Порядок включення приладу
Перевірити правильність початкового положення всіх ручок.
Включити автоматичний пускач, до якого підключений прилад.
Включити апарат в мережу поворотом коректора мережі на перше положення. При цьому загориться зелена лампочка і лампочка “НЕТ ПОДАЧИ ВОДЫ” .
Відкрити вентиль подачі води для охолодження трубки. Збільшувати подачу води до тих пір, поки не згасне лампочка “НЕТ ПОДАЧИ ВОДЫ”.
Коректором мережі довести напругу по вольтметру до 200 В.
Включити високу напругу, натиснувши кнопку “ПУСК”. При цьому загориться червона лампочка.
Встановити необхідну високу напругу, переключивши комутатор напруги на відповідний ступінь (згідно графіку на пульті).
Реостатом накалу довести силу струму трубки до заданого.
Порядок вимкнення приладу
Вивести струм трубки за допомогою реостата накалу.
Зменшити високу напругу за допомогою комутатора напруги.
Вимкнути високу напругу, натиснувши кнопку “СТОП”.
Повернути у початковий стан ручку комутатора, вимкнувши апарат із мережі.
Закрити вентиль подачі води.
Виключити пускач.
Рентгенівський апарат із множенням напруги. В апаратах для рентгеноструктурного аналізу УРС-2.0 і УРС-60 застосовується високовольтна схема подвоєння з постійною напругою (рис. 2.7).
Така схема надає постійну напругу, що дорівнює подвійній напрузі високовольтного трансформатора. Схема складається з високовольтного трансформатора, двох послідовно ввімкнених конденсаторів великої ємності (0,03 – 0,10 мкФ), двох твердотільних випрямлячів і рентгенівської трубки.
|

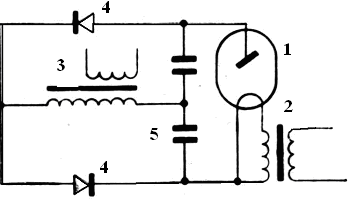

1 – рентгенівська трубка; 2 – трансформатор розжарення; 3 – високовольтний трансформатор; 4 – діоди; 5 – конденсатори |
Рис. 2.7 – Схема рентгенівського апарату із множенням напруги |
Схема сконструйована так, що протягом одного напівперіоду заряджається один з конденсаторів, під час другого – другий, кожен раз до максимальної напруги високовольтного трансформатора. Оскільки обидва конденсатора увімкнені послідовно, то між їх зовнішніми обкладинками, до яких приєднана рентгенівська трубка, створюється подвійна напруга. Розрядження конденсаторів через обмотку трансформаторів не відбувається, оскільки цьому перешкоджають діоди. При відсутності струму через рентгенівську трубку схема дає напругу, яка дорівнює подвійній максимальній напрузі трансформатору. Якщо конденсатори розряджаються через трубку, то напруга знижується і стає трохи пульсуючою з подвійною напругою у порівнянні з первинним перемінним струмом. При малому струмі рентгенівська трубка знаходиться практично під постійною напругою.
В апараті УРС-2.0 висока напруга (до 60 кВ) вимірюється кіловольтметром. Апарат має електричне блокування, яке забезпечує відключення високої напруги за відсутності подачі води; відключення високовольтного кабелю; відкриття захисних кожухів апарата; зняття кришки кожуха рентгенівської трубки.

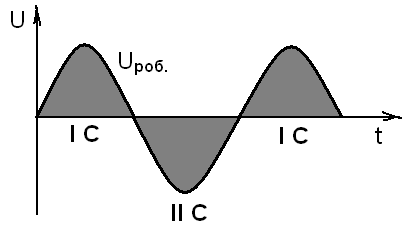

На рис. 2.8 наведений графік залежності робочої напруги від часу роботи рентгенівського апарату із множенням напруги.
|
Рис. 2.8 – Залежність робочої напруги від часу для рентгенівського апарату із множенням напруги |
