5) Определение количества газов, прорывающихся в картер

Объемный расход газов, прорвавшихся в картер двигателя и свобод­но истекающих в атмосферу, определяют индикатором КИ-13671 (рисунок 3).

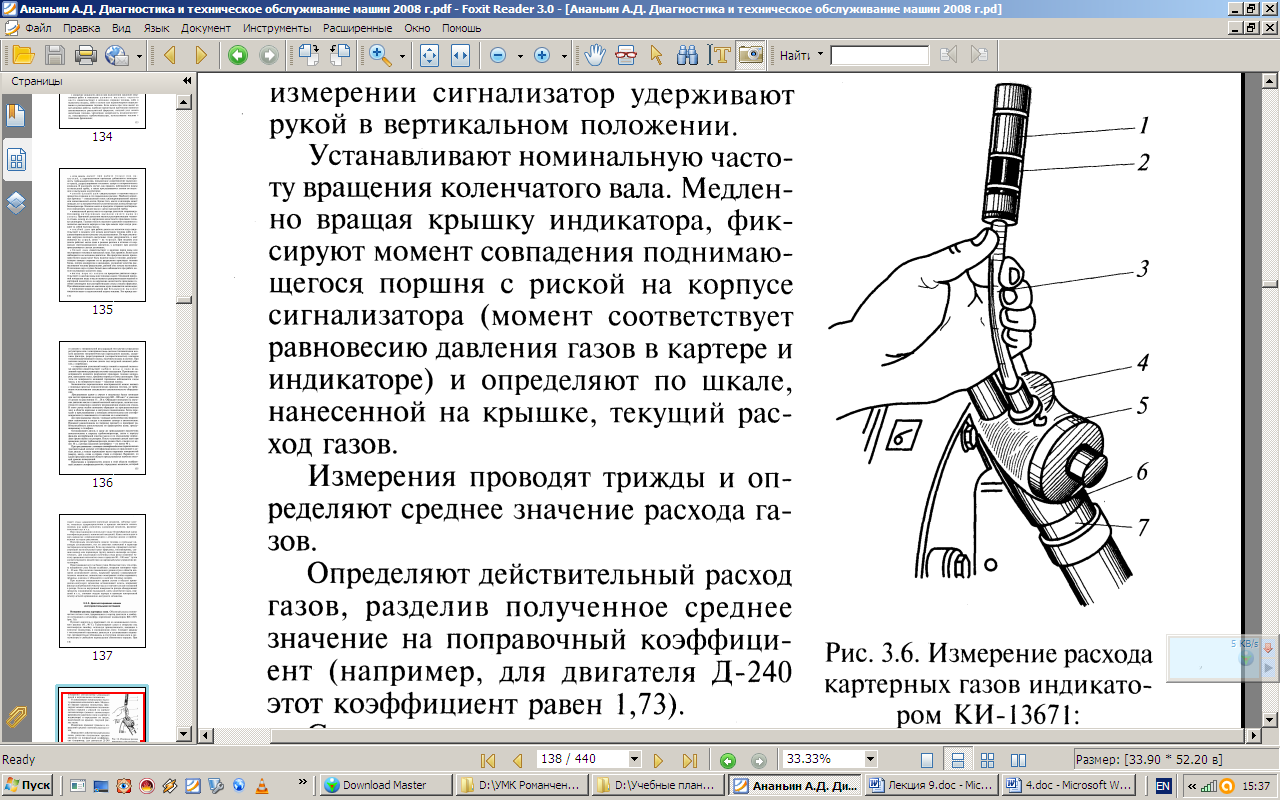

1 — сигнализатор; 2 — пор­шень сигнализатора; 3 — удлинитель; 4 — патрубок; 5 — крышка; 6 — корпус: 7 — пе­реходник

Рисунок 3 — Измерение расхода картерных газов индикатором КИ-13671

Устанавливают номинальную часто­ту вращения коленчатого вала. Вращая крышку индикатора, фик­сируют момент совпадения поднимаю­щегося поршня с риской на корпусе сигнализатора и определяют по шкале на крышке рас­ход газов.

Определяют действительный расход газов, разделив полученное среднее значение на поправочный коэффици­ент (например, для двигателя Д-240 — 1,73).

Сравнивают расход картерных газов с нормативным (таблица 2). При превышении предельного значения цилиндропоршневую груп­пу ремонтируют.

Устанавливают минимальную устойчивую частоту вращения коленчатого вала и наблюдают за характером истечения газов из сапуна. При наличии пульсации газов, а также при расходе кар­терных газов, превышающем допустимое значение Д₁ (таблица 2), вакуум-анализатором КИ-5315 определяют разрежение в каждом цилиндре. Для этого снимают с дизелей фор­сунки, плотно вставляют наконечник вакуум-анализатора в от­верстие для форсунки и, прокручивая пусковым устройством коленчатый вал, фиксируют максимальное показание вакуумметра. Допустимое разрежение не должно превышать 0,078 МПа. Значения Д₁, Д₂, Д₃ в таблице 2 — значения диагностического параметра, для остаточного ресурса, равного 400, 1000 и 2000 ч соответственно.

При разрежении в отдельных цилиндрах менее допустимого проверяют неплотности клапанов газораспре­деления. Если разрежение во всех цилиндрах не ниже допустимого зна­чения, то при расходе картерных газов, превышающем допусти­мую величину Д₁ (таблица 2), заменяют цилиндропоршневую группу.

Таблица 2 — Расход картерных газов для тракторных дизелей

Дизели	Расход картерных газов, л/мин, не более, при наработке
	2000 ч			4000 ч
	Д1	Д2	Д3	Д1	Д2	Д3
ЯМЗ-240Б	207	184	136	226	209	175
ЯМЗ-238НБ	147	131	102	158	148	120
СМД-60	127	112	83	138	128	101
СМД-62	131	117	85	141	132	106
А-41, СМД-14НГ	88	76	56	95	88	69
СМД-18Н	93	80	58	101	93	73
Д-240Т	100	85	62	108	100	78
Д-240	79	68	50	86	79	62
Д-242, Д-144	63	56	42	69	63	50
Д-65	60	53	39	66	60	47
