Глава III. Планирование организации восстановления моста

3.1. Составление плана строительной площадки

План строительной площадки разрабатывается на листе № 3 в масштабе 1:300 - 1:500.

Строительная площадка организуется с учетом требования рассредо­точения личного состава, техники, материалов и их укрытия в случае угрозы ядерного нападения на объект.

На плане строительной площадки должны быть показаны:

- мостовой переход;

Рис.10. План строительной площадки совмещенный с планом охраны и обороны

- опоры моста, насыпь подходов;

- площадки с материалами и конструкциями;

- пути движения транспортных средств;

- строительные и монтажные площадки;

- пирсы, причалы;

- расстановка оборудования, основных средств механизации;

- щели и убежища для укрытия личного состава;

- укрытия для техники;

- командный пункт.

Приобъектная строительная площадка может располагаться на обоих берегах реки и должна иметь необходимые подъездные пути.

В пояснительной записке необходимо произвести расчет затрат материалов и труда на устройство инженерных сооружений и ежедневный вывод личного состава для обеспечения охраны участков работ и районов размещения подразделений.

Отработка вопросов технологии производства основных видов работ.

Вопросы технологии производства основных видов работ должны быть отработаны на основе технологических карт, в которых содержа­тся требования на выполнение работ, на перевозку, сборку, содер­жится перечень необходимых механизмов, инструмента и специальных приспособлений для обеспечения производства работ, последовательность их выполнения, а также требования техники безопасности.

Используя технологические карты, привязать их к местным усло­виям, следует отработать технологию производства основных видов работ:

а) свайных работ на суходоле и в русле реки;

б) работ по сборке блоков надстроек опор;

в) работ по монтажу надстроек;

г) работ по сборке и установке пролетных строений;

д) работ по подъемке пролетных строений.

При отработке данного вопроса должно быть составлено подроб­ное описание всего комплексе работ в объеме всей организации ра­бот, взаимозависимости и связи отдельных процессов, установленных графиком производства работ.

Технология производства работ должна быть выполнена в пояснительн6ой записке.

В итоге работы над этим учебным вопросом должны быть выполнены:

1. План строительной площадки совмещенный спланом охраны и обороны объекта производства работ лист № 3;

2. Рабочая карта (завершена полностью):

3. Пояснительная записка в объеме 6-8 страниц.

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА И ПОСОБИЯ.

1. Справочник офицера железнодорожных войск, часть1, М.,1974.

2. Типовые проекты деревянных сборных опор, ч. 1 и ч. 2.

3. Проект сборных деревянных блочных опор под пролетные строения с ездой понизу, УЖБ, 1961.

4. Типовые проекты сортаментов сварных широкополочных балок и пролетных строений из них.

5. Типовые проекты металлических опор из имущества ИМИ-60,

6. Пособие "Пролетные строения временных и краткосрочных мостов" 1991.

7. Руководство для железнодорожных войск "Восстановление железнодорожных мостов и труб", М., Воениздат, 1969.

ПРИЛОЖЕНИЯ

Приложение I

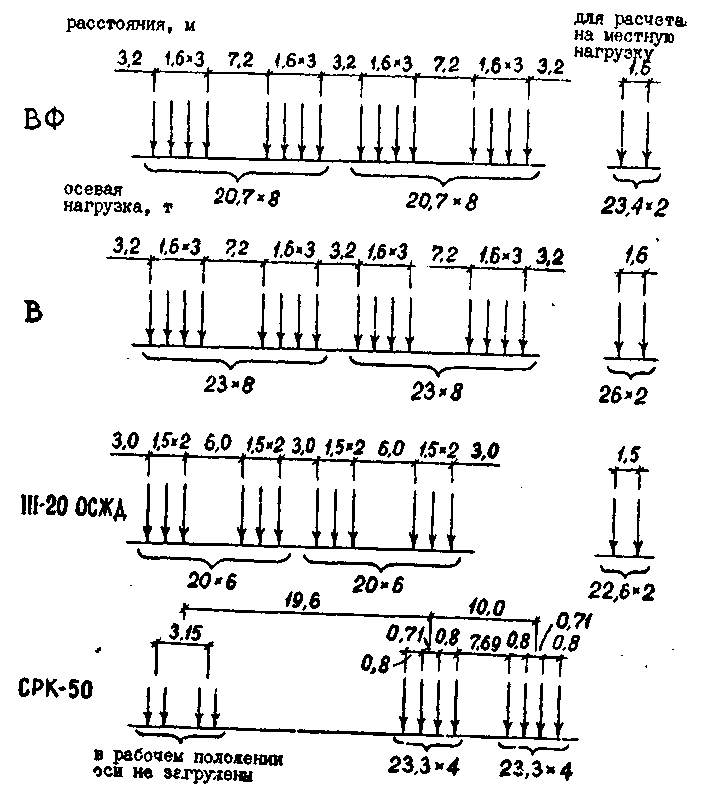

СХЕМЫ ВРЕМЕННЫХ ВЕРТИКАЛЬНЫХ НАГРУЗОК ОТ ПОДВИЖНОГО СОСТАВА И ЖЕЛЕЗНОДОРОЖНОГО КРАНА СРК-50

Эквивалентные равномерно распределенные нагрузки (для нагрузок по схемам В, Ш-20 ОСЖД, СРК-50)

, м	В		Ш-20 ОСЖД		СРК - 50
	 = 0,0	 = 0,5	 = 0,0	 = 0,5	 = 0,0	 = 0,5
2	31,20	26,00	25,00	20,00	44,04	34,72
4	20,80	16,64	16,75	15,00	33,15	29,02
6	18,14	14,86	15,00	13,33	25,10	23,26
8	16 10	14,03	13,75	11,25	19,93	18,21
10	15,09	12,70	13,20	10,40	16,48	15,33
12	14,57	12,01	12,50	10,31	14,75	13,58
14	14,27	11,73	11,63	9,99	14,20	11,87
16	13,80	11,73	10.94	9,51	13,80	10,55
18	13,18	11,52	10,56	8,98	13,20	?,63
20	12,51 .	11,16	10,35	8,60	12,56	8,71
25	11,72	10,08	9,98	8,26	11,02	8,53
30	11,33	9,50	9,60	з.оэ	9,72	7.Э7
35	11,18	9,34	9,36	8,13	8,67	7.3S
40	10,86	9,20	9,23	8,15	7,79	6,82
45	10,63	9,28	9,07	8,18	7,14	6,34
50	10,49	9,34	8,95	8,10	6,48	5,85
60	10,30	9.40	8,80	6,00	-	-
70	10,13	9,27	8,69	8,05	-	-
80	10,03	9,20	8,60	8,04	-	-

ПРИМЕЧАНИЕ: Значения эквивалентных нагрузок по схеме ВФ определяется путем умножения соответствующие значений нагрузок по схеме В на коэффициент 0,9; а нагрузок по схеме ВТ - на коэффициент 1,15.

Приложение 2.

Коэффициенты надежности (перегрузки)

Вид нагрузки	Усл. обозн коэф.	Значения коэффициентов при проектировании по нормам:
		ПВКМ - 79		ТУВЖМ
		для временных мо­стов	для кратковр. мостов	для временных мо­стов	для кратковр. мостов
I. Постоянные нагрузки от собственного веса:
- металлических про- летных строений	пс	1,1(0,9)	1,1(0,9)	1.05(0.95) 1(1)
-мостового полотна на деревянных поперечинах	мп	1,2(0,9)	1,2(0,9)	1,10(0,95) 1(1)
-деревянных надст­роек опор	нд	1,2(0,9)	1,2(0,9)	1,10(0,95) 1(1)
2. Временные нагрузки от подвижного состава при длине загружения:  = 0		1,25	1,25	1,20	1,10
 = 50м		1,15	1,15	1,10	1,0
 ≥ 100м		1,10	1,10	1,05	1,0
3. Тормозные нагрузки при длине загружения:  = 0	т	1,20	1,20	1,15	1,10
 = 50м		1,10	1,10	1,10	1
 ≥ 100м		1,10	1,10	1,05	1
4. Крановые нагрузки	кр	1.1	1,1	1,1	1.1
5. Ветровые нагрузки	в	1,5	1.5	1,3	1

ПРИМЕЧАНИЯ:

1. Значения коэффициентов, указанные в скобках, от­носятся к расчетам надстройки на устойчивость положения про­тив опрокидывания.

2. Для промежуточных значений длин загружения  значения коэффициентов определяются по линейной интерполяции.

3. Для порожнего подвижного состава во всех случаях _пор = 1.

Приложение 3

Динамические коэффициенты

11. Динамические коэффициенты к поездной нагрузке определяются, по графику (рис. 8):

а) для пролетных строений временных мостов - при V = 50 км/ч;

б) при проектировании инвентарных пролетных строений для краткосрочных мостов - при V= 30 км/ч;

в) для пролетных строений полевого изготовления краткосроч­ных мостов - при V = 15 км/ч.

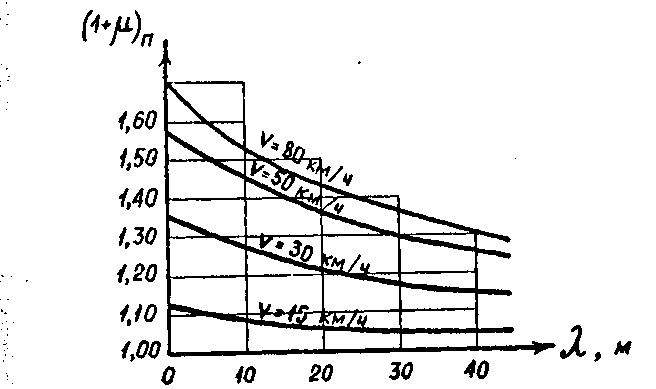

Рис. 8. Динамические коэффициенты к поездной нагрузке.

2. Динамические коэффициенты к крановой нагрузке принимаются равными (I + )_кр = 1,05, независимо от длины загружения линии влияния .

3. При расчете деревянных надстроек опор динамический коэф­фициент принимается равным: для проверки сечений - 1,1; сопряжений - 1.2.

Приложение 4

Основные расчетные сопротивления сталей для расчетов на прочность и выносливость.

Наименование стали	Расчетные сопрототления, кгс/см
	ПВКМ-79		ТУВЖМ
	При действии осевых сил	При изгибе	При действии осевых сил, изгибе.
Углеродистая маркированная с браковочным пределом теку­чести 23 кгс/мм2 (ст.З; М16С;16Д)	2100	2200	2200
Низколегированная с пределом те­кучести 35 кгс/мм2 (15ХСНД; 00Г2С; 10Г2С1).	3000	3150	3200
Низколегированная термически упрочнённая с пределом текучести 40кгс/мм2 (15ХСНД, 10Г2С1, 10Г2С1Д; 10ХСНД, 14Г2АФД)	3500	3700	3700
Низколегированная термическая	4000	4200	4300
упрочненная с пределом текучес­ти 50 кгс/мм2 (12Г2МФТ)
Низколегированная высокопроч- ная с пределом текучести 60 кгс/мм2	4800	5050	5100
Сталь марок, не указанных вы- ше и немаркированная, испытан- ная с определением предела текучести т	0,85т	0,90т	0,85т
Низколегированная сталь, испы- танная в полевых условиях с оп- ределением твердости по Бринелю Нв	0,14 Нв	0,145 Нв	0,14 Нв
Немаркированная и неиспытанная сталь	1600	1700	1700

ПРИМЕЧАНИЯ:

I. В случае определения напряжений в сечении, ос­лабленном болтовыми или заклепочными отверстиями, без учета этих ослаблений расчётные сопротивления снижаются на 10 %.

2. Для прокатных двутавров высотой hррррррhhhh > 40 см рас­четные сопротивления умножаются на коэффициент условий работы _с с округлением до 50 кгс/см²:

h = 40... 80 см _с = 0,9

h > 80 см _с = 0,85.

Приложение 5

Коэффициенты для расчета на выносливость

Наименование коэффициентов	Значения коэффициентов для сталей с браковочным пределом текучести в кгс/см
	23+24	35+40	50 + 60
I. Коэффициенты : а	0,50	0,54	0,80
в	0,20	0,24	0.27
2. Эффективный коэффициент
концентрации напряжений 
для основного металла балок
в сечениях:
а) по соединительным болтам
или заклепкам в местах при-
крепления поперечных ребер
жесткости или диафрагм по-
перечных связей, а также у
свободного отверстия;	1,3	1,4	1,5
б) по крайнему поперечному ря-
ду двухсрезных болтов или
заклепок стыковых накладок;	1,6	1,8	2,0
в) в мосте приварки угловыми
швами поперечных ребер жест-
кости или диафрагм:
- при ручной сварке,	1.5	1,7	1,8
- при полуавтоматической
сварке.	1,3	1,4	1,5

ПРИМЕЧАНИЕ: Расчет конструкций на выносливость производится только для временных мостов, а при проектировании по нормам ТУВЖМ - только для инвентарных конструкций.

Приложение 6

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СВАРНЫХ ШИРОКОПОЛОЧНЫХ ДВУТАВРОВЫХ БАЛОК

(по типовым проектам ЛГТМ:

- 1959 г., шифр 2655;

- 1962 г., шифр 135)

№ п/п	Характеристика	Усл. обо-знач.	Профиль балки
			А	Б	А	В
1.	Марка стали	-	М16С		15ХСНД
2.	Стандартная полная длина балки, мм	lп	12250	16470	18530	12350
3.	Высота балки, 1ш	Н	1040	1040	1040	1040
4.	Состав сечения, мм :
	- вертик. лист,	-	990x12	960xI2	980x12	1004x12
	- горизонт. листы	-	400х25	400x40	450х30	360x18
5.	Статический момент полусечения относаг- твльно нейтральной оси (брутто), см3	Sбр	6545	9380	8257	4822
6.	Момент сопротивления- сечения (нетто), см3	Wнт	11600	16940	14900	8300
7.	Момент инерции сечения относительно нейтральной оси (бруто), си	Jбр	612000	888500	782890	439650
8.	Вес 1 пог. метра, кН (кг)	q	2, 54	3,45	3,09	1,99
			(254)	(346)	(309)	(199)

Приложение 7

Расчетные сопротивления древесины сосны и ели

Вид напряжённого состояния	Условное обозна­чение	Расчетные сопротивления, кгс/см2 , при влажности древесины
		до 25 %	более 25%
Растяжение вдоль волокон	Rр	130	110
Сжатие и смятие вдоль волокон (  = 0°)	Rc; Rсм0	150	130
Сжатие и смятие всей поверхности поперек волокон ( = 90°)	Rc90; Rcм90	22(23)	18(19)
Смятие местное поперек волокон	Rмсм90
а) под опорными листами пролётных строений		25(30)	20(25)
б) на части длины элемента		см. приложение 2
Изгиб:	Rн
а) бревна;		180	160
б) бруса и окантованного бревна;		170	150
в) доски		150	130

ПРИМЕЧАНИЕ:

1. Значения расчетных сопротивлений, указанные в скобках, относятся к расчетам только по нормам ТУВЖМ, без скобок - по нормам ПВКМ-79 и ТУВЖМ.

2. Расчетное сопротивление древесины местному смятию поперёк волокон на части длины элемента (в тех случаях, когда длина незагруженных участков не менее длины площад­ки смятия вдоль волокон и не менее толщины элемента) определяется по формуле:

R_мсм = R_см90 (1+ 10 / (l_см + 1,2)),

где R_см90 - расчетное сопротивление древесины смятию по всей поверхности поперёк волокон;

l_см - длина площадки смятия вдоль волокон древесины в см, принимается не менее 10 см (при круглой площадке смятия за l_см допускается принимать половину диаметра круга площади смятия).

3. Расчетные сопротивление древесины других пород определяется путем умножения расчетных сопротивлений дре­весины для сосны на коэффициент перехода.

Коэффициент перехода к расчетным сопротивлениям древесины других пород.

Наименование породы	Изгиб, сжатие, растяжение, вдоль волокон	Сжатие и смятие поперек волокон
Лиственница	1,2	1,2
Сосна кедровая сиб.	0,9	0,9
Пихта	0,8	0,8
Дуб, ясень, клен, граб	1,3	2,0

Модуль упругости древесины при сжатии и растяжении вдоль волокон, а также при изгибе принимается (независимо от поро­ды древесины) равным Е = 85000 кгс/см², а при определении деформаций только от временной нагрузки Е = 100000 кгс/см². Модуль упругости древесины сосны при сжатии поперек волоком Е = 2500кгс/см².

Коэффициент условий работы древесины на смятие поперек волокон _с принимается равным:

1,2 - в сопряжениях насадок со стойками;

1,0 - в остальных сопряжениях.

Приложение 8

Коэффициенты продольного изгиба  для расчета центрально-сжатых деревянных элементов.

Расчетная гибкость 	Значения к-та 	Расчетная гибкость 	Значения к-та 
10	0,992	110	0,256
20	0,968	120	0,215
30	0,928	130	0,163
40	0,872	140	0,150
50	0,600	150	0,130
60	0,712	160	0,121
70	0,608	170	0,107
76	0,550	180	0,095
80	0,484	190	0,085
90	0,302	200	0,077
100	0,310

Приложение 9

СООТНОШЕНИЕ МЕЖДУ ЕДИНИЦАМИ ИЗМЕРЕНИЯ, ПОДЛЕЖАЩИМИ ИЗЪЯТИЮ, И ЕДИНИЦАМИ СИ

	Е д и н и ц ы
Наимено- вание	подлежащие изъятию		СИ
величин	наименование	обозн.	наименование	обозн.
Сила, нагрузка, вес	килограмм-сила тонна-сила	кгс тс	ньютон килоньютон	Н кН
	1 кгс  10 Н 1 Н  0,1 кгс 1 тс  10 кН 1 кН  0,1 тс
Линейная нагрузках	килограмм-сила на метр тонна-сила на метр	кгс/м тс/м	ньютон на метр килоньютон на метр	Н/м кН/м
	1 кгс/м  10 Н/м 1 Н/м  0,1 кгс/м 1 тс/м  10 кН/м 1 кН/с  0,1 тс/м.
Механичес-кое напря­жение, модуль продольной упругости	килограмм-сила на кв. миллиметр килограмм-сила на кв. сантиметр	кгс/мм2 кгс/см2	паскаль, мегапаскаль ("мега" = 106)	Па, МПа
	1 кгс/мм2  10 МПа 1 кгс/см2  0,1 МПа		1 МПа  0,1кгс/мм2 1 МПа  10 кгс/см2
Момент силы	килограмм-сила-метр тонна-сила-метр	кгсм тсм	ньютон  метр килоньютонметр	Нм кНм
	1 кгсм  10 Нм 1 Нм  0,1 кгсм 1 тсм  10 кНм 1 кНм  0,1 тсм

Приложение 10
