Радиосвязь

1. - радиостанция бронеобъекта

с указанием типа

2. - радиостанция на бронеобъекте (БТР)

3. - возимая радиостанция с указанием

типа

4. - возимая радиостанция на автомобиле

5. - носимая радиостанция с указанием

типа

6. - носимая радиостанция, установленная

на автомобиле

7. - радиоприемник

Рис. 15. Условные знаки средств связи различных родов.

Одна и та же по содержанию информация может быть представлена сообще­ниями различного вида: текстом, данными, изображением или речью. Так, на­пример, боевая задача подразделению может быть поставлена в виде текстового документа на телеграфном бланке или на экране дисплея, в виде соответствую­щих условных знаков на топографической карте или доведена до командира подразделения в речевой форме. В зависимости от способа представления сооб­щений в виде, удобном для восприятия, различают виды связи.

Вид военной связи - это классификационная группировка военной связи, выделенная по виду передаваемого сообщения (оконечного оборудования или средства связи).

При использовании соответствующей оконечной аппаратуры по каналам радио-, радиорелейных, тропосферных, спутниковых, проводных (кабельных) линий связи обеспечиваются следующие виды связи (см. рис. 12): телефонная связь, телеграфная связь, факсимильная связь, передача данных, видеотелефонная связь, телевизионная связь.

Телеграфную связь, передачу данных и факсимильную связь принято объе­динять понятием «документальная связь».

Телефонная связь - это вид электросвязи, обеспечивающий передачу (прием) речевой информации, переговоры должностным лицам органов управления. Те­лефонная связь создает условия, близкие к личному общению, поэтому является наиболее удобной в тактическом звене управления, но сохраняет свое значение и в других звеньях управления. С целью скрытия от противника содержания теле­фонных переговоров в каналах связи применяется аппаратура засекречивания или устройства технического маскирования речи. В зависимости от применяемой оконечной и специальной аппаратуры телефонная связь может быть открытой, маскированной, засекреченной временной или гарантированной стойкости.

Телеграфная связь - вид электросвязи, обеспечивающий обмен телеграмма­ми (краткими текстовыми сообщениями) и переговоры должностным лицам ор­ганов управления с применением средств телеграфной связи. Кроме того, она предназначается для передачи документальных сообщений в виде шифрограмм, кодограмм.

Телеграфная связь может быть буквопечатающей или слуховой, засекреченной или открытой (с применением аппаратуры засекречивания или без ее применения). Телеграммы, несущие важную информацию, могут предварительно шифроваться или кодироваться.

Факсимильная связь – это вид электросвязи, обеспечивающий обмен документальной информацией в цветном и черно-белом изображении.

Она предназначается для передачи документов в виде карт, схем, чертежей, рисунков и буквенно-цифровых текстов в черно-белом или цветном изображении.

Данная связь представляет большое удобство должностным лицам органов управления, так как на приемном устройстве получается готовый для дальнейшей работы документ с соответствующими подписями и печатями. Факсимильная связь может быть открытой или засекреченной ( с применением ЗАС или без ее применения).

Факсимильная связь находит применение в оперативном и стратегическом звеньях управления.

Передача данных - это вид электросвязи, обеспечивающий обмен формали­зованными и неформализованными сообщениями между электронно-вычислительными комплексами, автоматизированными рабочими местами должностных лиц пунктов управления. Она предназначается для обмена ин­формацией в автоматизированных системах управления войсками и оружием (АСУВО). Под данными будем понимать информацию, представленную в виде, пригодном для автоматической обработки.

Видеотелефонная связь - это вид электросвязи, обеспечивающий переговоры должностных лиц органов управления с одновременной передачей подвижных изображений. Данный вид связи применяется только в высших звеньях управления.

Телевизионная связь - это вид электросвязи, обеспечивающий передачу боевой обстановки и других событий на местности в реальном масштабе време­ни. Она используется в высших звеньях управления.

С учетом особенностей организации и решения конкретных задач управле­ния и связи в различных звеньях управления войсками и оружием применяются следующие виды связи:

• в звене батальон - рота - взвод - отделение - телефонная связь;

• в звене бригада - батальон - телефонная связь, а при управлении подразделе­ниями ПВО и разведки - передача данных;

• в звене объединение - бригада - телефонная связь, передача данных, факсимильная, телеграфная слуховая связь, видеотелефонная связь, телевизионная связь.

Такое закрепление видов связи за звеньями управления не является оконча­тельным. С внедрением в низшие звенья управления комплексов автоматизиро­ванного управления, систем управления оружием в них более широко будут применяться передача данных, факсимильная и даже видеотелефонная связь.

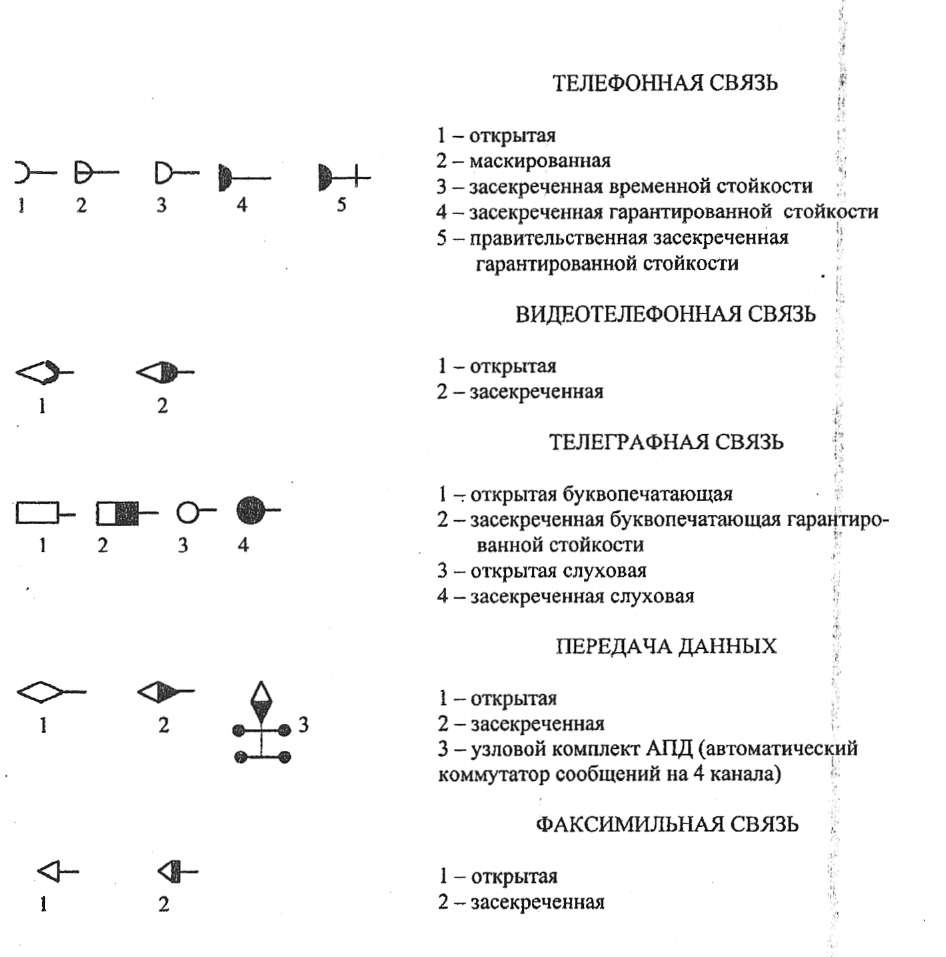

В документах по связи используются условные графические обозначения видов связи(Слайд 42).

Рис. 16. Условные знаки видов связи.

ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ

На занятии была рассмотрена тема «Связь – основное средство управления войсками», целями которого предусматривалось:

Изучить:

• основные термины и определения;

• основные и частные задачи связи, требования предъявляемые к связи;

• рода и виды связи.

Формировать методические навыки в докладе изучаемых учебных вопросов.

Развить способности в овладении новыми знаниями, концентрации внимания на основных вопросах занятия.

Воспитать у студентов любовь к войскам связи и чувство гордости за них.

Вам, как будущим командирам подразделений связи, необходимо твёрдо знать и учитывать изучаемый материал в своей практической работе.

Напомню ещё раз литературу, которую вы можете использовать во время самостоятельной работы.

1.Наставление по связи. Соединений и частей Сухопутных войск. Москва.Воениздат.2006г.Секретно.Стр.4-12.

2. Основы организации связи в Сухопутных войсках. Часть 3. Учебник. Санкт-Петербург. Военный университет связи. 2003 г. ДСП. Стр.11-30, 110-125.

Оценки за ответы на вопросы, поставленные в ходе лекции, следующие:

На семинарском занятии продолжим изучение темы №1 «Основы организации связи в Сухопутных войсках», занятие 3 «Связь – основное средство управления войсками», будут рассмотрены вопросы:

• основные термины и определения;

• основные и частные задачи связи, требования, предъявляемые к связи;

• рода и виды связи;

• заслушивание реферата на тему: «Основные и частные задачи связи» (12 минут).

Выдать командиру взвода «Задание к семинару» - по количеству студентов. Командиру взвода назначить двух студентов для разработки рефератов. Назначенным студентам прибыть на инструктаж.

Задание на самостоятельную работу:

1. Доработать конспект лекций( законспектировать указанный материал,

вклеить раздаточный материал).

2. Термины и определения знать наизусть.

3. Быть готовым к контрольно-письменному опросу по вопросам лекции.

4. Изучить задание на семинарское занятие.

Какие у Вас имеются вопросы.

Подать команду об окончании занятия.
