Розрахунок проміжного кола узгодження (п-контура)

Вихідні дані: R_н = 210 Ом, R_нкр = 24 Ом.

1) Задаємось значенням хвильового опору контура:

Ом.

2) Визначаємо індуктивність контура L₀ :

мкГн.

3) На робочій частоті сигналу складний П-контур замінюємо схемою, яка зображена на рис. , а значення індуктивностей L, L₀, C₀ зв'язані співвідношенням

Значенням L в Гн задаємось у відповідності з таким співвідношенням

мкГн

4) Розраховуємо значення ємності C₀ за виразом

 пФ.

5) Значення ємностей C₁ та C₂ розраховуємо за виразами

нФ;

нФ.

6) Внесений в контур опір визначаємо за виразом:

Ом.

7) Розраховуємо добротність навантаженого контура

де r₀ ≈ 1 Ом – власний опір втрат контурної котушки індуктивності L₀.

8) Коефіцієнт фільтрації П-контура розраховуємо для вихідного каскаду за виразом

→ -60 дБ, де

,

а n=2 (Для однотактної схеми).

Моделювання роботи кіл узгодження у ппп MicroCap

1. Вихідне коло узгодження.

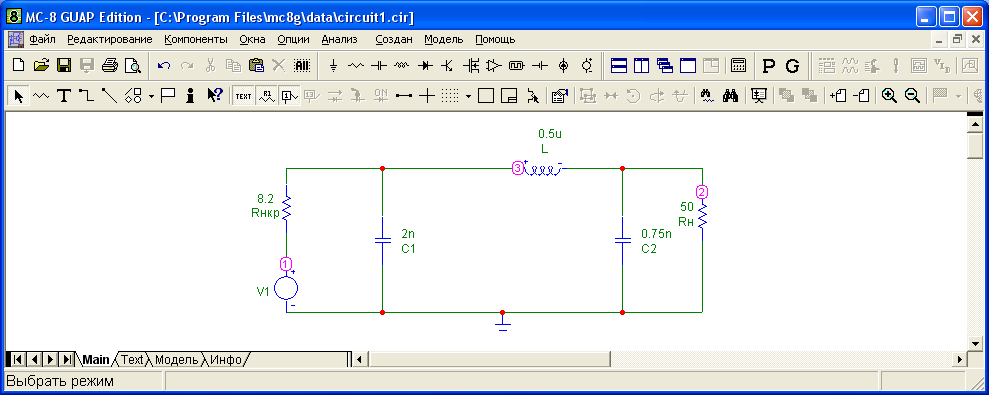

рис.15. Схема для дослідження частотних властивостей КУ.

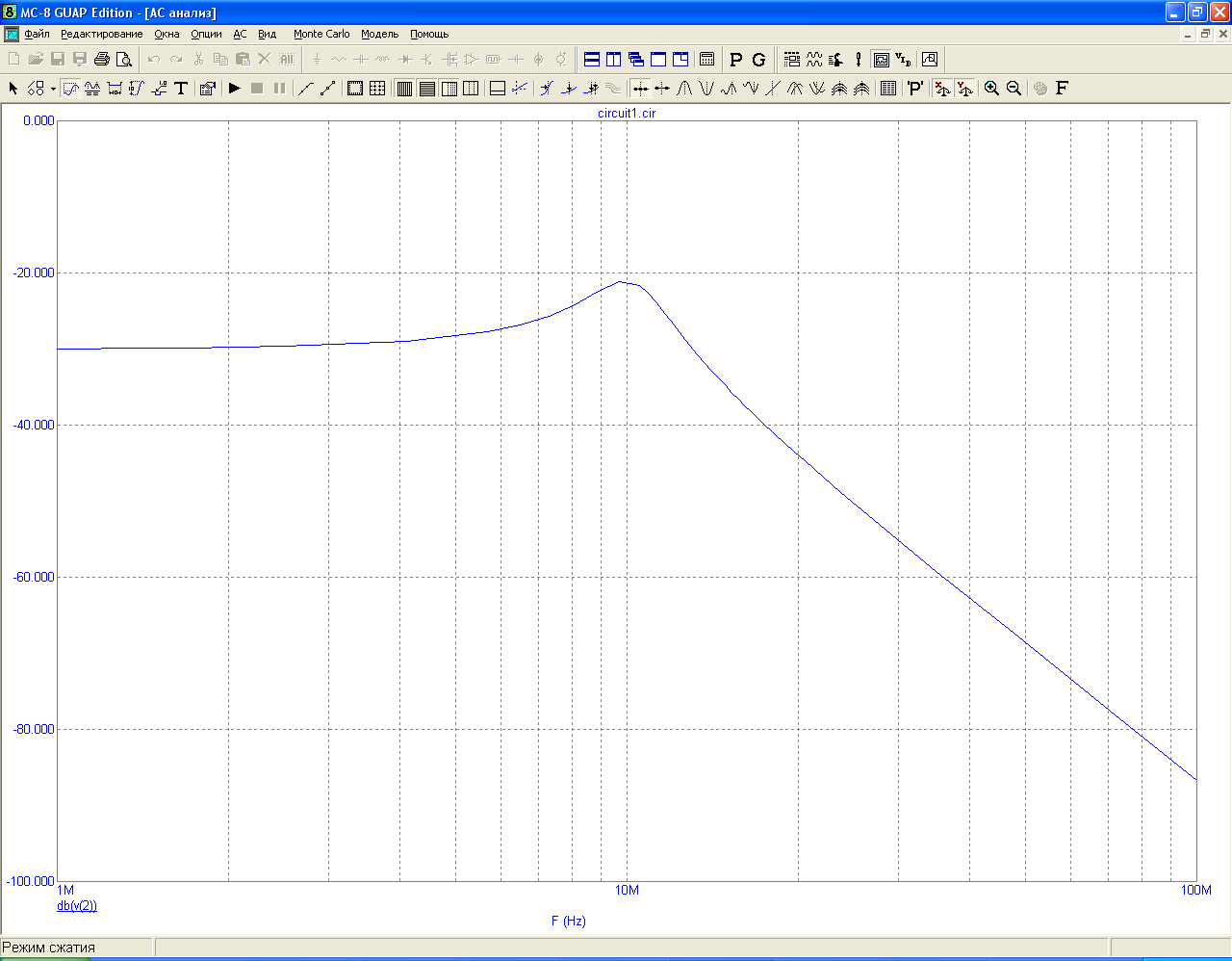

рис.16. АЧХ вихідного КУ.

Послаблення для ІІ гармоніки (20 МГц) складає -20дБ.

2.Проміжне коло узгодження

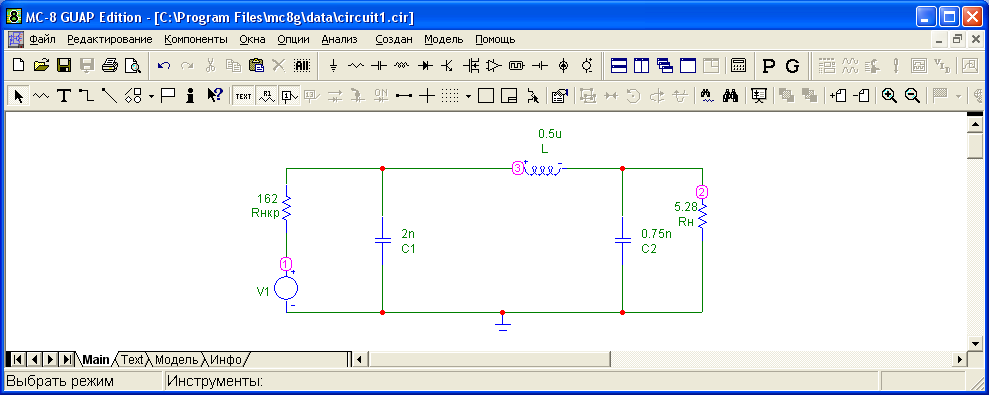

рис.15. Схема для дослідження частотних властивостей КУ.

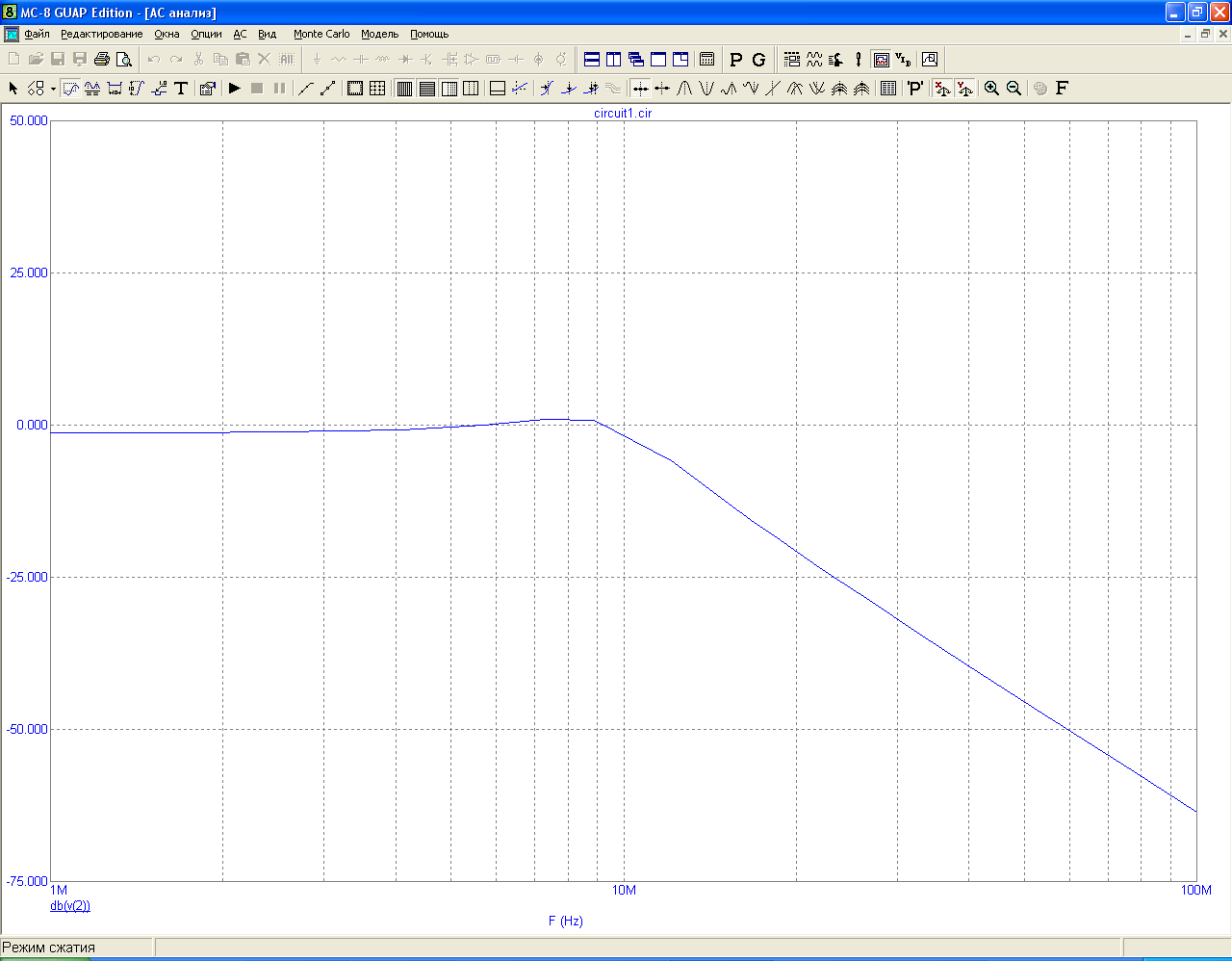

рис.16. АЧХ проміжного КУ.

Послаблення для ІІ гармоніки (20 МГц) складає -45Дб

Опис конструкції

Передавач виконаний у вигляді окремих каскадів, розташованих на різних платах: плата задає генератора, плата модулятора, плата малопотужного підсилювача (буферний каскад) і перший помножувач частоти, плата другого помножувача частоти, підсилювача потужності і вихідного каскаду. Тому для з'єднання окремих складових частин в єдине ціле, а також підключення джерела живлення до всіх каскадам, необхідне використання проводів. Всі каскади харчуються від акумулятора 14 (В), напруга до них подається через низькоомні малопотужні резистори. Харчування автогенератора надходить від акумулятора через дільник напруги і стабілізується стабілітроном з паралельно включеним конденсатором, шунтувальним його по змінному струму. Товщина проводів залежатиме від струмів які протікають по них.

Харчування ланцюгів передавача забезпечимо за допомогою акумулятора на 14 ( В). Напруга на окремі каскади подаватиме безпосередньо з акумулятора, а для генератора, що задає - через дільник напруги, для забезпечення 5 - й вольта напруги.

Будемо використовувати акумулятор Hander HA - 14 -6 14 ( В), 1,2 (Аг) з габаритними розмірами ( ), передавач може безперервно працювати без підзарядки протягом приблизно 2 годин.

Опис корпусу

Корпус передавача виконаємо з алюмінієвого сплаву для найкращого відводу тепла від елементів, які нагріваються. Він складається з двох відсіків, в першу розташовується плата передавача, у другому - джерело живлення (акумулятор). Плата розташована горизонтально, закріплені на стійках гвинтами 2 ( мм). У корпусу є кришка з гумовою прокладкою, що забезпечує пило-та вологозахищеність. Кришка кріпиться за допомогою гвинтів діаметром 4 (мм). Розміри корпусу 266 (мм) х132 (мм) Х50 (мм), товщина стінок 1 (мм). На корпусі розміщуються кнопка включення / виключення передавача.
