Розрахунок збуджувача

У генераторі необхідно розвинути потужність, що вимагається для порушення наступного каскаду з урахуванням втрат у узгоджувальній ланці:

Вибираємо транзистор КТ312А.

Розрахунок модулятора

У модуляторі необхідно розвинути потужність, що вимагається для порушення наступного каскаду з урахуванням втрат у узгоджувальній ланці:

Виберемо транзистор КТ312А

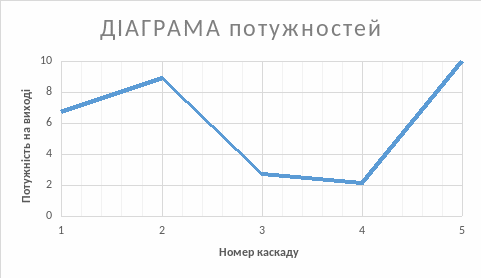

Діаграма 1

Діаграма 2

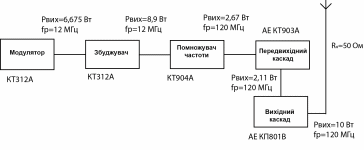

Структурна схема передавача з ЧМ

3. Розрахунок вихідного каскаду

Для роботи у вихідному каскаді виберемо транзистор КП801В.

Наведемо його характеристики.

Тип - кремнієвий n-канальний високочастотний МОН-транзистор вертикальної структури, виконаний за технологією з подвійною дифузією, рекомендований виробником для застосування в промислових пристроях в КХ/УКХ діапазоні.

Переваги:

- Високий коефіцієнт посилення по потужності ( 19 дБ на 108 МГц)

- Низькі інтермодуляційні спотворення

- Висока температурна стабільність

- Стійкість при роботі на узгоджене навантаження

Технічні характеристики

Пробивна напруга стік-витік

Струм витоку стік-витік

Струм витоку затвор-витік

Крутизна лінії граничного режиму 4,5 – 6,2 См

Напруга відсічення по перехідній характеристиці транзистора

Крутизна передавальної характеристики

Коефіцієнти Берга, що відповідають обраному куті відсічення, ,

Розрахункові дані

Струм стоку

(дана величина рекомендована для УКХ-діапазону)

1. Коефіцієнт використання стокового напруги

2. Амплітуда стокової напруги::

3. Амплітуда першої гармоніки стокового струму:

4. Амплітуда імпульсів стокового струму:

5. Постійна складова стокового струму:

6. Еквівалентний опір навантаження:

7. Напруга збудження:

Напруга зсуву для кута відсічки дорівнює напрузі відсічення за паспортом транзистора, тобто 3 В, тоді амплітуда напруги на затворі буде дорівнює 5,85 В.

8. Порахуємо вихідну потужність ГВВ

9. Коефіцієнт посилення по потужності:

10. Таким чином, схема генератора із зовнішнім збудженням буде виглядати так:

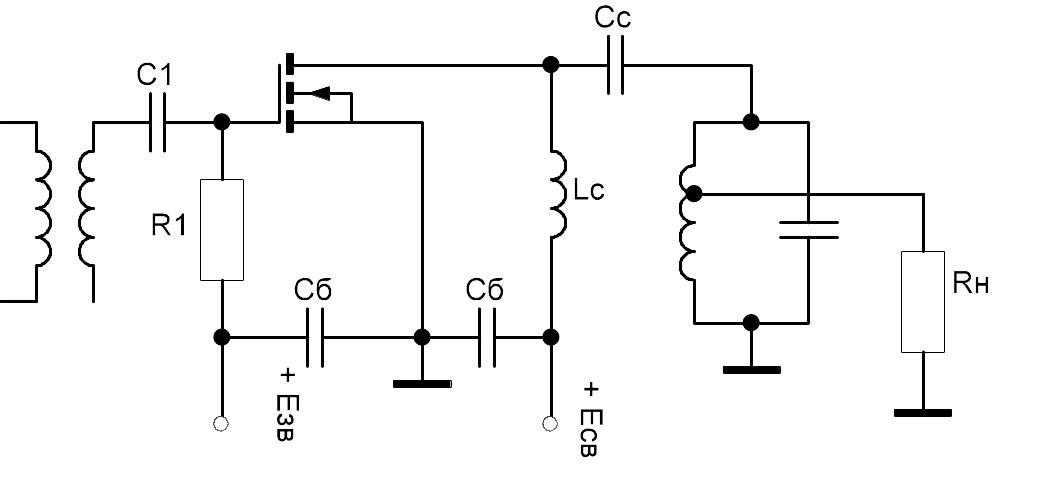

Рис.6. Схема генератора із зовнішнім збудженням

11. Вихідний опір транзистора:

Для узгодження з 50-омним навантаженням потрібна схема з неповним включенням індуктивності, при цьому, ємність конденсатора в коливальному контурі рекомендується брати , а індуктивність котушки

4. Розрахунок модулятора

У проектованому передавачі частотна модуляція буде отримана з фазовим методом розстроєння коливального контуру:

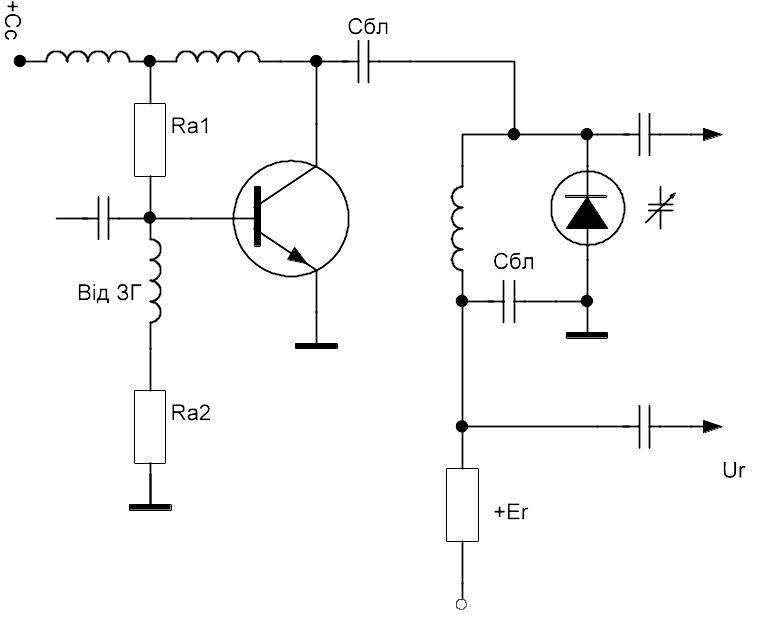

Схема модулятора виглядає наступним чином:

Рис.7. Схема модулятора

1. Виберемо діод Д902. При напрузі зсуву 5В, його характеристика має досить велику крутизну і лінійність. За графіком для Д902 визначаємо

2. Амплітуда збудження звукової частоти 1 В, значить максимальна зміна ємності складе 2 пФ. Початкова ємність при відсутності сигналу ЗЧ складе 8 пФ.

У результаті підбору параметрів отримані наступні величини:

1. Частота збудження: , тобто

2. Коефіцієнт помноження

3. Індуктивність:

4. Максимальне відхилення частоти від :

5. Задамо добротністю коливального контуру, дорівнює 20.

6. Величина фазової модуляції:

7. Девіація частоти при частоті модулюючого сигналу 15 кГц:

Індекс модуляції, одержуваний у фазовому модуляторі: M = 0,701. При множенні частоти в 10 разів, індекс модуляції вийде рівним 7,01.

Виберемо транзистор КТ312А. Він володіє наступними параметрами:
