23. Конструкция и область применения зависимых подвесок.
П
о
типу направляющего устройства
подвески делят на две основные группы:
зависимые и независимые. Отличительной
особенностью зависимой подвески
является наличие жесткой балки,
связывающей левое и правое колеса оси
(рис. 1, а), вследствие чего перемещение
одного из них в поперечной плоскости
передается другому.

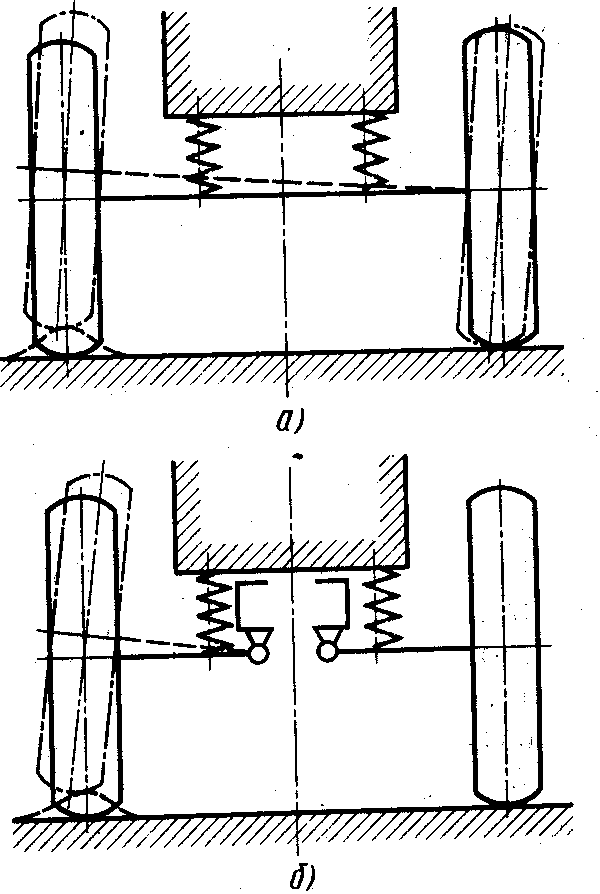

Рис. 1 Основные типы подвесок:
а — независимая; б - зависимая
Зависимые подвески широко применяются в грузовых автомобилях, автобусах и легковых автомобилях (задняя подвеска). В большинстве случаев они имеют направляющее устройство, совмещенное с упругим устройством, в виде продольных полуэллиптических листовых рессор. В этих подвесках колесо перемещается при колебаниях, главным образом в продольной плоскости.

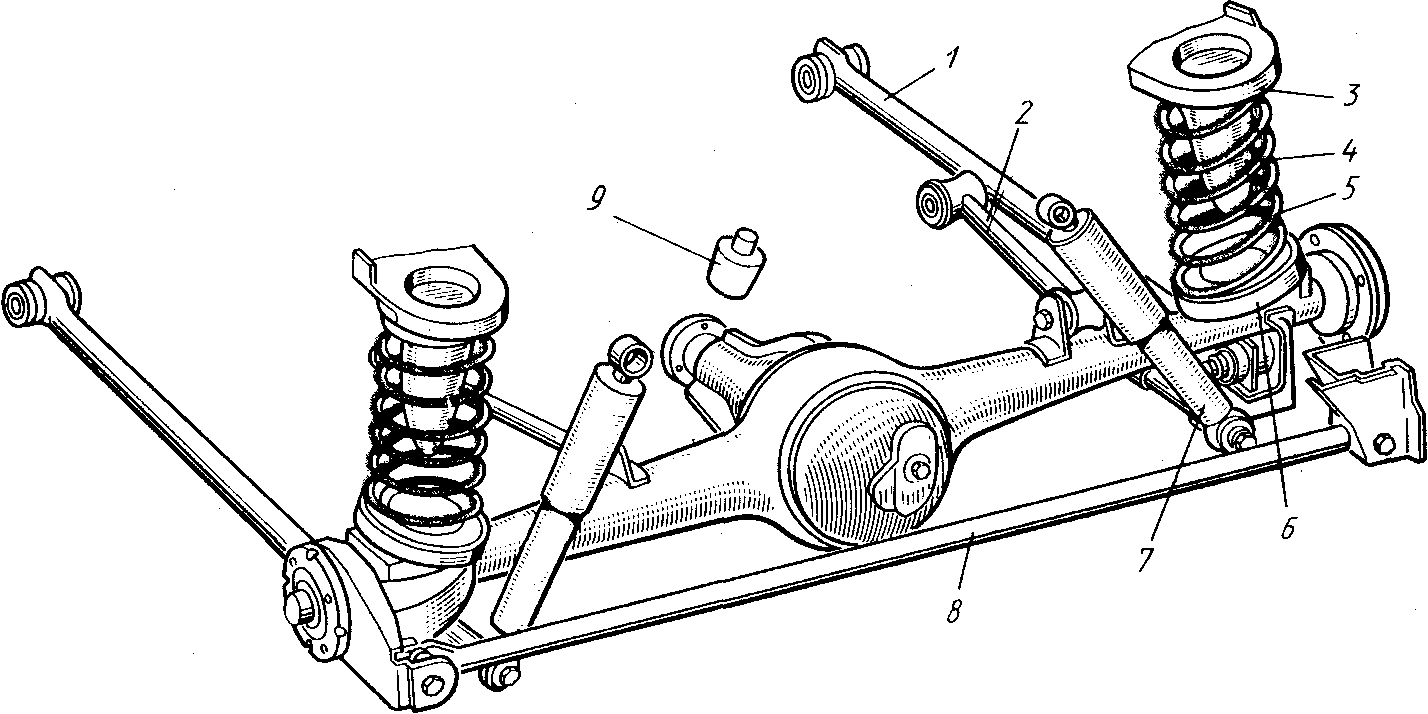

Задняя подвеска легкового автомобиля (ВАЗ-2101 «Жигули»)
З
адний
мост соединен с кузовом автомобиля
при помощи четырех продольных 1 и 2 и
одной поперечной 8
штанг. Стальные штанги 7 и 8
трубчатого сечения, а штанги 2 —
сплошного. Для крепления концов штанг
применены резинометаллические
шарниры, которые обеспечивают бесшумную
работу подвески и не требуют
смазывания. Пружины 5
подвески установлены между нижними
опорными чашками 6,
приваренными
к балке заднего моста, и верхними опорными
чашками 3,
связанными с кузовом автомобиля.
Между концами пружин и опорными чашками
установлены виброшумоизолирующие
прокладки.
Амортизаторы 7 верхними концами крепятся к кузову автомобиля, а нижними концами — к балке заднего моста. Для крепления амортизаторов применены резинометаллические шарниры.
Ход колес вверх ограничивается буферами сжатия 4, которые закреплены на опорах, установленных внутри пружин подвески. Дополнительный буфер 9 при ходе колес вверх ограничивает ход передней части картера заднего моста, исключая, тем самым, касание карданного вала основания кузова автомобиля. Ход колес вниз ограничивается амортизаторами, которые ограничивают ход заднего моста при движении его вниз.
24. Конструкция и область применения независимых и полузависимых подвесок. Р ис. 1 Основные типы подвесок:
а — независимая; б - зависимая
Независимая подвеска (рис. 1,б) характеризуется тем, что колеса одной оси не имеют между собой непосредственной связи и подвешены одно независимо от другого. При применении независимой подвески перемещение одного колеса не вызывает перемещения другого. По направлению движения колеса относительно дороги и кузова автомобиля независимые подвески могут быть разделены на подвески с перемещением колеса в поперечной, продольной и одновременно продольной и поперечной плоскостях. Независимые подвески получили наиболее широкое применение в качестве передней подвески легковых автомобилей. Независимая подвеска повышает управляемость, устойчивость, плавность хода автомобиля.

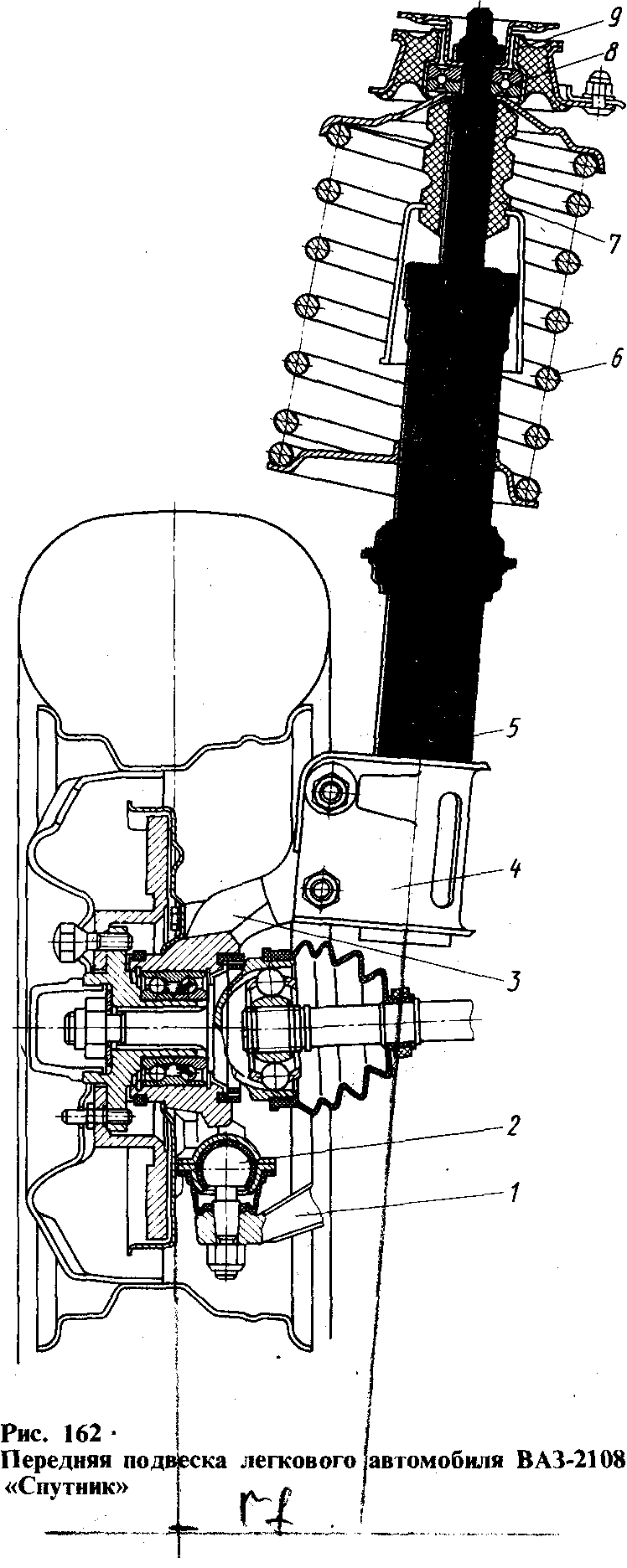

Н
а
рис. 162 представлена передняя независимая
'подвеска легкового автомобиля
ВАЗ-2108 с приводом на передние ведущие
и управляемые колеса. Подвеска
телескопическая с амортизаторными
стойками и стабилизатором поперечной
устойчивости.
Амортизаторная (телескопическая) стойка 5 соединена с поворотным кулаком 3 при помощи штампованного клеммового кронштейна 4. Верхний конец стойки 5 через резиновую опору
9 связан с кузовом. В опору вмонтирован подшипник 8, который обеспечивает вращение стойки при повороте управляемых колес. Нижний поперечный рычаг 1 соединен с поворотным кулаком 3 шаровым шарниром 2, а с поперечиной кузова — резиновым шарниром. Стержень стабилизатора поперечной устойчивости крепится к нижнему рычагу / и кузову автомобиля с помощью резиновых опор. Концы стабилизатора одновременно выполняют функции растяжек, которые воспринимают продольные силы и их моменты, передаваемые от передних колес на кузов.
Телескопическая стойка 5 является одновременно гидравлическим амортизатором двустороннего действия. На ней установлены витая цилиндрическая пружина 6 и буфер сжатия 7, ограничивающий ход колеса вверх. Ход колеса вниз ограничивается гидравлическим буфером отдачи, который находится в амортизаторной стойке.
