Оценка условий осуществления
радиосвязи на радиолиниях
коротковолнового диапазона
Методические рекомендации последовательность расчета
Порядок выбора рабочих частот для круглосуточной работы линий коротковолновой радиосвязи
В настоящее время одним из наиболее распространенных методов определения рабочих частот для коротковолновой радиолинии, работающей ионосферной волной, является графоаналитический с использованием месячных прогнозов МПЧ. Порядок пользования месячными прогнозами с необходимыми для расчетов графиками и номограммами изложен в [1, 3].
Следуя указанным в данных источниках рекомендациям, необходимо:
используя лист кальки размером 100
150 мм, а также карту мира и карту больших кругов месячного прогноза, определить длину трассы, координаты точек отражения электромагнитной волны (ЭМВ) от ионосферы и, при необходимости, координаты контрольных точек;
по ионосферным картам прогноза МПЧ слоев F2, F1, E и соответствующим номограммам определить МПЧ трассы для каждого четного часа московского декретного времени;
рассчитать ОРЧ трассы с учетом особенностей отражения ЭМВ от соответствующих слоев ионосферы;
результаты обработки месячного прогноза и расчета ОРЧ представить в форме таблицы, вид и примерное содержание которой показаны в приложении 2;
построить график суточного хода МПЧ и ОРЧ, вид которого показан на рисунке 1 приложения 2;
определить номиналы и порядок использования рабочих частот, обеспечивающих круглосуточную работу радиолинии, отразив полученные результаты на графике суточного хода МПЧ и ОРЧ.
Порядок выполнения каждого из указанных пунктов приведен ниже.
1.1. Графический способ определения длины трассы и координат точки отражения
Кратчайшим расстоянием между любыми двумя пунктами на Земном шаре является отрезок дуги большого круга. На карте больших кругов изображена сеть дуг больших кругов, покрывающих весь Земной шар и пересекающих экватор в двух точках. Линия экватора и дуги больших кругов проведены сплошными линиями. Пунктирные и штрихпунктирные линии рассекают дуги больших кругов и линию экватора на равные по длине отрезки. Штрихпунктирные линии, обозначенные числами от 1 до 19, делят дуги больших кругов на отрезки длиной 1 000 км. Промежуточные пунктирные линии делят эти отрезки на части по 500 км.
Для определения длины трассы необходимо выполнить следующие операции:
– наложить лист кальки на карту мира (рис. 1) и провести на ней линии экватора и меридиана 45 в. д., местного времени, соответствующего московскому декретному, по которому обычно ведется связь;
– отметить точками места передающей и приемной станций по их географическим координатам;
– наложить лист кальки на карту больших кругов (рис. 2), совместив линию экватора на кальке и карте. Смещая кальку вправо или влево вдоль линии экватора, подобрать такое положение, при котором точки, соответствующие передающей и приемной станциям, попали бы на одну дугу большого круга или заняли промежуточное положение между соседними дугами;
– соединить точки передачи и приема, прочертив линию по дуге большого круга, и, не сдвигая кальки, определить длину трассы;
– на вычерченной трассе, не сдвигая кальки, отметить точку отражения или контрольные точки. Радиолиния имеет одну точку отражения, расположенную в середине трассы, если расстояние между корреспондентами до 4 000 км – при отражении от слоя F2, до 3 000 км – при отражении от слоя F1 и до 2 000 км – при отражении от слоя Е. В случае, когда протяженность линии радиосвязи оказывается более указанных расстояний, необходимо отметить две контрольные точки. При этом контрольные точки отмечаются на расстояниях, отстоящих от концов трассы радиосвязи на 2 000 км, – для слоя F2, на 1 500 км – для слоя F1 и на 1 000 км – для слоя Е;
– после нахождения точки отражения или контрольных точек кальку переносят на карту мира и определяют их координаты.

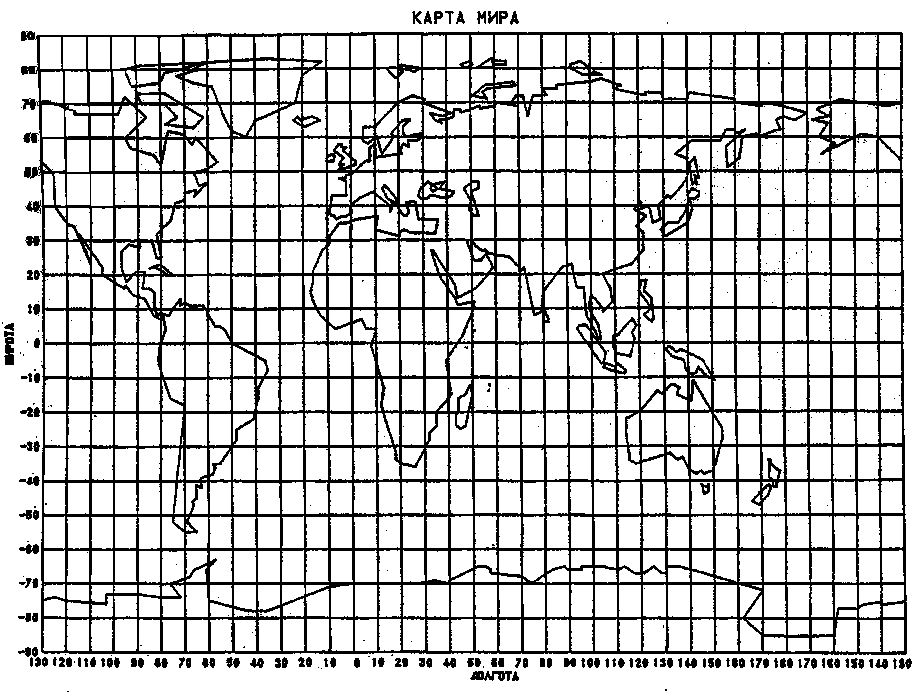

Рис. 1. Карта мира

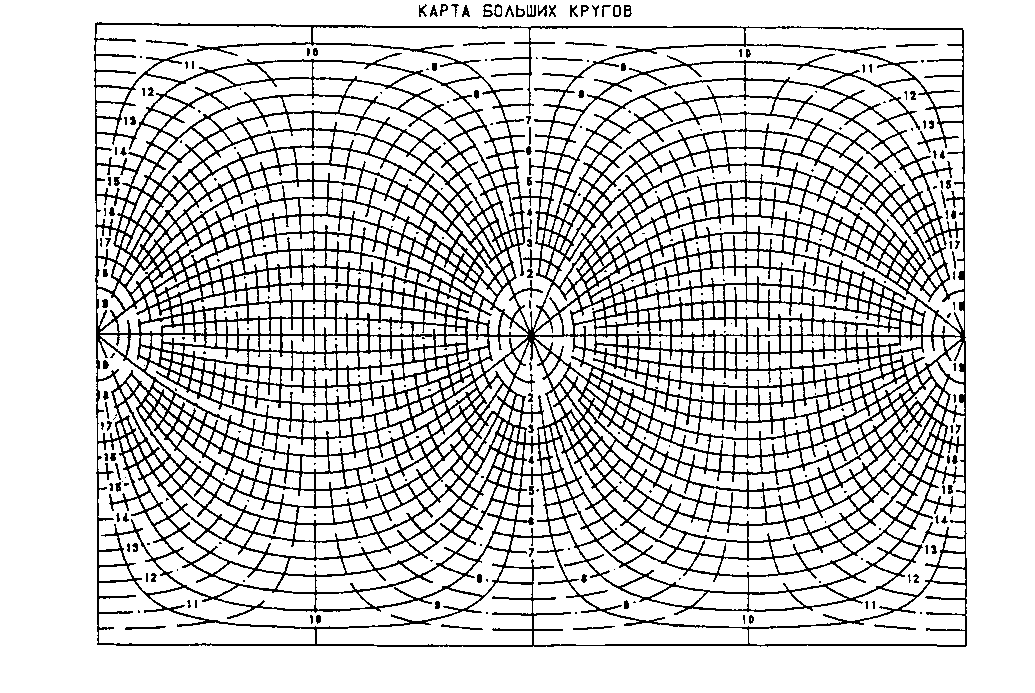

Рис. 2. Карта больших кругов
