7. Построение диаграмм. Плакаты.
Диаграмма – чертеж, на котором статистические данные изображаются с помощью геометрических фигур.

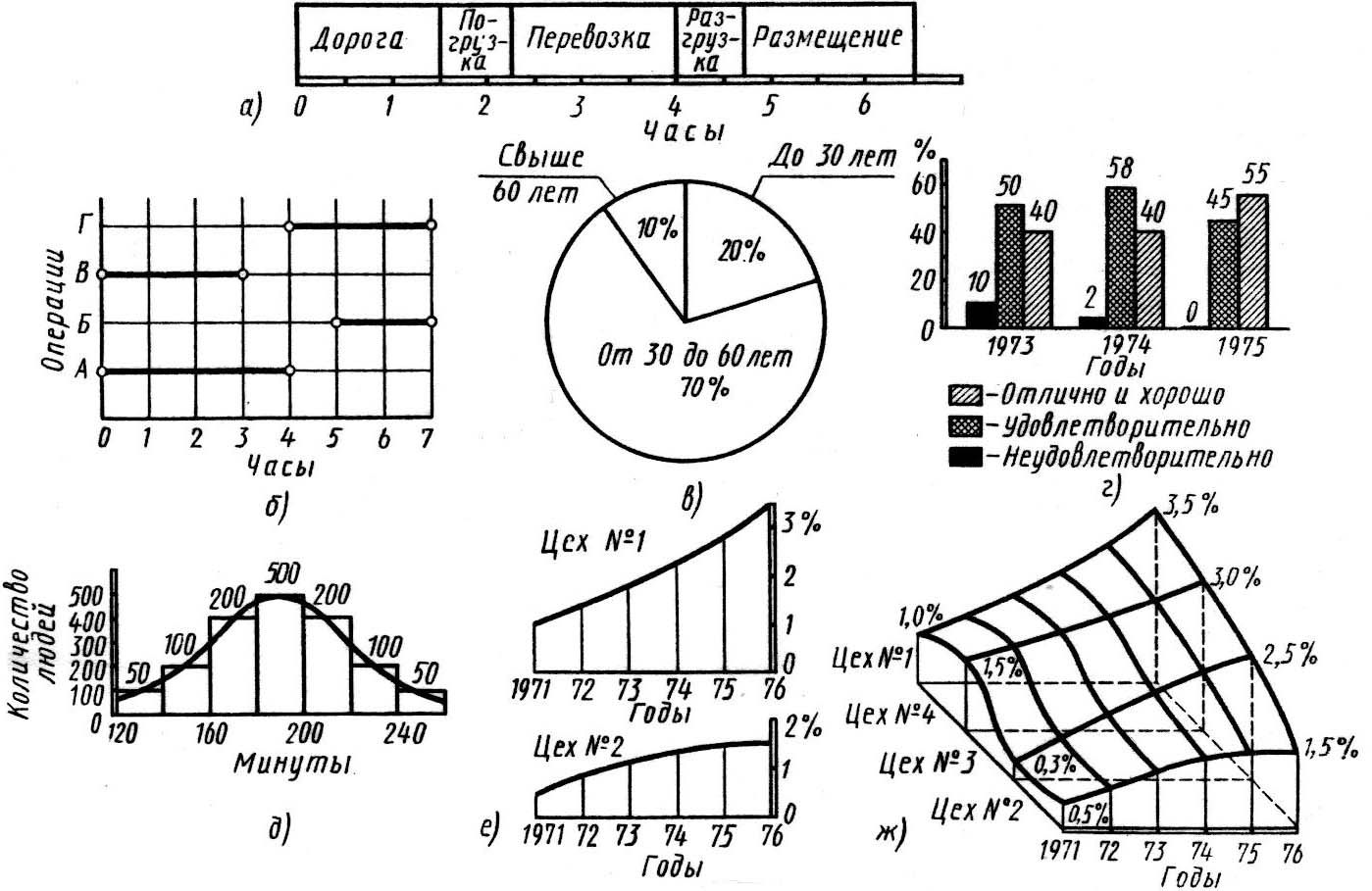

Наиболее употребительны плоскостные диаграммы. К ним относятся линейные диаграммы (рис. 10.а), ленточные диаграммы (рис. 10.б), секторные диаграммы, удобные для изображения процентного состава (рис. 10.в).
Секторы могут быть для наглядности окрашены в разные цвета.
Изменение во времени сразу нескольких величин одновременно удобнее показывать на столбиковых диаграммах (рис. 10.г). На столбиковых диаграммах можно получить графики, проводя через верхние точки столбиков кривую (рис. 10.д).
Построение графика – изображение функциональной зависимости величин с помощью линии на плоскости. По осям координат откладывают взаимозависимые величины, причем вверх обычно откладывают интересующие нас величины (рис. 10.е).
Можно получить общую картину, объединив все графики в один, по правилу аксонометрии, например фрактальной диметрии (рис. 10.ж), получив объемную диаграмму. Строят графики во фронтальных плоскостях, расположенных на некотором расстоянии друг от друга так, чтобы они друг от друга не загораживали. Для этого используют отрицательное направление оси Y (влево). Построение начинают с графика, где показатели наименьшие. Можно соединить кривыми точками, изображающие показатели и получить наглядное изображение поверхности.
Выбор вида диаграммы зависит от ее назначения. При выполнении графиков на основе экспериментальных и т.п. данных следует придерживаться ГОСТ 2.319‑81 «Правила построения диаграмм».
Рис. 10.
Оформление плакатов.
Оформление плакатов не регламентировано ГОСТом. Здесь даны некоторые рекомендации, которые помогут быстро исполнить плакат.
Размер плаката выбирают не менее формата А1.
Рекомендуется делать рамку.
При разметке листа определить ориентировочно место для заглавной надписи и начертить габаритные очертания фигур (включая надписи и шкалы).
При вычерчивании фигуры следует откладывать размеры от одного края рамки во избежании перекосов.
Разделить заглавную надпись на строки. Разделить каждую строку, по числу букв и интервалов между словами, на клетки. Ширину каждой клетки можно принять равной высоте букв принятого шрифта.
Целесообразно делать заглавную надпись стандартными буквами высотой не менее 30 мм.
Можно написать основную фразу заголовка крупнее остальных. Буквы пишут в одну линию. Если заголовок занимает полную ширину листа, каждую строчку размечают симметрично среди листа. Переносы в словах недопустимы.
Надписи на фигурах можно выполнять буквами высотой 14 или 20 мм.
Отдельные фигуры можно окрашивать цветными карандашами, бледно, без нажима.
Окрашивание акварельной краской требует известного навыка.
При составлении диаграмм может применяться аппликация – наклеивание отдельных листов и фигур, фотомонтаж.
8. Схемы алгоритмов и программ.
Наиболее универсальное средство представления алгоритма, пригодное для использования при программировании на любых алгоритмических языках, - это схемы алгоритмов и программ.
Схема алгоритма – это графическое представление его структуры. Она представляет собой направленный граф, в котором этапы процесса обработки данных изображены в виде определенных геометрических фигур, соединенных линиями со стрелками.
Конфигурация элементов схем определена ГОСТом 19.701‑90 «Схемы алгоритмов, программ, данных и систем».
Основные элементы схем даны на рис. 11.
|
Элемент схемы алгоритма, определяющий процесс формирования новых значений. Может содержать любые тексты, представляющие элементы процесса обработки данных. |
|
Элемент схемы алгоритма, определяющий выбор одной из двух альтернатив выполнения алгоритма в зависимости от условия разветвления. |
|
Элемент схемы для выбора одной из 'п' альтернатив, где п > 2. |
|
Элемент схемы для вызова процедуры |
|
Элемент схемы, определяющий ввод или вывод данных. |
|
Элемент схемы, определяющий начало или конец процесса обработки данных. |
|
Соединитель элементов схемы алгоритма на одном и том . же или на разных листах |
Рис. 11. Размер 'а' (в миллиметрах) должен выбираться, исходя из формулы: а=10+5*n,где n=1,2,... Размер 'b' определяется соотношениями: b=1.5*а или b=2*а.
