6. Чертежи печатных плат.
6.1 Чертежи печатных плат следует выполнять линиями, толщина которых должна удовлетворять требованиям ГОСТ 2.304‑68. Размеры должны указываться в соответствии с требованиями ГОСТ 2.307‑68 нанесением координатной сетки в прямоугольной или полярной системе координат или комбинированным способом при помощи размерных и выносимых линий.
Чертеж печатной платы оформляется согласно ГОСТ 2.417‑78 в масштабах 1:1; 2:1; 4:1; 5:1; 10:1.
Он должен содержать вид печатной платы с печатными проводниками и отверстиями (рис. 7). Проводники на чертеже должны изображаться одной линией, являющейся осью симметрии проводника. Проводники шириной более 2,5 мм могут изображаться двумя линиями.
Круглые отверстия, имеющие зенковку, и круглые контактные площадки с круглыми отверстиями следует изображать одной окружностью. Их форму и размеры указывают на поле чертежа. Отдельные элементы рисунка печатной платы (проводники, экраны, изоляционные участки и т.п.) допускается выделять на чертеже штриховкой, зачернением и другими способами без ущерба однозначности восприятия чертежа. При необходимости указания границ участков печатной платы, которые не допускается занимать проводниками, на чертеже следует применять штрихпунктирную утолщенную линию по ГОСТу 2.304‑68.
Позиционные обозначения электро- и радиоэлементов (R1 и т.д.), условные обозначения выводов полупроводниковых приборов, нумерацию выходных контактов следует писать обязательно прямым штрихом. Позиционные обозначения элементов наносить по возможности между его монтажными отверстиями.
Пример оформления чертежа платы дан на рис. 7.
Рис. 7.
Плата в сборе. Сборочный чертеж.
Сборочный чертеж должен содержать два изображения платы с навесными элементами без изображения печатного монтажа, а также технические требования.
Навесные элементы вычерчивают, применяя упрощения с сохранением габаритов элемента (таблица 5.2 приложение 5). Размеры отдельных частей элементов (приборов) можно принимать глазомерно. В случае надобности нужно подбирать крепежные изделия по справочнику и оформлять на чертеже разрезы в местах крепления приборов.
На чертеж наносятся габаритные и установочные размеры (расстояния между осями крепежных отверстий), позиционные обозначения элементов (R1 и др.), условные обозначения выводов (К, Э, Б, +), номера отверстий в соответствии с обозначениями на стороне платы, предназначенной для навесных элементов.
От каждого элемента проводят линии – выноски с точкой на конце и полкой на другом, на которой указывают номера позиций. Не требуется нанесение позиций на полихлорвиниловые трубки, указанные в технических требованиях.
Сборочный чертеж должен быть снабжен спецификацией по форме 3 (приложение 4). Спецификацию заполняют согласно п.1 … данных указаний. В графе «Примечание» записываются буквенно-цифровые обозначения элементов.

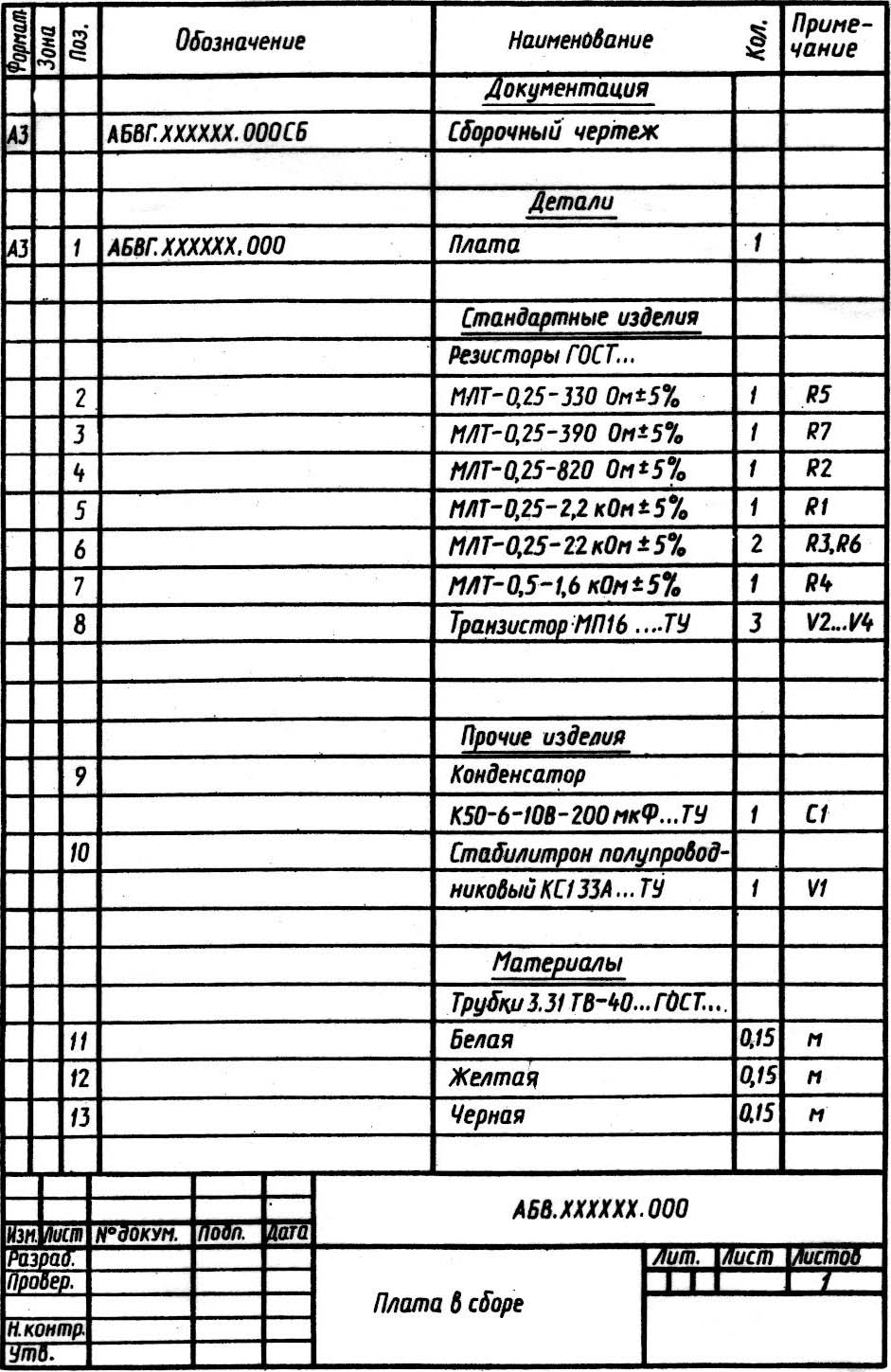

Пример оформления сборочного чертежа дан на рис. 8. Пример заполнения спецификации дан на рис. 9.
Рис. 8.
Рис. 9.
