  1. Структурные и функциональные схемы.

  1. Электрическая структурная схема Э1 определяет основные функциональные части изделия, их назначение и связи. Прямоугольники (квадраты) обозначают функциональные части. Над ними записывают позиционные обозначения, поясненные в таблице с указанием их чертежей (возможно также ГОСТ или технических условий). Эти позиционные обозначения характеризуют изделие (например, G1 – генератор). Вместо обозначений можно встретить заменяющие их порядковые номера. В прямоугольниках или рядом с ними наносят поясняющие надписи, указания параметров и др.

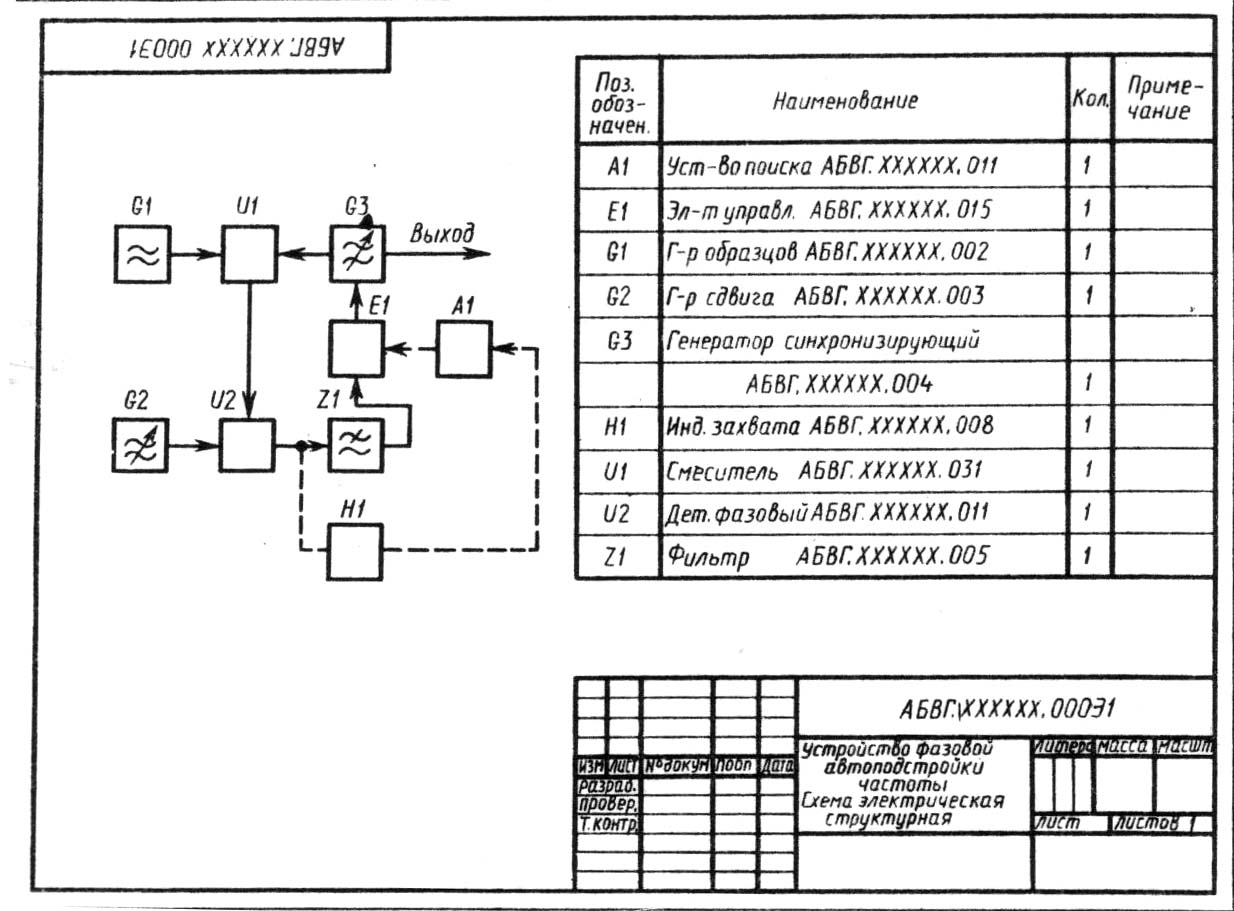

Пример выполнения структурной схемы дан на рис. 3.

Рис. 3.

  1. Электрическая функциональная схема Э2 изображает функциональные части изделия (аналогично структурной) и составляется так, чтобы по ней можно было проследить процессы, протекающие в отдельных цепях изделий и в изделии в целом. Содержание таблицы также, но без указания чертежей.

4.6. Электрическая принципиальная схема.

Схема электрическая принципиальная Э3 – документ, определяющий полный состав электрических элементов изделия (резисторов, конденсаторов и др.) и электрических связей между ними. Она дает детальное представление о принципах работы изделия.

  1. Графические обозначения.

ГОСТы 2.721…2.758, указанные в 1968 – 1981 г.г., устанавливают условные графические обозначения всех элементов на электрических принципиальных схемах.

В таблице 5.1 (приложение 5) приведены сведения из стандартов на условные графические обозначения (УГО).

Изображения элементов вычерчиваются на схеме в положении, установленном соответствующим стандартом, либо повернутым на 90 по отношению к этому положению.

  1. Позиционные обозначения элементов.

Электрическому элементу и устройству, изображенному на схеме, должно быть присвоено буквенно-цифровое, позиционное обозначение по ГОСТ 2.710-75, которое записывается без разделительных знаков и пробелов. Каждое позиционное обозначение состоит из буквенного кода вида элемента и порядкового номера элемента, начиная с единицы (арабские цифры), в пределах группы элементов с одним буквенным кодом (например, R1, R2, …, R15 и т.д., C1, C2, …,C10 и т.д.).

Высота букв и цифр в одном обозначении должна быть одинаковой.

Позиционные обозначения элементов наносят на схеме справа от УГО или над ним в одну строчку.

В таблице 6.1 (приложение 6) приведены коды элементов по ГОСТ 2.710-75.

Порядковые номера присваиваются в соответствии с последовательностью расположения элементов на схеме в целом – сверху вниз или слева направо.

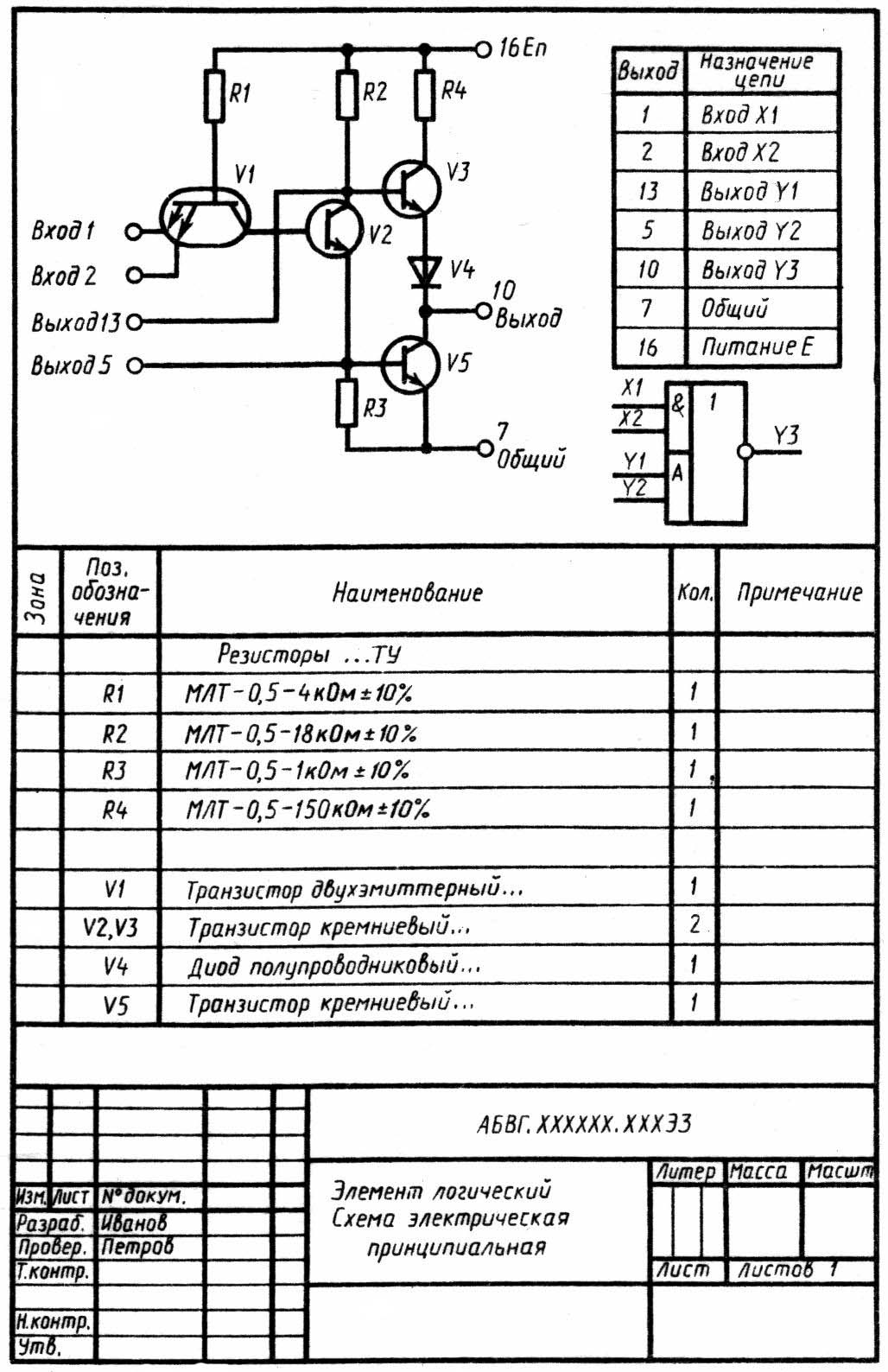

Пример электрической принципиальной схемы дан на рис. 4.

Рис. 4.

5. Схемы цифровой и вычислительной техники.

  1. Схемы для изделий ЦВТ следует выполнять в соответствии с требованиями ГОСТ 2.708‑81 и 2.743‑82. Всем линиям связи схемы (входящим и выходящим) присваиваются буквенно-цифровые, буквенные или цифровые обозначения, которые записываются над линиями или на уровне линий.

На электрической принципиальной схеме изделия ЦВТ размещаются двоичные логические элементы, которые реализуют функцию или систему функций алгебры логики. Ими могут быть, например, интегральные схемы.

Логические элементы изображают в виде условных графических обозначений (УГО) по ГОСТ 2.743‑82 (табл. 4). Размеры УГО даны в таблице приложения.

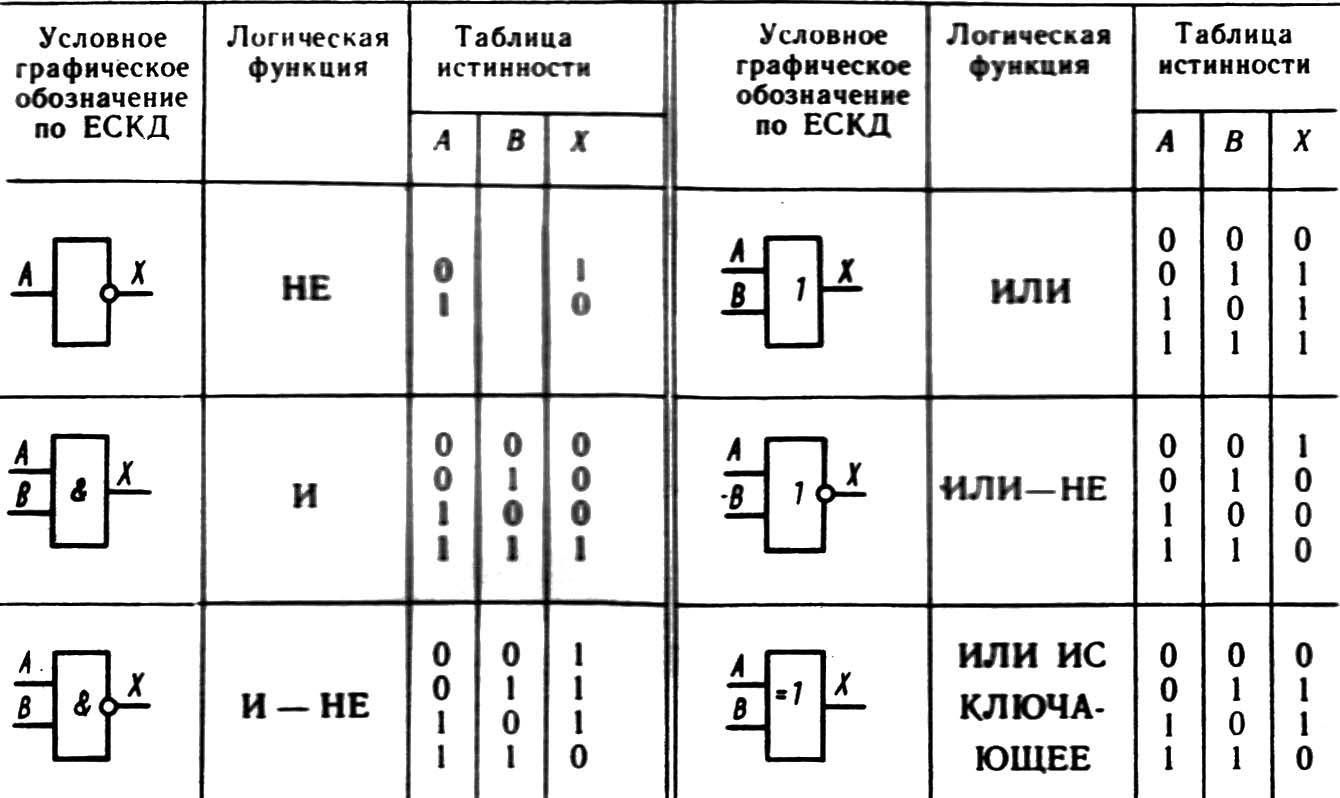

Таблица 4. Логические элементы

В основном поле, в первой строке помещают обозначение функции, выполняемой элементов. Функции элементов и их производные находятся в таблице 5 во второй строке – полное или сокращенное наименование или тип, или код элемента, устройства (например, тип микросхемы).

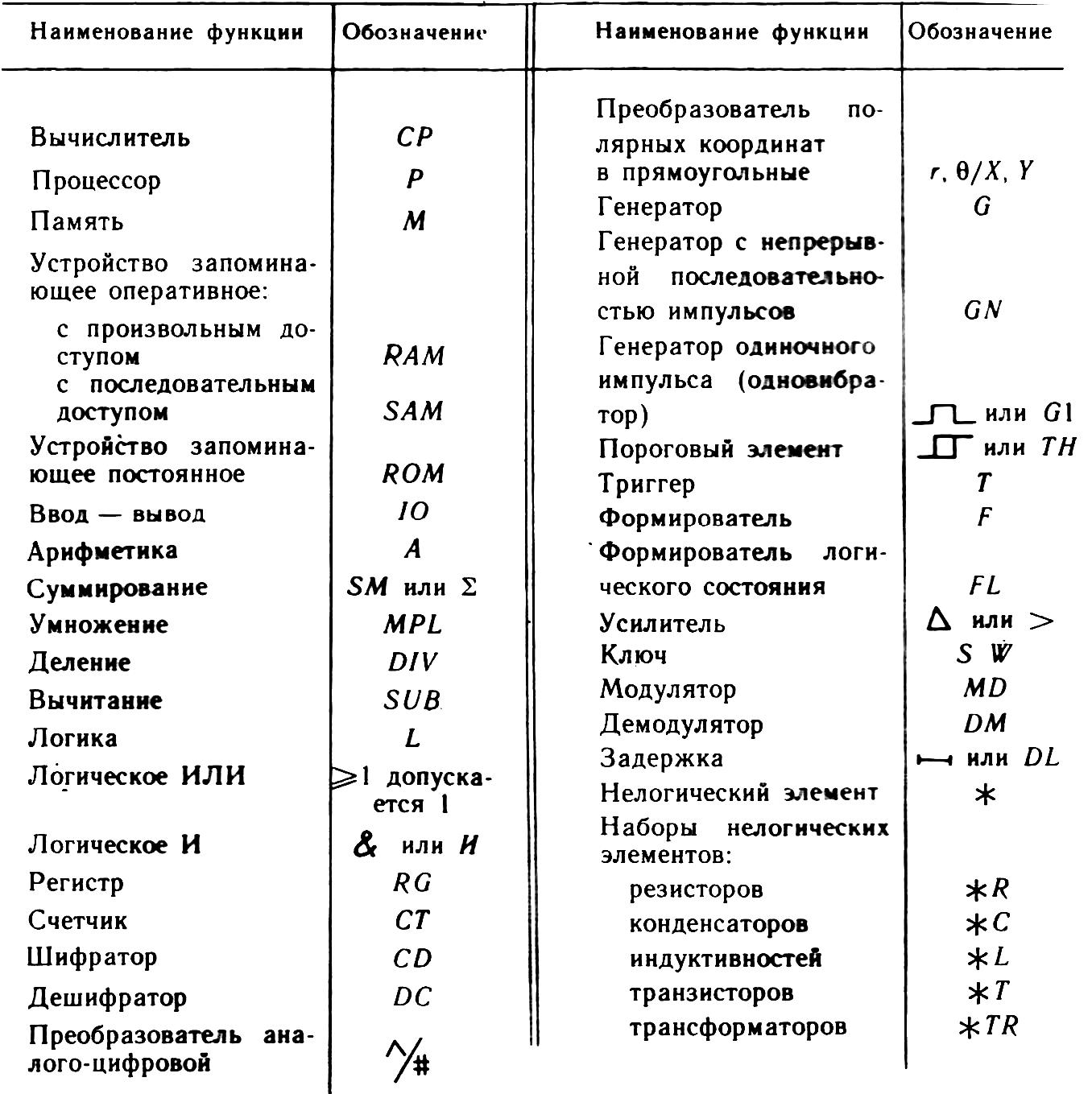

Таблица 5. Функции элементов и их производных

В дополнительных полях помещают информацию о функциональных назначениях выводов. В точках входа на контурах УГО наносят указатели, характеризующие свойства выводов (рис. 5).

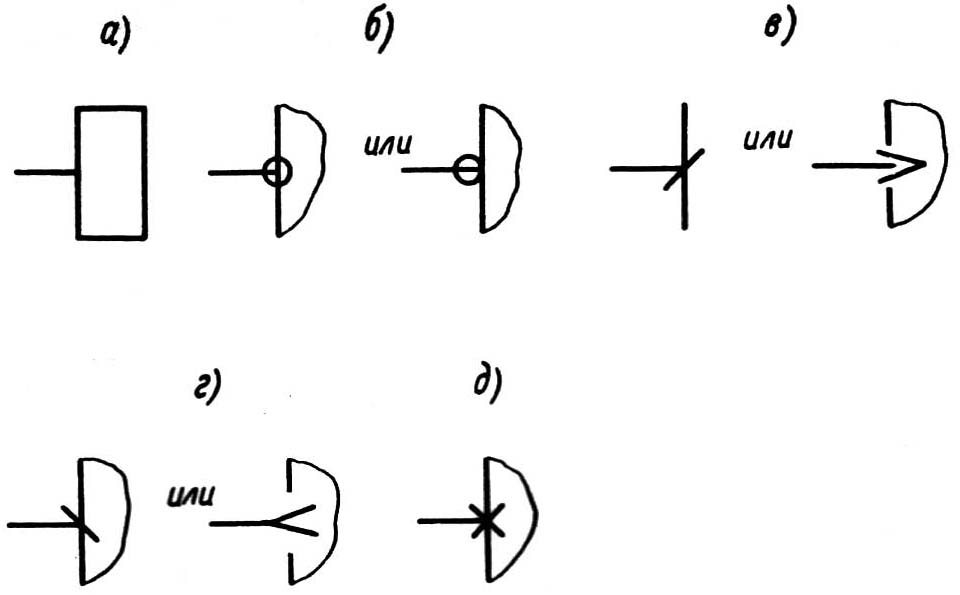

Рис. 5. Указатели выводов (входов):

а – прямой статический, б – инверсный статический, в – прямой динамический, г – инверсный динамический, д – не несущий логической информации

  1. Размеры УГО элементов.

Размеры УГО определяются по высоте: количеством линий выводов, интервалов, строк информации в основном и дополнительных полях; количеством знаков, помещенных в одной строке УГО; размером шрифта.

Расстояние между выводами должно быть не менее (и кратным) 5 мм при ручном выполнении и не менее интервала между строками при автоматизированном выполнении.

Ширина дополнительного поля должна быть не менее 5 мм при ручном выполнении и не менее ширины одного символа печатающего устройства при автоматизированном выполнении.

Надписи внутри УГО выполняют прописными буквами (ГОСТ 2.304‑81); при автоматизированном выполнении – шрифтом, имеющимся в печатающем устройстве.

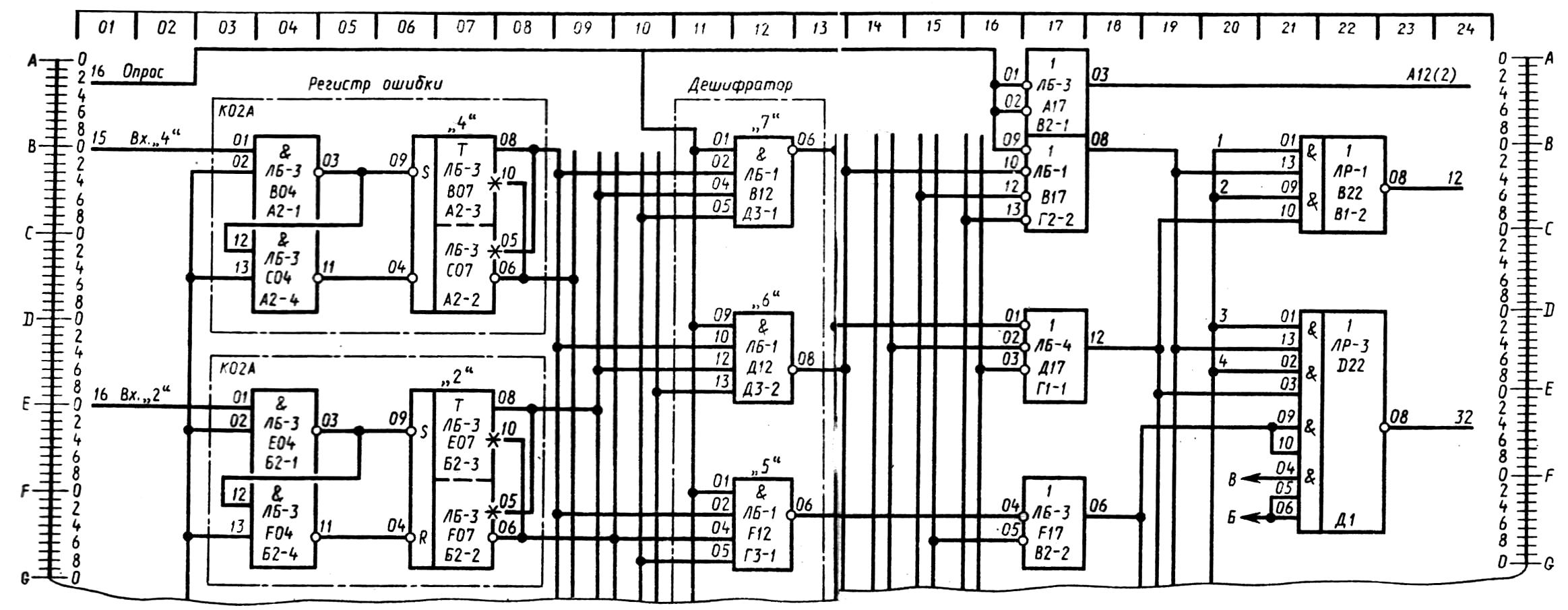

Пример оформления схемы ЦТВ дан на рис. 6.

Рис. 6.
