3. Порядок оформления графической части дипломного проекта.
Графическая часть дипломного проекта включает в себя основной и вспомогательный материал состоит из обязательного перечня чертежей, определенных руководителем в задании на проект.
Обязательными чертежами в дипломном проекте могут быть:
схемы функциональные и структурные;
схемы электрические принципиальные;
чертежи печатных плат;
сборочные чертежи плат;
сборочные чертежи электронных блоков;
графики и диаграммы, полученные по расчетным и экспериментальным данным;
иллюстрированный материал к экономическому разделу;
функциональные алгоритмы и программы.
Вспомогательный материал графической части носит чисто демонстрационный характер и выполняется только если это необходимо для ясного изложения при защите диплома.
Объем графической части дипломного проекта составляет 2-4 единицы чертежей и плакатов формата А1.
Чертежи и схемы графической части выполняются на плоттере.

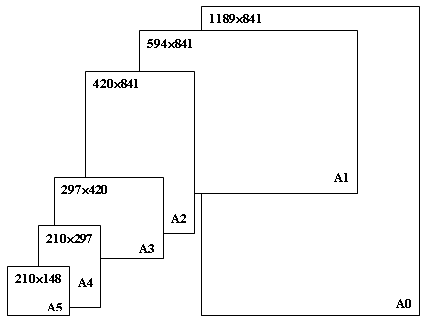

Рис. 1.
На рис. 1. показаны для справок основные форматы чертежей согласно ГОСТ 2.301-68.
На выбранном формате следует вычертить рамку на расстоянии 20 мм от левого края и на 5 мм от остальных сторон. В правом нижнем углу чертежа выполнить основную надпись по форме 1 (приложение № 4).
При выполнении чертежей используют линии разной толщины и назначения по ГОСТ 2.303-68. Толщина всех типов линий определяется в зависимости от толщины основной линии, которая может быть в пределах от 0,5 до 1,4 мм, что в свою очередь зависит от величины и сложности изображения, а также от формата чертежа. Практически для крупных изображений принимают эту толщину равной 1 мм. Для мелких изображений, например в чертежах приборов, толщины линий можно рекомендовать по таблице2.
Таблица 2.
Наименование линии |
Назначение линии |
Толщ. мм |
Длина штриха мм |
Просвет мм |
Сплошная толстая основная |
Видимый контур |
0,6 |
- |
- |
Сплошная тонкая |
Размерные, выносные, штриховка и др. |
0,3 |
- |
- |
Сплошная волнистая |
Обрыв, разграничение вида и разреза |
0,3 |
- |
- |
Штриховая |
Невидимый контур |
0,3 |
3 – 5 |
1 - 1,5 |
Штрихпунктирная |
Осевые, центровые и др. |
0,3 |
20 – 22 |
1,5 |
Разомкнутая |
Сечения |
1,2 |
12 |
- |
Обязательный масштабы установлены ГОСТ 2.302-68. Масштабы изображений на чертежах нужно выбрать в зависимости от сложности и величины изображения предмета на чертеже из следующих рядов:
масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; …; 1:1000;
масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1;
натуральная величина 1:1.
Обозначение масштаба состоит из буквы М и масштабного соотношения (М 2:1; М 1:1 и т.д.). Если масштаб указывают в основной надписи, то букву М опускают.
Масштаб изображения, отличающийся от указанного в основной надписи, необходимо поставить рядом с надписью, относящейся к данному изображению в скобках, например: А (1:1) или Б-Б (2:1).
Надписи, наносимые на чертежи и другие технические документы, должны выполняться стандартным шрифтом. Чертежные шрифты устанавливает ГОСТ 2.304-81.
Основным параметром шрифта является его размер h – высота прописных букв в миллиметрах. Следует применять следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. На чертежах, выполненных карандашом, размер шрифта должен быть не менее 3,5.
Конструкция букв и цифр показана на рис. 2.
Рис. 2.
Сборочные чертежи должны содержать таблицу спецификаций, форму и порядок заполнения которой устанавливает ГОСТ 2.108-68 (ф.3 приложение 4).
Спецификацию выполняют на отдельных листах формата А4 с основной надписью по форме 2 для первого листа и по форме 2а для всех последующих листов. На чертежах дипломного проекта допускается размещать спецификацию на поле листа над основной надписью, выполненной по форме 1 (приложение 4).
Спецификация состоит из разделов, которые записываются в порядке, установленном ГОСТом.
На первом листе электрической схемы над основной надписью помещают оформленный в виде таблицы перечень элементов, входящих в схему. Расстояние между перечнем элементов и основной надписью должно быть не менее 12 мм. При необходимости продолжения перечня элементов помещают слева от основной надписи, повторяя головку таблицы (ф.4 приложение 4).
Допускается вводить в перечень элементов дополнительную графу «Зона» (ф.4а приложение 4), если поле схемы разбивают на зоны.
Перечень элементов может быть выпущен в виде самостоятельного документа на листах формата А4 с основной надписью, выполненной по форме 2 и 2а (приложение 4). Пример заполнения таблицы перечня элементов дан на рис. 3.
