Расчет динамической характеристики автомобиля
Передача |
n, об/мин |
Va км/ч |
Мкр, Нм |
Рк, Н |
Рв, Н |
D |
J,2 м/с2 |
|
|
|
|
|
|
|
|

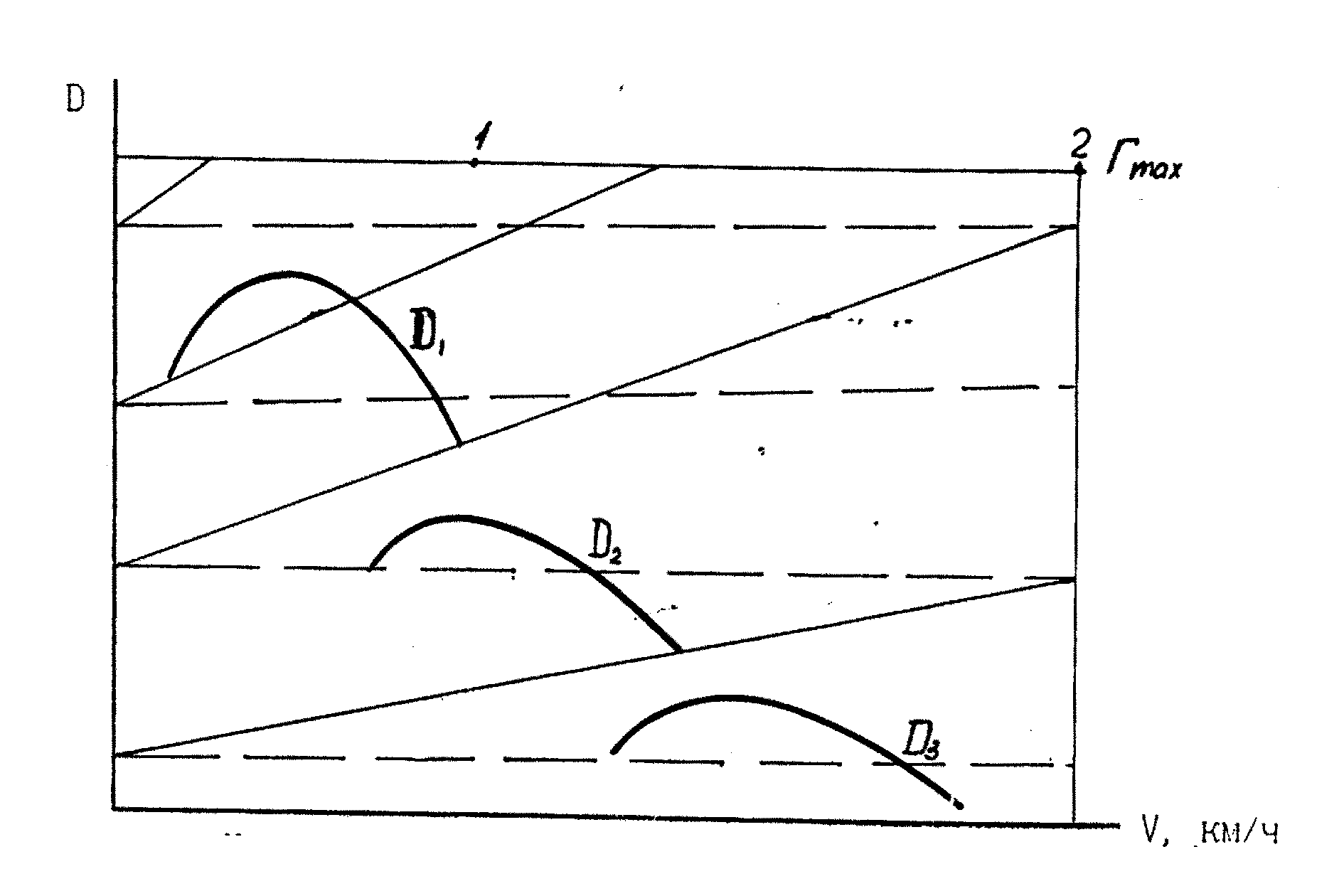

Рис. 11. Универсальная динамическая характеристика автомобиля
Время разгона
,
с (161)
где Vi, - интервал скоростей, м/с:
Vi = V1 – V2 (при V1>V2);
jсрi.– среднее ускорение на этом интервале скоростей, м/с'
jcpi = 0,5(j1 + j2)
Путь разгона
,
м (162)
где Vcpl - средняя скорости на интеравале от V1 до V2, м/с
Vcpi = 0, 5'(V1 + V2)
8.3. Экономическая характеристика автомобиля
Экономическая характеристика рассчитывается для трех значе ний приведенного коэффициента дорожных сопротивлений в интервале скоростей от Vmin до Vmax.
Расход топлива
,
л/100 км (163)
где Nc - мощность, развиваемая автомобилем при работе в данных условиях, кВт;
g0 - удельный расход топлива, соответствующий данному режиму работы двигателя, Г/кВтч;
V - скорость движения, км/ч
- плотность топлива, кг/л.
Мощность двигателя определяется по формуле
,
кВт (164)
где Р - сопротивление движению автомобиля, кН
Р = Gd + kFV2.
Для ориентировочных расчетов величина gс, может быть опреде лена по формуле
gc=gcNKK г/кВтч (164)
где gcN - удельный расход топлива при максимальной мощности двигателя, г/кВт ч;
К и К- коэффициенты, соответственно учитывающие изменение gс в зависимости от частоты вращения двигателя и степени его загрузки. Частота вращения коленвала в данных условиях nх определяет-
ся по формуле
,
об/мин (165)
Рис.
12. Зависимость gc
от скоростного режима

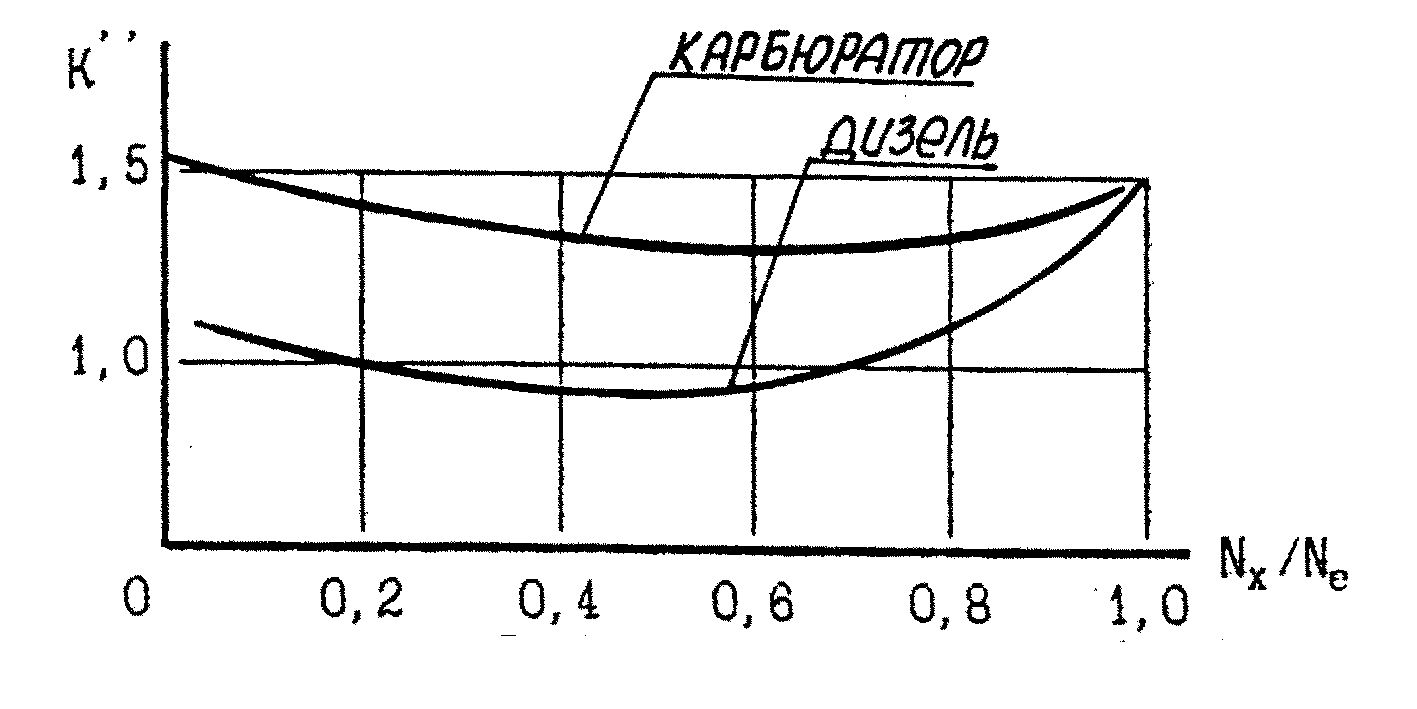

Рис. 13. Зависимость gc от степени использования мощности
Результаты расчета экономической характеристики заносятся в таблицу 9.
Таблица 9. Расчет экономической характеристики автомобиля
|
V, км/ч |
Р Н |
nх об/мин |
nх/nс |
К |
Nx /No |
К |
gc г/кВтч |
Q л/100км |
|
|
|
|
|
|
|
|
|
|

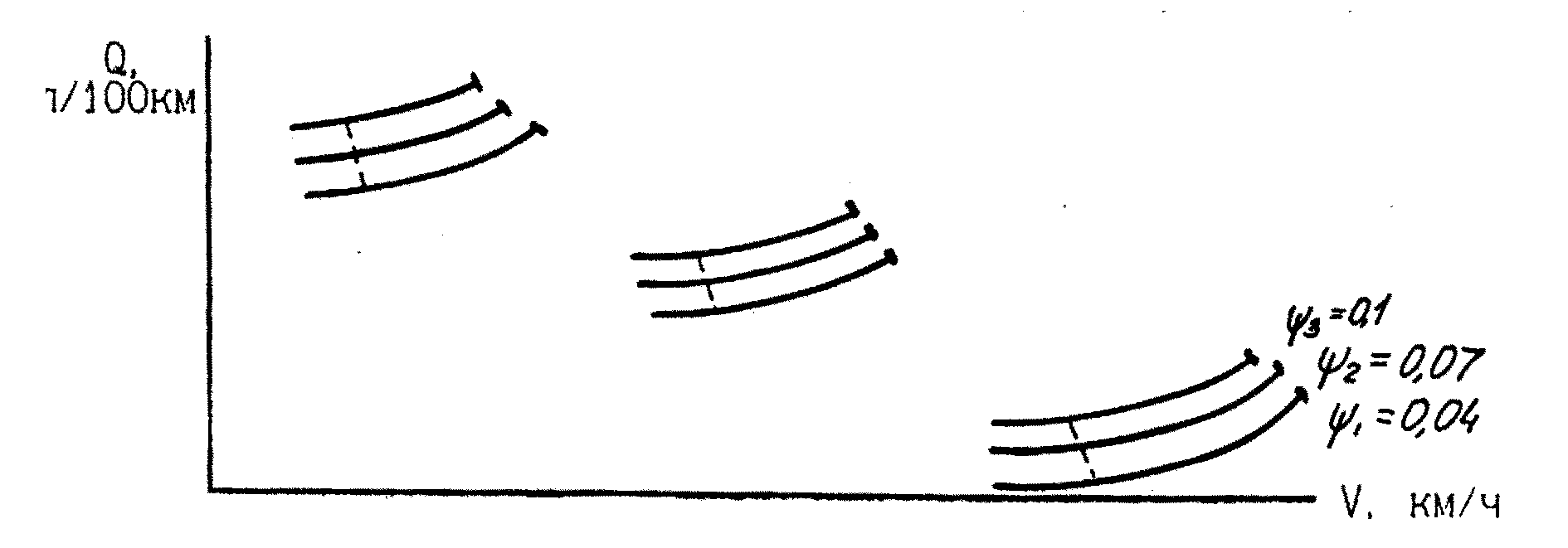

Рис. 14. Экономическая характеристика автомобиля
9. Расчет муфты сцепления
Рис. 15. Привод муфты сцепления
а) механический; б) гидравлический
Расчетный момент трения муфты
Мрасч = Мсmax , Н м (166)
где - коэффициент запаса муфты сцепления.
Для тракторов =2,0-3,0; для грузовых автомобилей =1,8-2,5.
Мcmах – максимальный крутящий момент двигателя, Н м.
Нажимное усилие, действующее на диски
(167)
где - расчетный коэффициент трения: Принимается =0, 3;
R0 - средний радиус трения, м;
R0 = 0,5(R1 + R2) (168)
R1 - наружный радиус поверхности трения, диктуется диаметром маховика двигателя;
R2 - внутренний радиус поверхности трения, R2=(0,6–0,7)R1;
iф - число пар поверхностей трения, iФ = m + n – 1;
m, n - число ведущих и ведомых дисков.
Сила, прикладываемая к педали сцепления для его выключения
(168)
где п – КПД привода муфты сцепления, п =0, 7-0,8;
in - передаточное число привода;
для
механического
(169)
для
гидравлического
(169а)
Ход педали, мм
для
механического
(170)
для
гидравлического
(170а)
