Лабораторна робота №8-10

Конструирование сложных изделий корпусной мебели в системе Базис-Конструктор-Мебельщик.

Цель работы: Знакомство с расширенными возможностями конструирования сложных мебельных изделий, обеспеченными в модуле Базис-Мебельщик.

Інформаційне забезпечення: комп’ютер, САПР „Базис-конструктор-Мебельщик”.

Порядок виконання

1. Вивчити необхідний матеріал.

2) Разработать проект базового блока изделий для углового набора кухонной мебели, включающий:· стол-шкаф угловой с вогнутой дверью на ножках (828.860.860 мм) под врезную чашу мойки RON-610 - 1 изделие; · шкаф угловой с вогнутой дверью (724.575.575 мм) - 1 изделие; · шкаф-ниша (724.285.272 мм) - 2 изделия.

2. Оформити звіт та захистити роботу.

Інформаційний блок

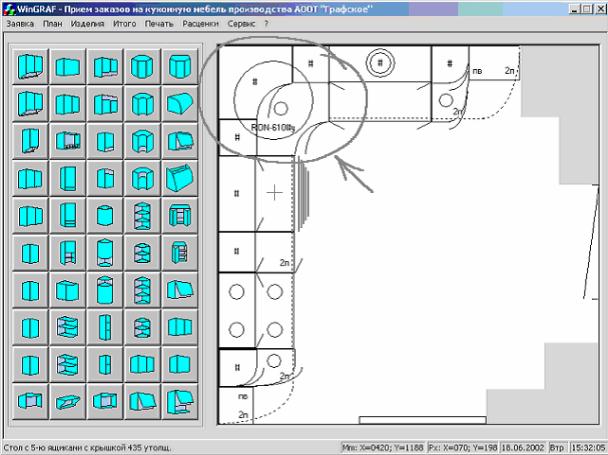

На плане интерьера кухни (рис. 5.1) базовый блок изделий обведен овалом и отмечен стрелкой. После того как модели изделий будут созданы, необходимо осуществить трехмерную визуализацию этого блока с помощью модуля 3D-визуализации системы Базис-Конструктор-Мебельщик.

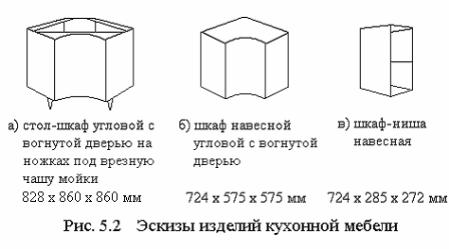

Эскизы проектируемых изделий с указанными габаритными размерами

приведены на рис. 5.2.

В целях экономии места, процесс конструирования перечисленных выше изделий описан фрагментарно. Более подробно описаны лишь те операции проектирования, которые не были рассмотрены в лабораторной работе №5-6, а именно:

- редактирование прямоугольной панели для придания ей сложной формы (моделирование дна, панели усиления и столешницы углового стола);

- установка прямоугольных панелей под углом друг к другу (задний щит угловом столе);

- создание гнутой панели (моделирование вогнутой двери углового стола);

- трехмерная визуализация модели углового стола (в том числе с использованием имеющейся библиотеки текстур).

Запустив программу Базис-Конструктор-Мебельщик, необходимо поочередно создать модели перечисленных выше изделий. Способы создания

конструкций угловых изделий будут пояснены на примере углового стола- кафа с вогнутой дверью, угловой шкаф создается аналогичным образом, но онструктивно он несколько проще. Конструкция открытого шкафа-ниши является настолько тривиальной, что ее построение вообще рассматриваться не будет.

Вначале следует задать габаритные размеры изделия. Угловой стол, как видно из плана интерьера кухни и эскиза (рис. 5.1 и 5.2 а), является симметричным изделием, если рассматривать в качестве оси симметрии биссектрису прямого угла. Его высота вместе с декоративными ножками и столешницей составляет 850 мм, а ширина и глубина - 60 мм соответственно. Следовательно, еобходимо задать габаритные размеры так, как показано на рис. 5.3.

Рис. 5.3 - Габаритные размеры углового стола

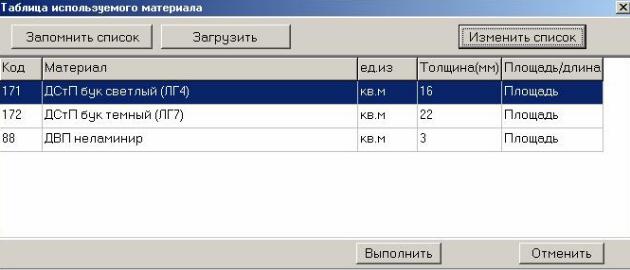

Конструирование изделия рекомендуется начинать с создания модели его дна. В качестве материала дна, как, впрочем, и других деталей стола, за исключением столешницы и вогнутой двери, выбирается ДСтП (бук светлый) толщиной 16 мм (рис. 5.4).

Рис. 5.4 Выбор конструкционного материала

Если требуемого конструкционного материала в списке не оказалось, то его необходимо добавить туда, обратившись к базе данных доступных материалов. Если же материала не оказалось и в базе данных, а он, тем не менее, имеется в наличии и может быть использован для изготовления изделия, его нужно добавить в базу данных. Для этого базу редактируют, включив в нее запись, содержащую код и наименование материала, а также ряд других параметров (например, единица измерения, стоимость за единицу и т.п.).

Затем, переключившись на вид сверху, выбрать установку горизонтальной панели, которой в дальнейшем будет придана форма дна углового стола. При этом предварительно необходимо задать величины отступов от габаритов изделия (кнопка ) - по 16 мм слева, справа, сверху и снизу (рис. 5.5), поскольку будет использоваться вкладное дно. Если же выбирается накладное

дно, то его габариты совпадают с шириной и глубиной изделия, а подрезаться по высоте (на толщину дна) должны вертикальные панели.

Рис. 5.5 Задание величины отступов от габаритов изделия

Геометрическая модель детали «Дно углового стола» должна иметь форму, показанную на рис. 5.6. Подобная форма получается путем редактирования горизонтальной панели - квадратной «заготовки» размером 844.844 мм, установка которой произведена так, как показано на рис. 5.7.

Рис. 5.6 Модель дна для углового стола с вогнутой дверью

Далее следует выполнить редактирование панели, для чего необходимо нажать кнопку (редактирование панели) и на запрос программы – указать редактируемую панель. Затем с помощью нескольких команд вкладок «Строить» и «Править» (рис. 5.8) выполнить операции редактирования панели.

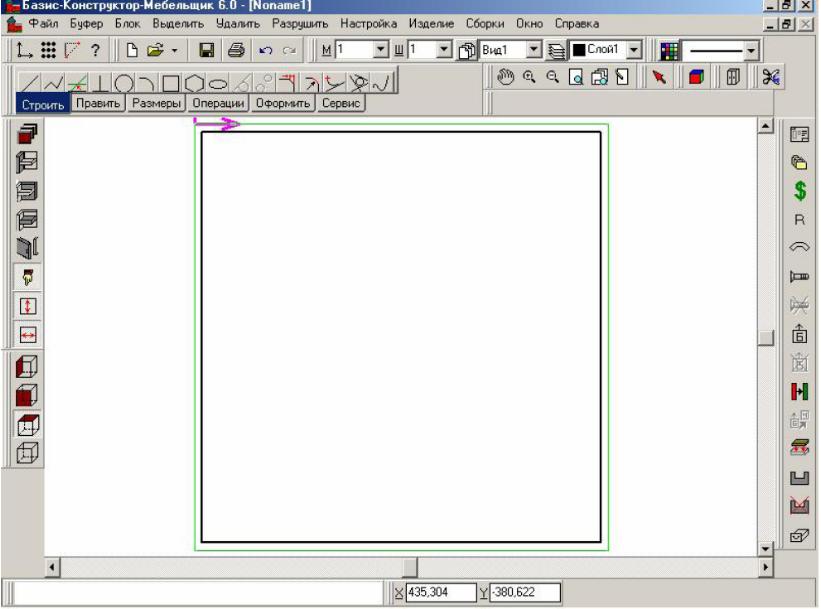

Рис. 5.7 «Заготовка» для моделирования дна углового стола

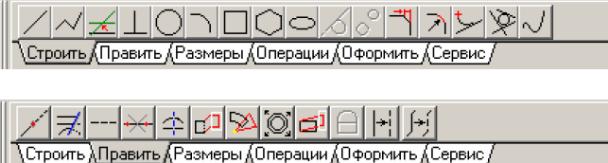

Рис. 5.8 Команды вкладок «Строить» и «Править»

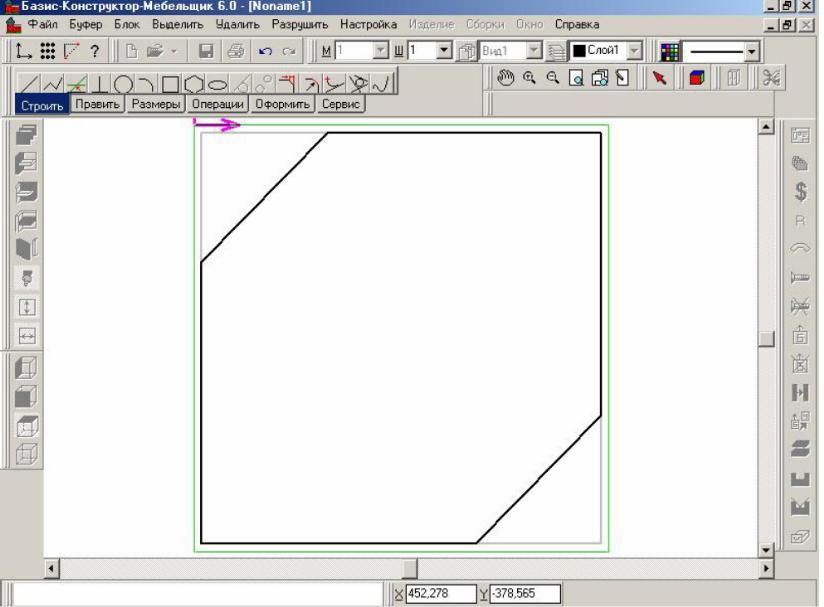

У квадратной панели необходимо выполнить две фаски (кнопка вкладки «Строить»), обрезав противоположные углы (левый верхний и правый нижний), со следующими параметрами: длина фаски - Dl = 260 мм; угол фаски - Fi = 45° (рис. 5.9).

Затем следует продолжить редактирование фаски правого нижнего угла, чтобы добиться нужной формы для дна углового стола. Дугу нужного радиуса (R = 260 мм, см. лабораторную работу №2 «Построение эскиза столешницы для углового набора кухонной мебели») можно получить двумя способами:

1) сначала построить окружность соответствующего диаметра с центром в вершине правого нижнего угла (кнопка вкладки «Строить»), а затем удалить большую другу, ограниченную вершинами фаски;

2) сразу построить нужную дугу (кнопка вкладки «Строить»), указав для этого следующие три точки дуги: начальную, промежуточную (срединную) и конечную.

Рис. 5.9 Панель с двумя выполненными фасками

После этого необходимо выделить сторону фаски (кнопка или команда «Выделить» в контекстном меню, появляющемся по нажатию правой кнопки мыши) и удалить ее, в результате чего панель примет требуемый вид (рис. 5.10).

Можно просмотреть изображение каркасной модели дна углового стола, нажав соответствующую кнопку на левой панели мебельных инструментов.

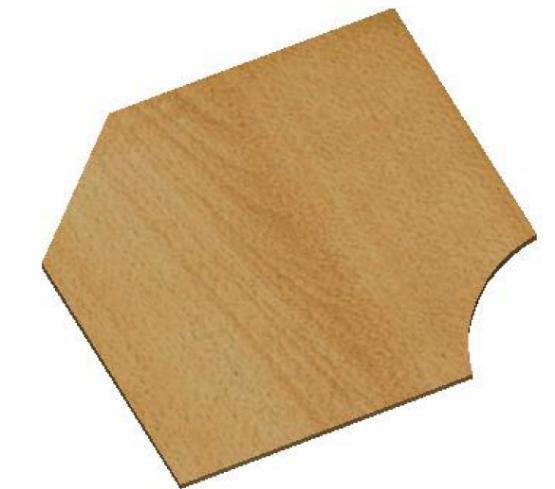

Кроме того, можно выполнить фотореалистичную визуализацию модели дна, прибегнув к возможности выбора цвета и наложения текстуры (рис. 5.11), обеспечиваемой 3D-визуализатором (рис. 5.12).

В дальнейшем предполагается выполнение других проектных операций по созданию корпуса углового стола. В частности, необходимо поднять панель дна на высоту 100 мм относительно уровня пола (поскольку для стола предполагается использование декоративных ножек такой высоты), установить боковые и задние стенки стола, задний щит, полку и верхний горизонтальный щит (выступающий в роли панели усиления).

Рис. 5.10 Геометрическая модель дна углового стола

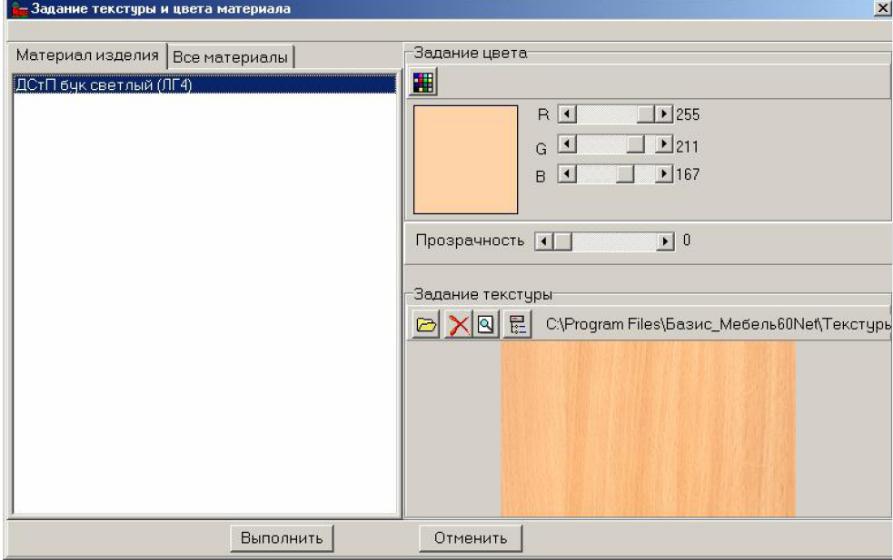

Рис. 5.11 Задание цвета и текстуры для модели дна углового стола

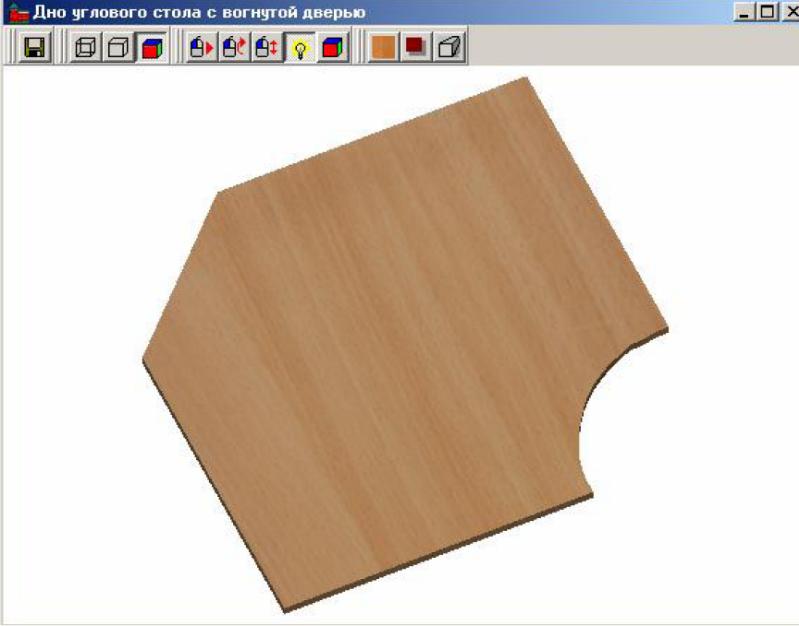

Рис. 5.12 Фотореалистичная визуализация модели дна углового стола

Чтобы поднять панель дна на высоту 100 мм, следует перейти к фронтальному виду, выделить панель и использовать команду «Копировать по точкам» (кнопка ) вкладки «Операции» (рис. 5.13).

Рис. 5.13 Команды вкладки «Операции»

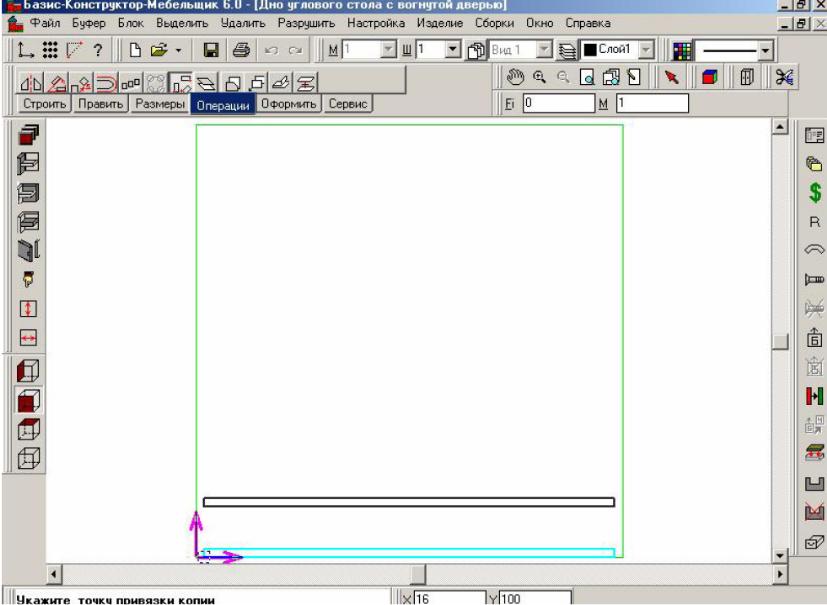

Данная команда требует указания координат двух точек: базовой точки копируемого фрагмента (например, вершины левого нижнего угла панели на фронтальном виде с координатами X = 16, Y = 0) и точки привязки копии фрагмента (координаты X = 16, Y = 100), как показано на рис. 5.14. После того, как копирование будет произведено, необходимо нажать клавишу Delete, чтобы удалить исходную (выделенную) панель. Далее, перейдя на вид сверху, можно выполнить установку вертикальной панели, моделирующей левую заднюю стенку стола, задав для нее следующие параметры: точка привязки (X = 0, Y = -844), ширина (W = 568 мм) и высота (H = 728 мм), как показано на рис. 5.15.

Рис. 5.14 Указание точки привязки при копировании панели дна

Затем, снова воспользовавшись командой «Копировать по точкам» вкладки «Операции», следует поднять установленную вертикальную панель на высоту дна в модели углового стола.

После этого можно построить правую заднюю стенку модели корпуса углового стола, последовательно выполнив операцию копирования и поворота панели. При выполнении операции копирования необходимо использовать следующие координаты точки привязки копии: X = 844, Y =-16. Поворот скопированной панели выполняется командой «Поворот фрагмента» (кнопка ) с заданием координат центра поворота (X = 844, Y = -16) и величины угла поворота (Fi = 90°).

К аналогичному результату можно прийти и другим способом: сначала выделить нужную панель и скопировать ее в буфер, затем поставить ее из буфера в какое-либо место поля чертежа и выполнить команду, совмещающую операции переноса фрагмента и его поворота на заданный угол (команда «Сдвиг и поворот фрагмента» - кнопка вкладки «Операции»).

Рис. 5.15 Установка вертикальной панели заданного размера

В результате выполнения описанных выше операций получается частичная модель корпуса углового стола, состоящая из дна и двух задних стенок.

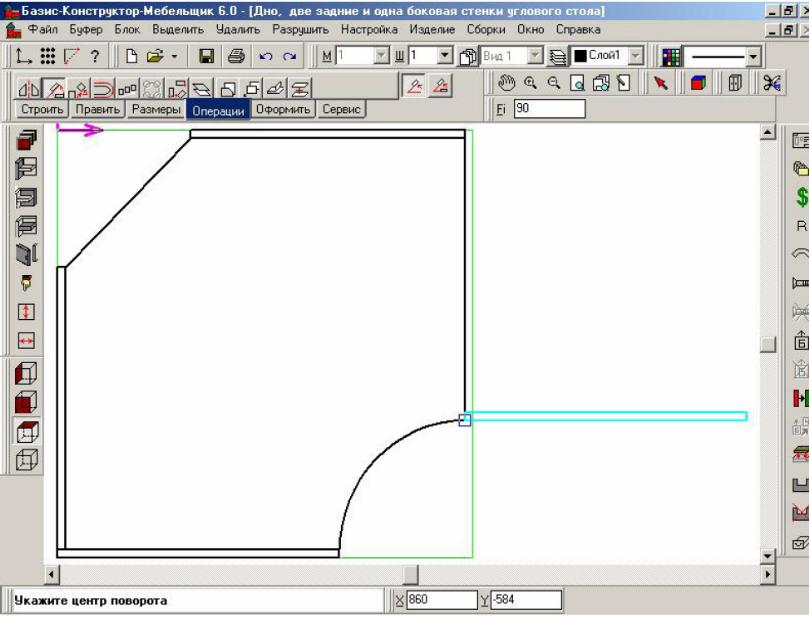

Аналогичным образом выполняется построение левой и правой боковых стенок в модели конструкции углового стола. Сначала на виде сверху устанавливается левая стенка заданного размера (W = 584 мм, H = 728 мм) с точкой привязки X = 0, Y = -860. Затем на виде спереди выполняется ее подъем на уровень дна изделия (вверх на 100 мм). Далее эта стенка копируется в точку привязки с координатами X = 860, Y = -584 (на виде сверху) и поворачивается на 90° против хода часовой стрелки (рис. 5.16). В заключение стенку необходимо сместить вправо на величину 16 мм.

Теперь необходимо поставить задний вертикальный щит, предварительно рассчитав его ширину, равную гипотенузе равнобедренного прямоугольного треугольника (см. рис. 5.10):

c = a2 + b2 = 2602 + 2602 = 135200 = 367,69 = 368 (мм) .

Установив на виде сверху панель заданного размера (W = 368 мм, H = 828 мм) в точке привязки с координатами X = 16, Y = -276 (рис. 5.17), выполнить ее поворот на 45° по ходу часовой стрелки (Fi = -45).

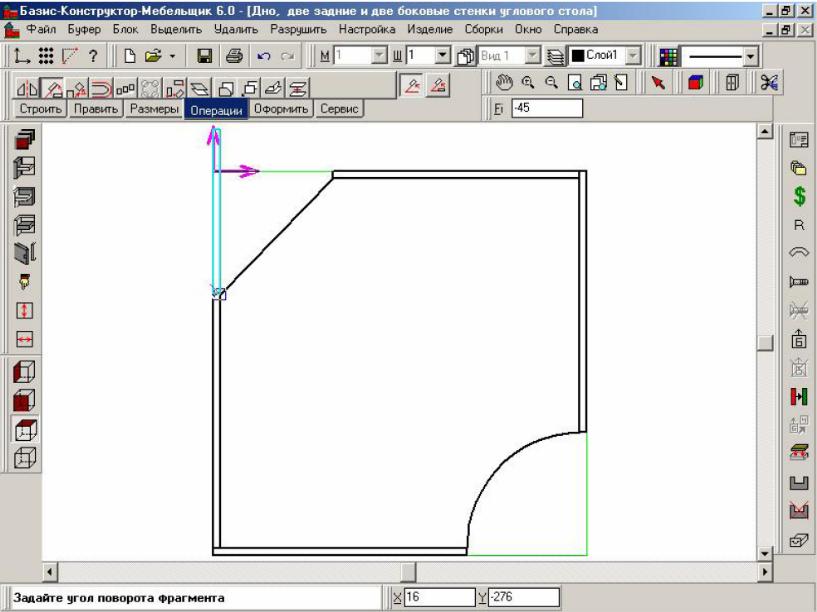

Рис. 5.16 Задание параметров для выполнения поворота боковой стенки

Примечание 1. Для изготовления качественного мебельного изделия необходимо, чтобы модель заднего щита в поперечном сечении была не прямоугольником (как показано на рис. 5.17), а равнобедренной трапецией с высотой 16 мм и длиной бедра около 22,63 мм. Другими словами, у заготовки мебельной детали для заднего щита углового стола потребуется сделать продольную фаску (вдоль всей высоты щита) с длиной фаски Dl » 23 мм и углом наклона Fi = 45°.

Современные деревообрабатывающие станки позволяют с высокой степенью точности выполнять подобные операции (например, путем фрезирования заданных поверхностей). К сожалению, в программе Базис-Мебельщик возможность построения подобных фасок не реализована.

Далее - путем копирования панели дна по точкам или через буфер - устанавливаются верхний горизонтальный щит и полка, которые в дальнейшем редактируются.

Верхний горизонтальный щит выполняет функцию панели усиления. Кроме того, к нему с помощью шурупов должна крепиться столешница: шурупы-саморезы ввинчиваются снизу, проходят панель усиления насквозь и входят в столешницу на глубину около 10 мм, т.е. они должны иметь потайную головку и длину 25 мм.

Рис. 5.17 Установка и поворот заднего щита углового стола

Поскольку стол предназначен для установки врезной чаши мойки, в панели усиления должен быть вырез, позволяющий поместить дно чаши мойки в емкость стола. Вырез имеет форму шестиугольника, а для его построения используется команда «Контур» (кнопка ) на вкладке «Строить», позволяющая начертить замкнутую ломаную линию.

При построении контура требуется выполнить расчеты по определению координат вершин шестиугольника. Необходимо отметить, что максимальная

ширина полосы панели усиления составляет 100 мм. Поэтому левая нижняя вершина шестиугольника (на виде сверху) имеет координаты X = 116, Y =-744.
