ІНЖЕНЕРНА І КОМП’ЮТЕРНА ГРАФІКА
РОБОЧИЙ ЗОШИТ
“Практична підготовка”
з розділів:
Графічне оформлення креслень
Методи проектування
Машинобудівне креслення
Студента _____ гр. ______________________________
(ініціали, прізвище)
Навчальний рік 20__ / 20__ .
2013-2014 Навчальний рік
ПЕРЕДМОВА
Робочий зошит складений відповідно до навчального матеріалу, що вивчається на 2 курсі, і забезпечує об'єм практикуму, встановлений робочою програмою дисципліни інженерної і комп’ютерної графіки. Він призначений для використання під час аудиторних практичних занять під керівництвом викладача, а також для самостійної роботи студентів.
Основою таких занять є розв’язання графічних завдань, які сприяють не тільки закріпленню теоретичного матеріалу, навчанню практичному застосуванню теорії, нарощуванню знань, умінь і навичок, але і розширюють кругозір студентів, учать логічному мисленню, розвивають просторові уявлення і просторове мислення, приводять їх до системи. В результаті здійснюється підготовка студентів до кваліфікованого самостійного виконання розрахунково-графічних робіт з інженерної і комп'ютерної графіки.
Рекомендаційний список літератури
Б.Д. Коваленко. Інженерна та комп’ютерна графіка. Навч. посіб. – К.:Каравела, 2008.-512с.
А. И. Лагерь. Инженерная графика. 2004-344с.
В.П.Большаков. Инженерная и компьютерная графика, Петербург 2004-592с.
В.Є. Михайленко, В.В. Ванін, С.М. Ковальов. Інженерна та комп’ютерна графіка. Підручник для студентів вищих закладів освіти. За ред. В.Є. Михайленка – К.: Каравела, 2003. – 344 с.
В.В. Ванін, А.В. Бліок, Г.О. Гнітецька. Оформлення конструкторської документації. Навч. посібник. 3-є вид. – К.: Каравела, 2004. – 160 с.
Хаскін А.М. Креслення. К. "Вища школа", 1985.
Боголюбов С.К., Васков А.В. Черчение. Изд."Машиностроение". 1991.
Черчение (под ред. А.С. Куликова) .М."Высшая школа", 1981.
Баранова Л.А., Панкевич А.Б. Основы черчения. М.Высшая Школа, 1982.
1 Ванін В.В., Бліок А.В., Гнітецька Г.О. Оформлення конструкторської документації: Навч. посіб. 3-є вид. – Каравела, 2004. – 160 с.
2 Верхола А.П., Коваленко Б.Д., Богданов В.М. та ін. Інженерна графіка: креслення, комп’ютерна графіка: Навч. посіб. / За ред. А.П.Верхоли. – К.Каравела, 2005. – 304 с.
3 Казанчан А.К. Інженерна і комп’ютерна графіка: Навч. посіб. для студентів морських вищих заклад. освіти. – Херсон: ХДМІ, 2008. – 188 с.
Розділ 1 практична підготовка Графічне оформлення креслень
Мета вивчення теми і виконання графічної роботи
1) Вивчити правила виконання й оформлення креслень і надати методичну допомогу з цього напрямку.
2) Засвоїти терміни і поняття, що відносяться до геометричних побудов, виконання й оформлення креслень, розвинути технічне мислення.
В результаті вивчення теми і виконання графічних завдань курсант (студент) повинен
знати:
загальні правила оформлення креслень (формати, форми основного напису, масштаби, графічний алгоритм початкових дій щодо виконання креслення та алгоритм його виконання);
типи ліній креслення, їх накреслення, параметри і призначення;
основні правила нанесення розмірів;
співвідношення параметрів букв і цифр шрифту креслярського типу Б;
простіші геометричні побудови і спряження ліній дугами кола;
уміти:
правильно оформляти поле креслення, основний напис і додаткові графи до нього;
дотримувати на кресленні типи, призначення і товщини ліній за ГОСТ 2.303-68, вміти будувати обводи технічних форм, що складаються з дуг кіл, правильно наносити лінійні та кутові розміри елементів виробу.
Література:
[1, розділи 1, 2]; [2, розділи 1,2]; [3, с. 11-19]; [4, с. 6-9]; [5, розділ 2].
2.1.1 Що таке формат конструкторського документу?
____________________________________________________________________________________________________________________________________
2.1.2 Розміри форматів конструкторських документів стандартизовані за ГОСТ 2.301-68, який передбачає для графічних документів тільки п’ять основних форматів. Назвіть їх позначення і розміри сторін і запишіть у таблицю 2.1.1.
Таблиця 2.1.1 – Основні формати за ГОСТ 2.301-68
Позначення формату |
|
|
|
|
|
Розміри сторін в мм |
|
|
|
|
|
2.1.3 Чому існує тільки п’ять основних форматів для графічних конструкторських документів?
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2.1.4 Що таке “креслярські споживчі аркуші” ? Яку першу графічну операцію слід виконати на споживчому аркуші до початку виконання безпосередньо креслення виробу? Яку наступну графічну операцію обов’язково виконують за першою? Напишіть назви ліній на рисунку 2.1.1. і
|

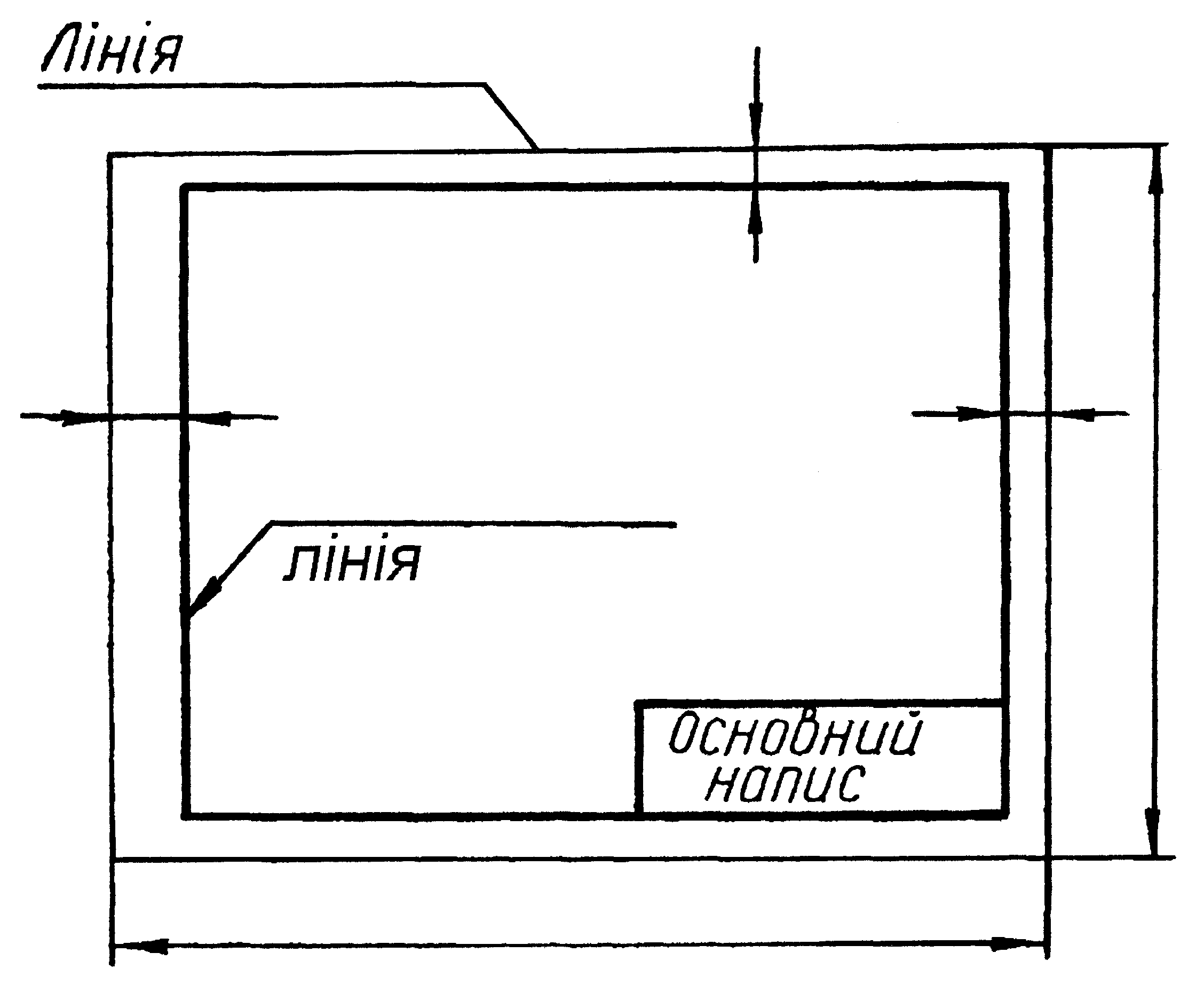

поставте пропущені розміри і роз- міри формату А3. ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ |
Рисунок 2.1.1 |
2.1.5 Як бути в тому випадку, коли для виконання креслення не підходить жоден із п’яти основних форматів? Як називають інші формати і як їх позначають?
______________________________________________________________________________________________________________________________________________________________________________________________________
2.1.6 Яку зовнішню геометричну форму придають креслярським олівцям і чому саме таку, як їх маркують за твердістю? Чому канцелярськими циліндричними олівцями не рекомендується виконувати креслення?
__________________________________________________________________
____________________________________________________________________________________________________________________________________
2.1.7 Яким інструментом слід гострити креслярські олівці? __________________________________________________________________

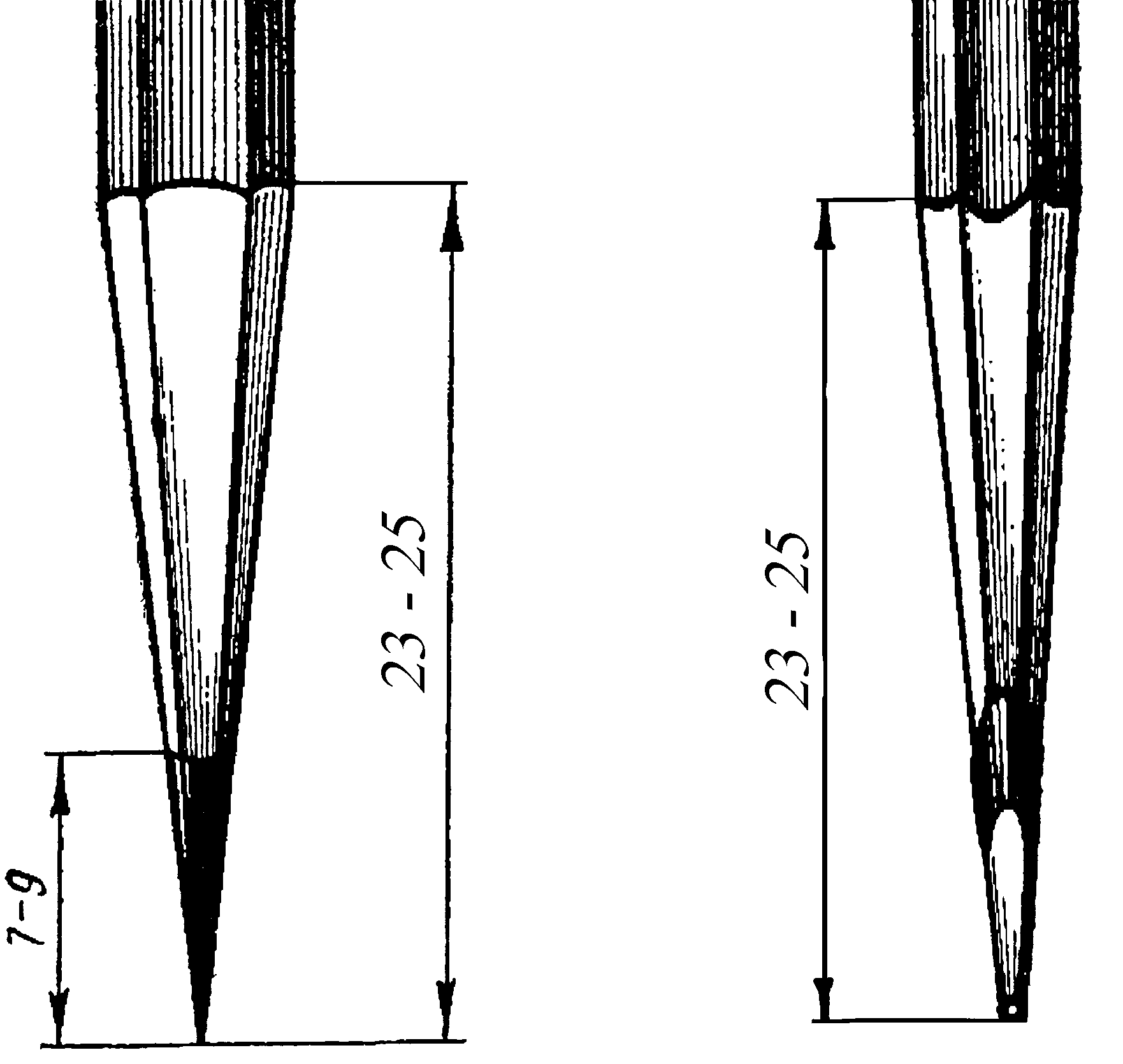

Загостріть два креслярські олівці за двома типами як показано на рисунку 2.1.2 і покажіть викладачеві.
|
2.1.8 Які слід застосовувати рухи при проведенні ліній на кресленні? _______________________________ _______________________________ _______________________________ _______________________________ _______________________________ _______________________________ _______________________________ _______________________________ _______________________________ |
а) б) Рисунок 2.1.2 а – загострення креслярського олівця у вигляді конуса; б – у вигляді зрізаного циліндра |
2.1.9 Що таке основний напис, де на кресленні його розміщують на форматі А4 та інших, скільки існує форм основного напису, їх габаритні розміри і застосування.
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

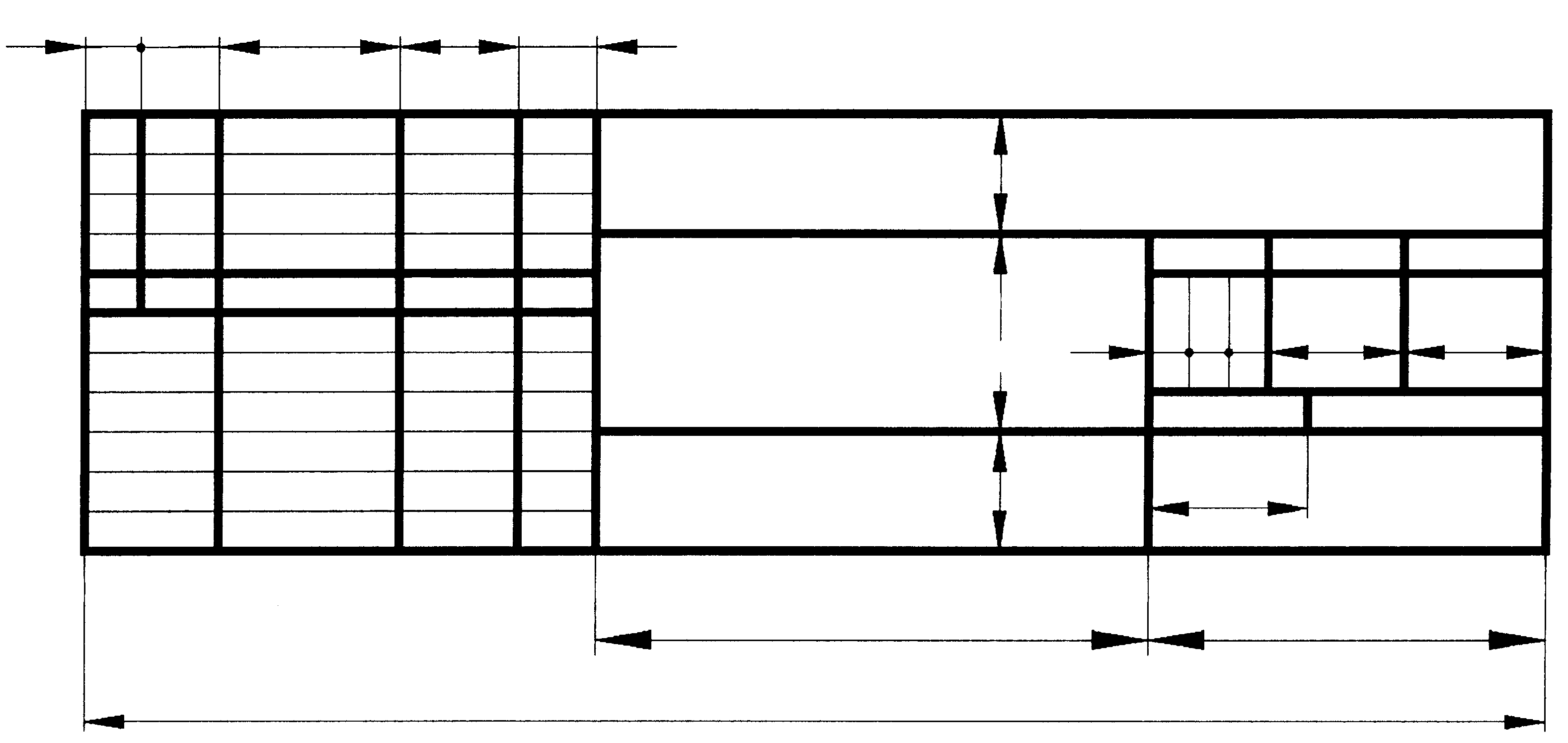

2.1.10 На рисунку 2.1.3 поданий “німий” бланк основного напису. Заповнити його основні графи, що зазначені у ГОСТ 2.104-68, і нанести розміри над розмірними лініями.
Рисунок 2.1.3 – Основний напис за формою 1 ГОСТу 2.104-68,
що застосовують на кресленнях і схемах на першому їх аркуші
2.1.11 Що називають масштабом креслення? (З нижчеподаних відповідей відмітьте ту, що дає правильну відповідь на запитання).
а) відношення лінійних розмірів зображення виробу на кресленні до відповідних лінійних розмірів виробу в натурі;
б) відношення лінійних розмірів виробу в натурі до відповідних лінійних розмірів виробу на кресленні;
в) відношення величини площі плоского контуру зображення виробу до дійсної величини цього плоского контуру виробу в натурі;
г) відношення величини дійсної площі плоского контуру виробу до величини площі цього плоского контуру виробу на зображенні;
д) правильна відповідь відсутня.
2.1.12 Які три типи масштабів встановлює ГОСТ 2.302-68 для виконання креслень? Відповідь наведіть у таблиці 2.1.2.
Таблиця 2.1.2 – Масштаби за ГОСТ 2.302-68
Тип масштабу |
Значення величини масштабу |
|
|
|
|
|
|
2.1.13 Масштаб на кресленні записують __________________________
__________________________________________________________________. Якщо будь-яке зображення креслення виконано в іншому масштабі, то масштаб цього зображення записують _________________________________
__________________________________________________________________.
2.1.14 На кресленні деталі в основному написі вказаний масштаб 1 : 2, а на елементі деталі нанесений розмір довжини її 100 мм. Чому дорівнює довжина зображення цього елемента на кресленні?
Відповідь: довжина зображення елемента деталі на кресленні l = _____ мм.
2.1.15 Креслення деталі виконано в масштабі 2:1 і нанесена величина кута = 60о між двома його елементами. Яка повинна бути у дійсності величина кута на зображенні?
Відповідь: величина кута на зображенні між двома елементами деталі 1 = ___ о.
2.1.16 Підкресліть, який з наведених нижче масштабів не відповідає вимогам ГОСТ 2.302-68?
а) 1:1; б) 1:2; в) 1:2,5; г) 1:3; д) 1:4; е) 4,5:1.
2.1.17 Підкресліть, який з наведених нижче масштабів відноситься до масштабу збільшення?
а) 1:1; б) 1:2; в) 1:50; г) 2,5:1; д) 1:10; е) 1:75.
2.1.18 На кресленні деталі вказане числове значення лінійного розміру її елемента: 100 мм. Коли зробили вимірювання величини зображення цього елемента, то було встановлено, що його величина дорівнює 25 мм. У якому масштабі виконано креслення деталі?
Відповідь: креслення деталі виконано у масштабі М __ : __ .
2.1.19 Підкресліть, який із поданих нижче форматів відноситься до додаткових (розміри наведені в мм).
а) 297 х 210; б) 297 х 420; в) 297 х 630; г) 420 х 594; д) 841 х 594.
2.1.20 Яким чином утворюють додаткові формати і як їх позначають? Наведіть розміри будь-якого додаткового формату на основі формату А3 та напишіть його позначення.
______________________________________________________________________________________________________________________________________________________________________________________________________
2.1.21 Які розміри сторін має формат А4, А3?
Відповідь: формат А4 має розміри: ______ х ______ мм;
формат А3 має розміри: ______ х ______ мм.
2.1.22 У яких межах вибирають товщину суцільної товстої основної лінії?
Відповідь:
товщина суцільної товстої основної лінії s = ___ . . . ___ мм.

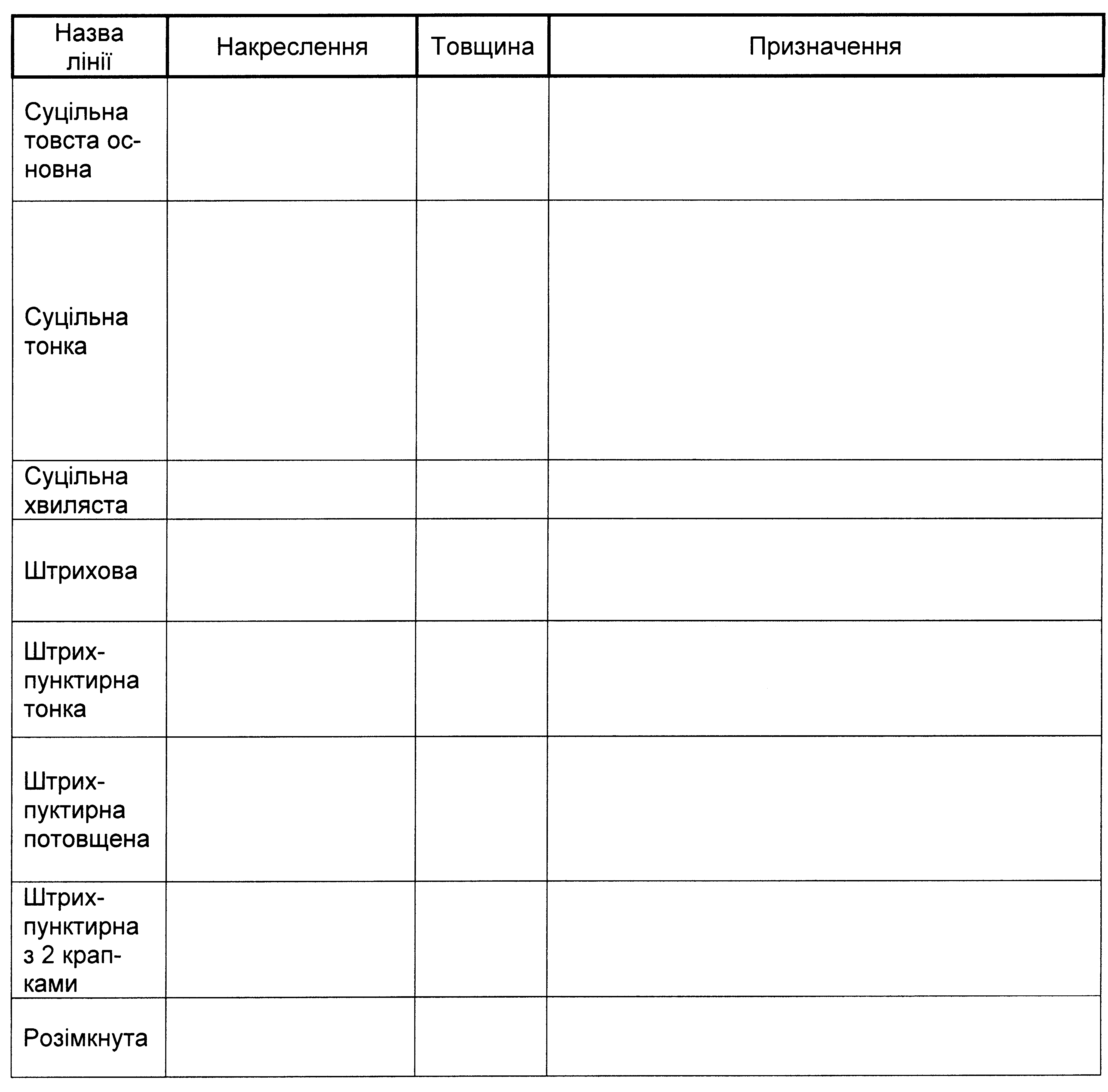

2.1.23 Заповнити вільні графи таблиці 2.1.3. При накресленні типів лінії нанести розміри їх конструктивних елементів.
Таблиця 2.1.3 – Різновиди ліній креслення та їх призначення за ГОСТ 2.303-68
2.1.24 Лінійні розміри на креслення вказують у одиницях вимірювання _____________, а кутові – у__________________________________________.
2.1.25 Виносні лінії повинні виходити за кінці стрілок розмірних ліній на __________ мм.
2.1.26 Мінімальна відстань між паралельними розмірними лініями становить ______ мм, а першої розмірної лінії від лінії контуру _______ мм.
2.1.27 Якщо на кресленні нанесено декілька паралельних розмірних ліній, то розміри над ними наносять (яким чином?) у __________________ порядку.

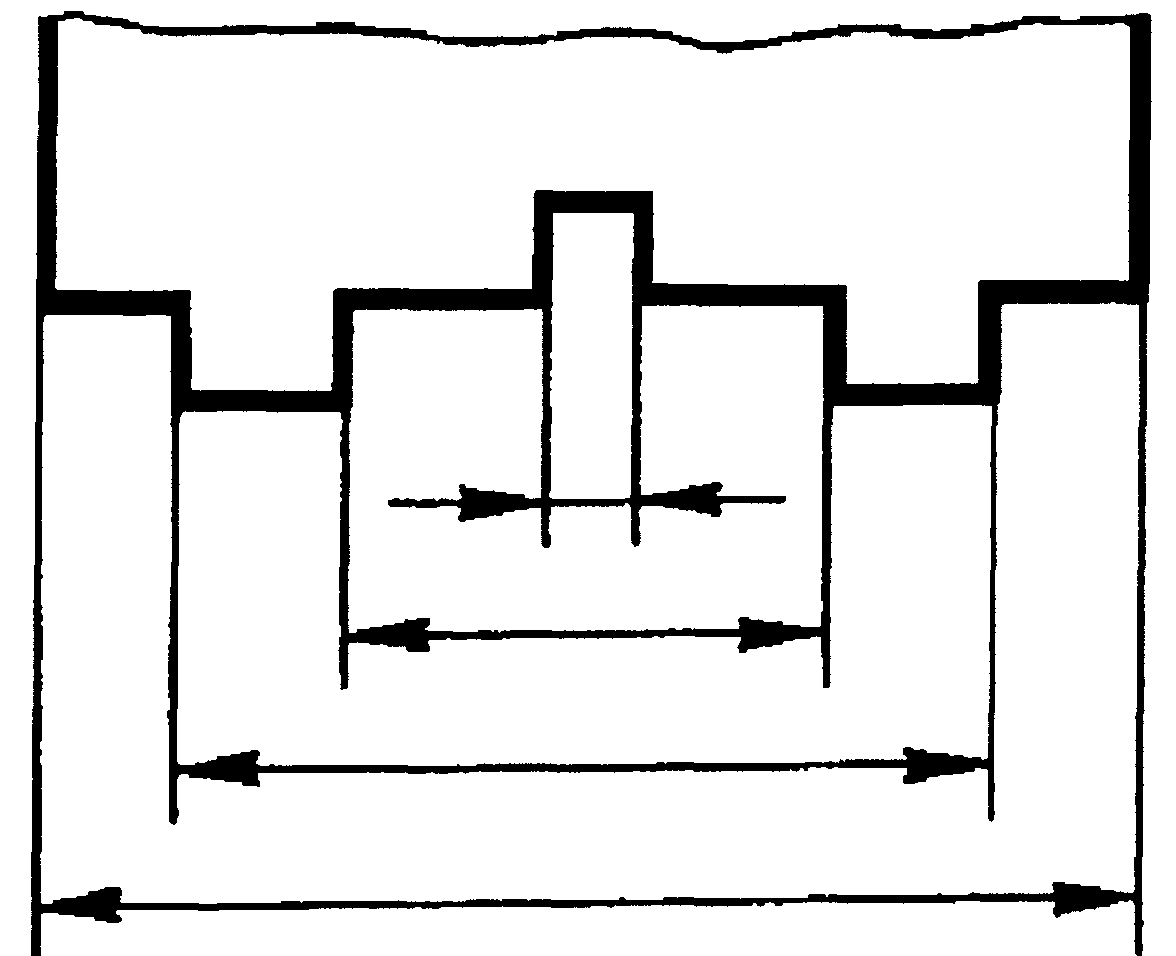

Нанесіть розміри над паралельними розмірними лініями на рисунку 2.1.4, якщо числові значення їх у мм у порядку зверху донизу становлять: 5; 25; 40; 55.
|
Рисунок 2.1.4 – Нанесення паралельних розмірів |

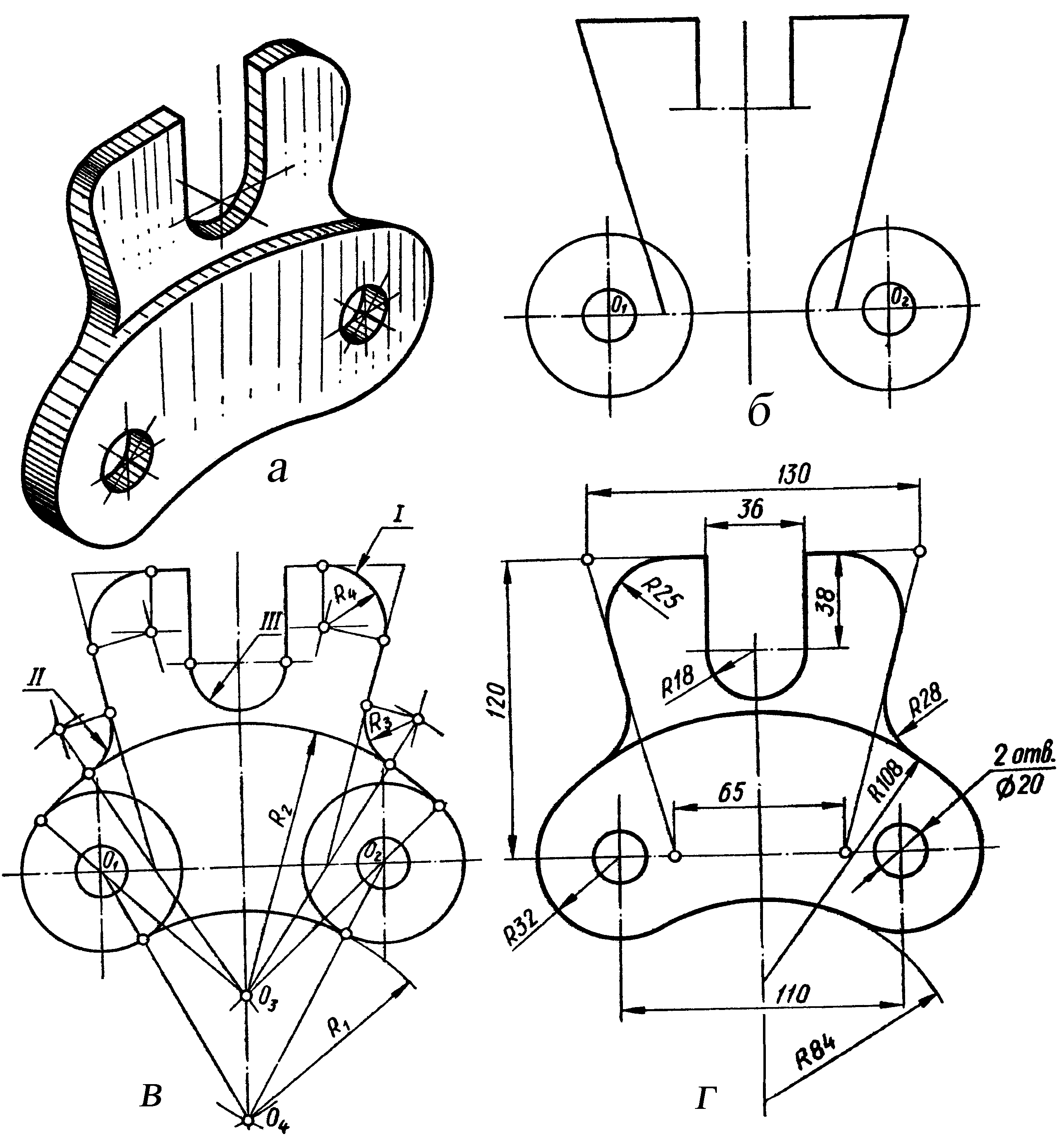

2.1.28 За аксонометричним ізометричним зображенням прокладки (рисунок 2.1.5, а) і наведених етапів накреслення її контуру із застосуванням побудов спряжень між двома прямими, прямою і колом і двома колами (для довідок на рисунку 2.1.6 наведені приклади виконання елементарних спряжень) накреслити на окремих двох аркушах формату А4 у масштабі 1:1, а потім у масштабі 1:2 контур прокладки з дотриманням типів ліній за ГОСТ 2.303-68. Нанести вказані розміри з дотриманням вимог ГОСТ 2.307-68.
Алгоритм виконання побудов
1 Креслення контуру прокладки починають з проведення вертикальної осі симетрії і центрових ліній (рисунок 2.1.4, б).
Креслять два кола 20 мм на відстані 110 мм одне від одного і з цих самих центрів проводять кола радіусами R32 мм (при виконанні креслення у М1:1 відкладають натуральні розміри, а у М1:2 – вдвічі менші).
Виконують суцільними тонкими прямими лініями зовнішній контур прокладки, що має форму рівнобічної трапеції з основами 130 та 65 мм і висотою 120 мм. Проводять паралельні прямі верхнього вирізу, використовуючи розміри 36 і 38 мм (рисунок 2.1.5, б).
2 Виконують зовнішнє спряження кіл R32 дугою радіуса R84 (рисунок 2.1.4 в). Центр О4 спряжувальної дуги визначиться, якщо зробити дві засічки з центрів О1 і О2 радіусом R = 32 + 84 мм.
Виконують внутрішнє спряження цих самих кіл дугою радіуса R108. Центр цього спряження О3 лежить на перетині дуг, проведених з центрів О1 і О2 радіусом R = 108 – 32 мм.
Будують спряження гострих кутів при верхній основі трапеції радіусом R25 і спряження похилої бічної сторони трапеції з дугою радіуса R108 за допомогою радіуса R28 (ці спряження позначені на рисунку 2.1.5,в цифрами I і II).
Заокруглюють паралельні прямі вирізу дугою радіуса R18 (спряження III).
3 Перевіряють рисунок, наводять його відповідними типами ліній і проставляють розміри (рисунок 2.1.5,г).
|
Рисунок 2.1.5 – Прокладка а – ізометрична аксонометрія прокладки; б – початок креслення контуру прокладки; в – побудова спряжень між двома прямими, прямою і колом; двома колами; г – завершений вигляд креслення контуру прокладки із дотриманням ліній креслення за ГОСТ 2.303-68 і нанесенням розмірів за ГОСТ 2.307-68 |

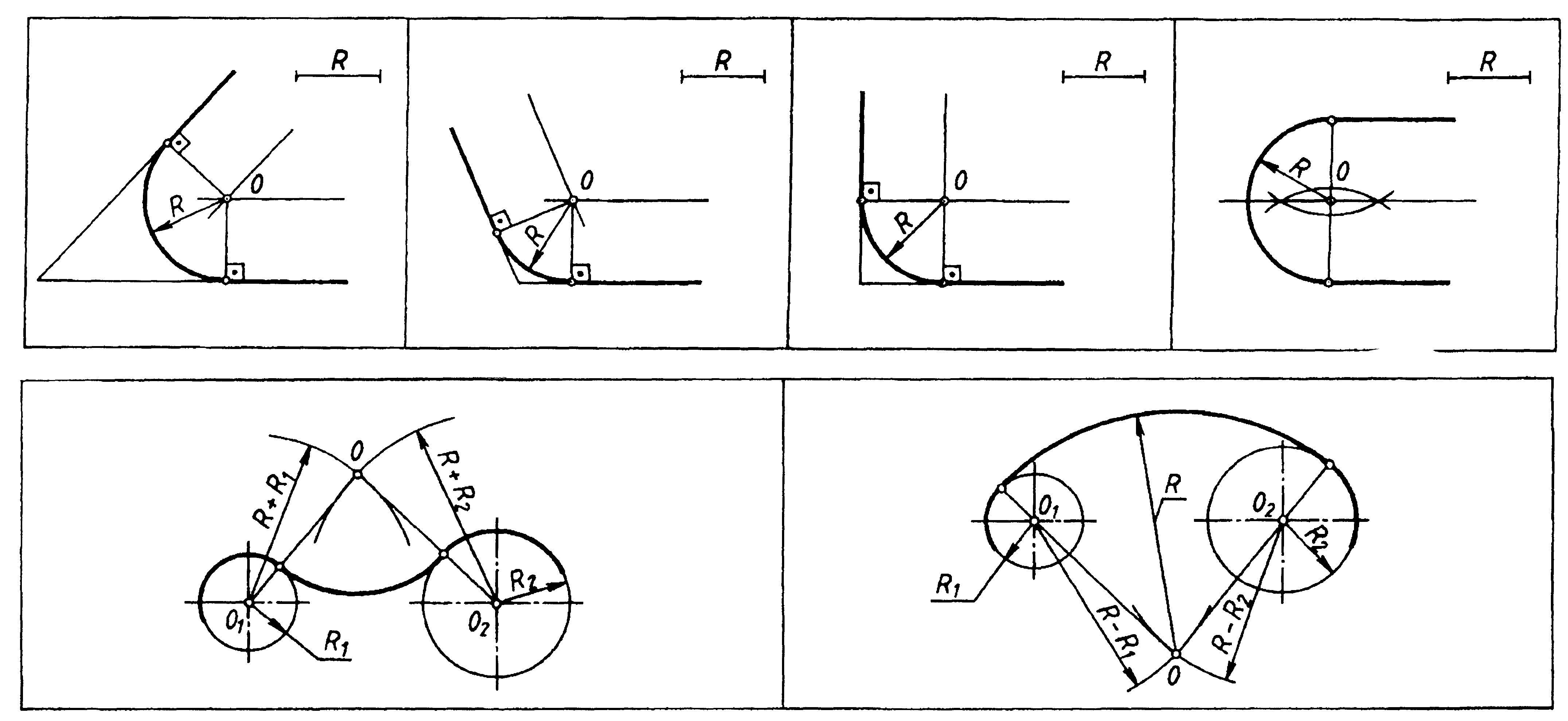

Рисунок 2.1.6 – Приклади виконання елементарних спряжень |
2.1.29 За поданими нижче рисункам 2.1.7 2.1.9 вивчити конструкцію і методику написання букв шрифту креслярського типу Б за ГОСТ 2.304-81, а потім за допомогою літератури заповнити вільні графи у таблиці 2.1.4.
Після цього шрифтом розміру 10 типу Б написати від руки зображені малі букви двічі поруч із зразковим написанням букви (рисунок 2.1.10).
Довідка

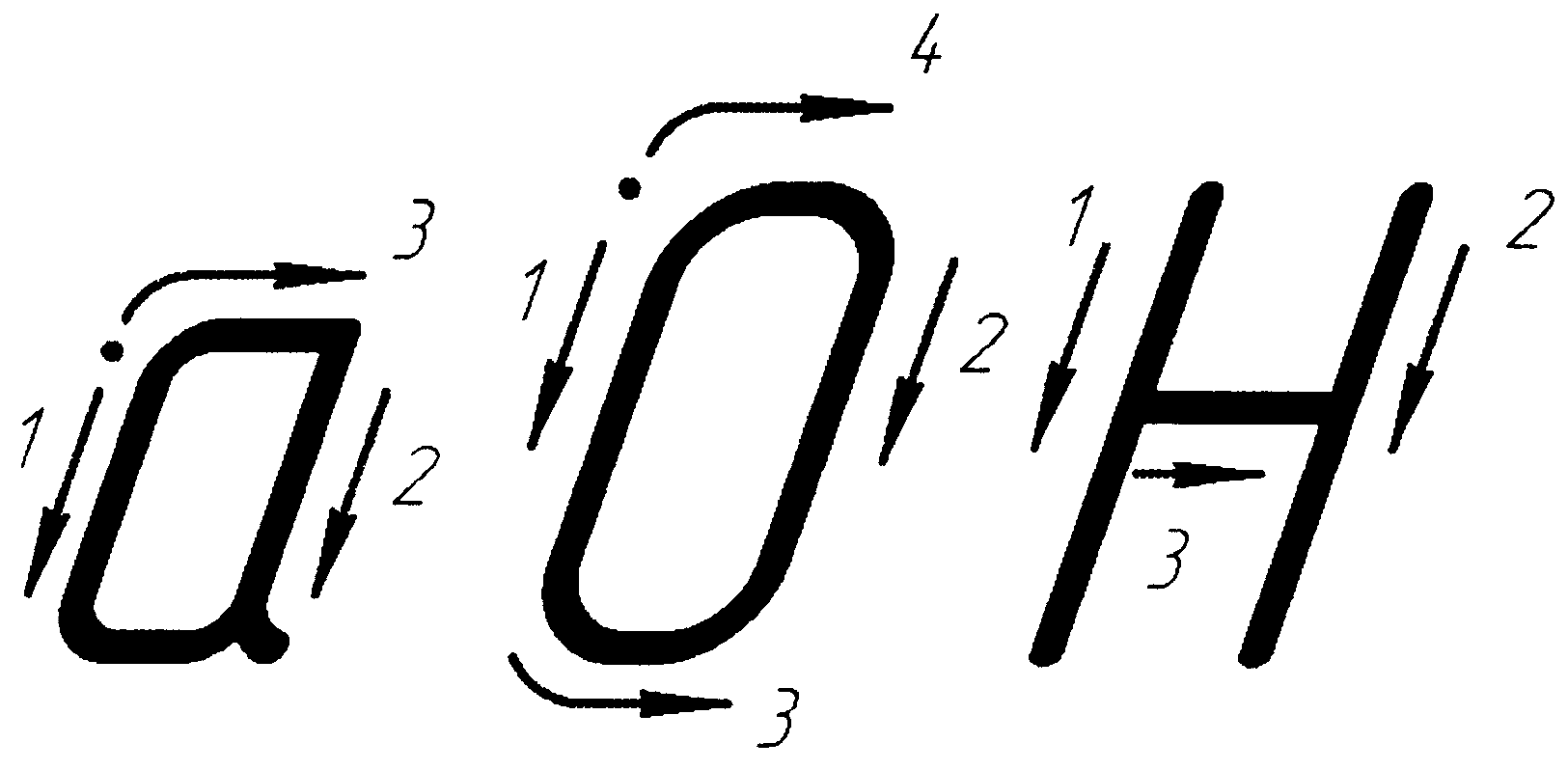

Рука при написанні букви повинна рухатися зліва направо і зверху донизу, як показано нижче на рисунку 2.1.7.
|
Рисунок 2.1.7 – Рухи руки, за допомогою яких пишуть букви
Стандарт встановлює два типи шрифту за товщиною ліній: тип А з товщиною ліній d = h/14 і тип Б з товщиною ліній d = h/10. Крім того ці два типу можуть мати нахил 75о до горизонтальних ліній креслення, а можуть виконуватися без нахилу.
На навчальних кресленнях рекомендується виконувати шрифт типу Б з нахилом (для розмірних чисел і всіх надписів).
Навчання написанню шрифту виконують з використанням допоміжної сітки (рисунки 2.1.8; 2.1.9), яку будують тонкими лініями гостро заточеним олівцем марки Т. Написання букв по сітці виконують олівцем марки ТМ або М спочатку тонкими лініями від руки, а потім обводять їх остаточно з дотриманням товщини лінії шрифту.

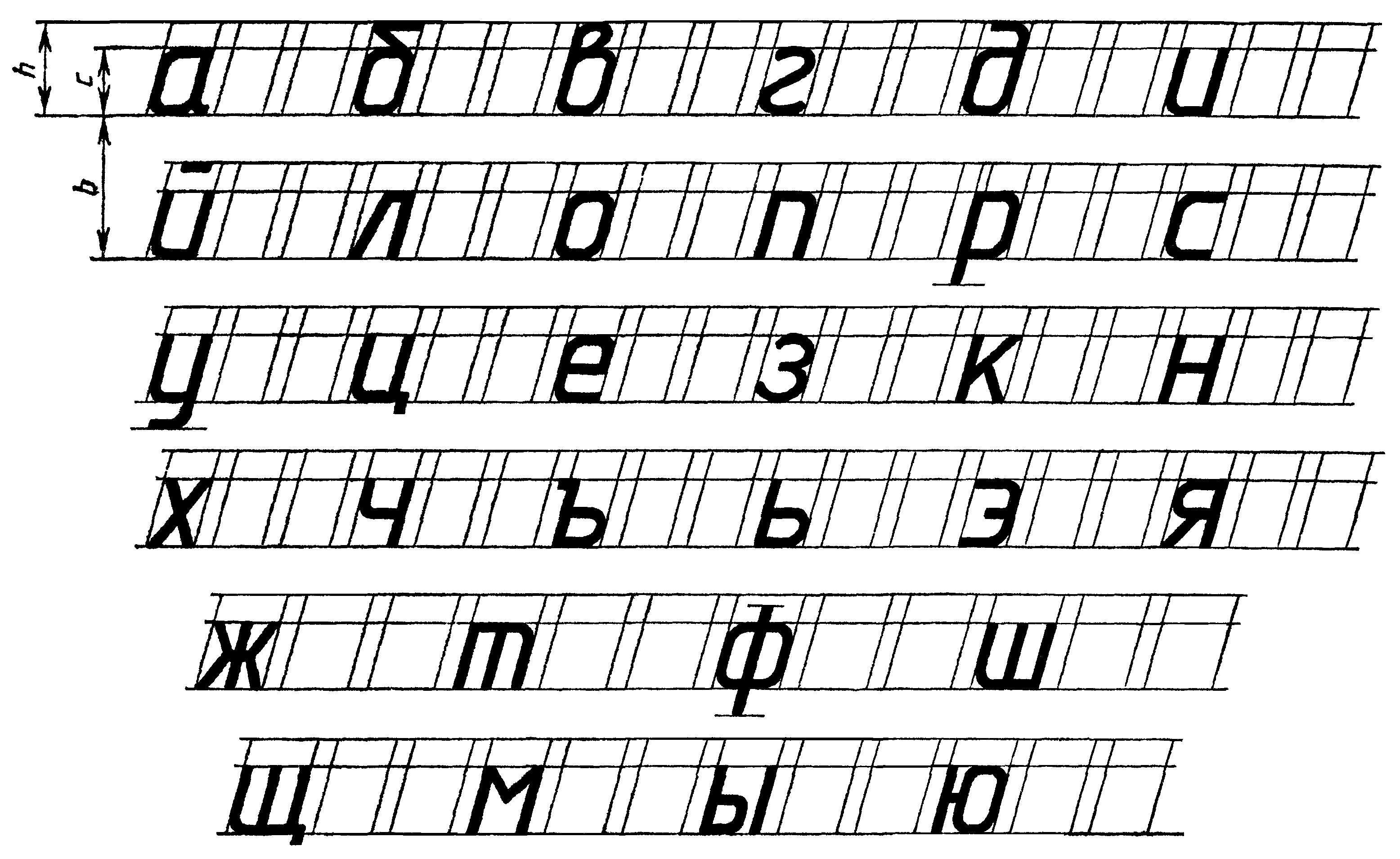

Рисунок 2.1.8 – Креслярський шрифт типу Б (великі букви за ГОСТ 2.304-81) |
|

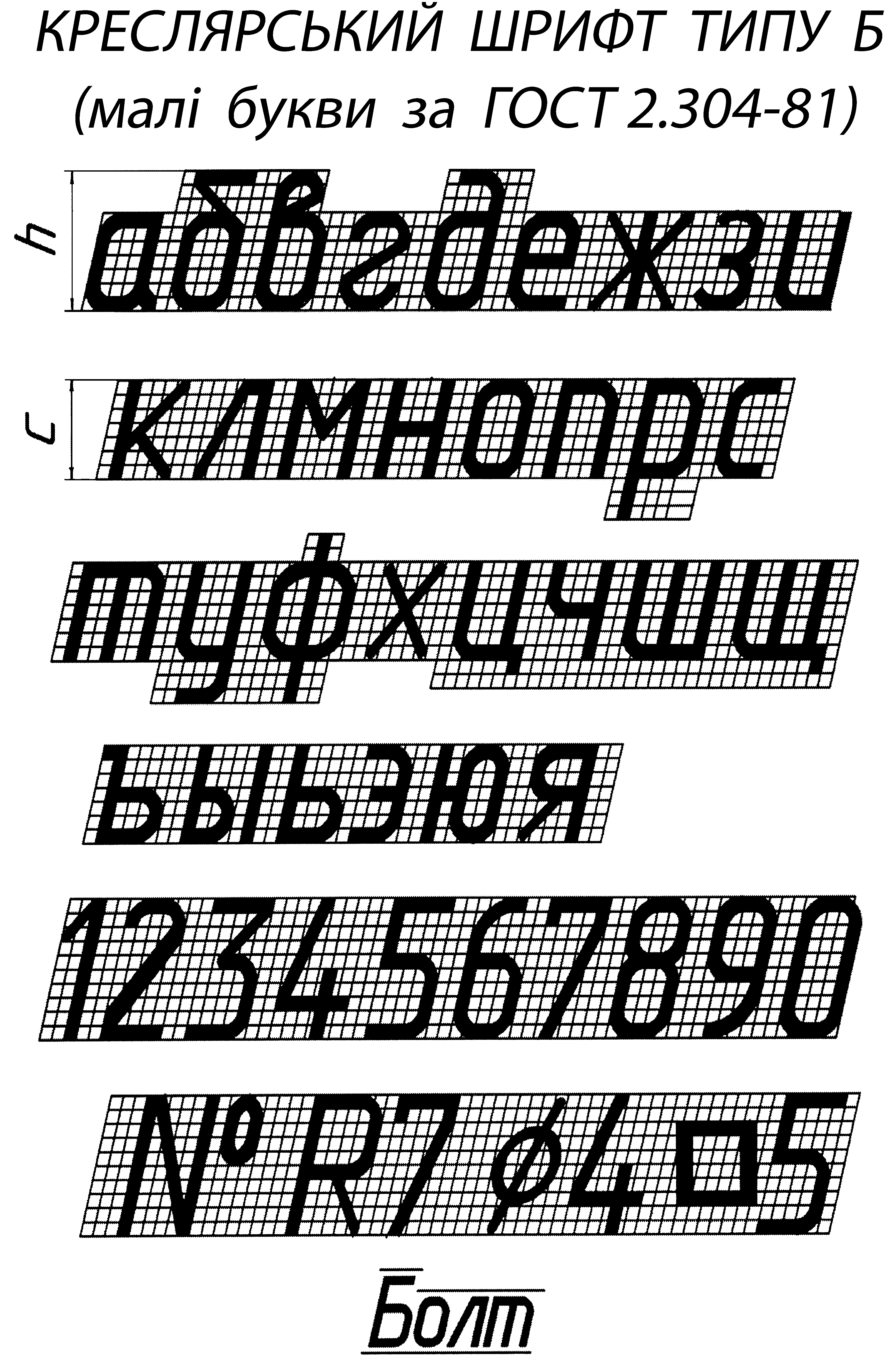

Рисунок 2.1.9 – Креслярський шрифт типу Б (малі букви за ГОСТ 2.304-81) |
Таблиця 2.14 Параметри шрифту типу Б за ГОСТ 2.304-81
Параметр шрифту |
Позна-чення |
Відносний розмір |
Розмір шрифту, мм |
|||||||
1,8 |
2,5 |
3,5 |
5,0 |
7,0 |
10 |
14 |
20 |
|||
1 Розмір шрифту – висота великих літер |
h |
|
|
|
|
|
|
|
|
|
2 Висота малих літер |
c |
|
|
|
|
|
|
|
|
|
3 Відстань між літерами |
a |
|
|
|
|
|
|
|
|
|
4 Мінімальний крок рядків |
b |
|
|
|
|
|
|
|
|
|
5 Мінімальна відстань між словами |
e |
|
|
|
|
|
|
|
|
|
6 Товщина ліній шрифту |
d |
|
|
|
|
|
|
|
|
|
7 Ширина літери |
g |
|
|
|
|
|
|
|
|
|
|
Рисунок 2.1.10 – Шрифт типу Б розміру 10 |
