Лекція №17. Тема. Теплові вимірювальні перетворювачі
План
Призначення теплових вимірювальних перетворювачів
Класифікація теплових вимірювальних перетворювачів
Поняття про термопари
Теплові вимірювальні перетворювачі, що серед вимірювальних перетворювачів чи не найчастіше застосовуються на теплових електростанціях та теплоелектроцентралях, поширені й на підприємствах усіх галузей промисловості, де у технологічному процесі використовують тепло.
У багатьох точках технологічного процесу вимірюють температури за допомогою термоелектричних чи терморези-стивних перетворювачів. Термоелектричні перетворювачі — це в основному термопари, а терморезистивні — це термометри опору.
Термопари є генерувальними перетворювачами. Кожна з них складається з двох різнорідних проводів, з'єднаних у одному з кінців зварюванням чи лютуванням. У термопар термоелектрорушійна сила виникає за наявності різниці температур місць з'єднання цих різнорідних провідників, перше з яких розташоване у місці вимірювання температури (де знаходиться саме місце зварювання), а друге — у місці приєднання цих провідників до електровимірювальних приладів, що вимірюють термо-ЕРС.
Для вимірювань різних величин температур використовують і різні термопари. Так, для температур нагріву не вищих за 600 °С користуються мідноконстантановими термопарами, для температур до 1600 °С — платинородій-плати-новими, до 2500 °С — вольфраморенієвими. Тут вказані найбільш допустимі для вказаних термопар температури короткочасного нагріву. Якщо ж термопару використовують протягом тривалого часу, то допустима температура повинна бути дещо меншою (на декілька сотень градусів).
Відносно величини створюваних термопарами термо-ЕРС, то з названих термопар найбільшу має хромель-копе-лева термопара (66,4 мВ при 800 °С), а найменшу — плати-нородій-платинова (16,76 мВ при 1600 °С).
Наведені величини термо-ЕРС передбачають, що кінці термопар, приєднані до вимірювальних приладів, перебувають при температурі 0 °С. У реальних умовах експлуатації приладів, коли температура навколо них буде близько 20 °С, справжні значення термо-ЕРС будуть дещо меншими.
Для кожного типу термопари передбачена своя залежність величини термо-ЕРС від величини температури між кінцями термопари. Ці залежності наведено у Державному стандарті на термопари, де вони дещо відрізняються від прямих.

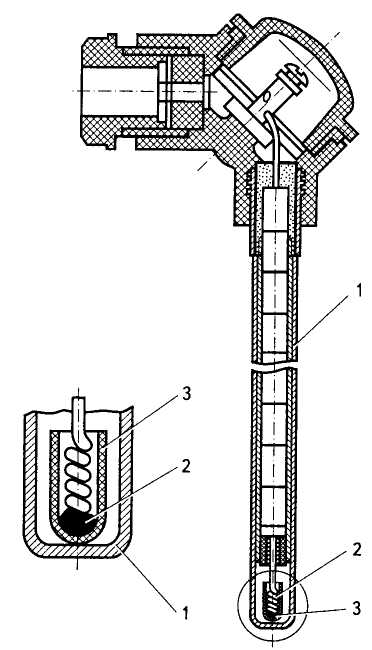

Рис. 18.7 Термопара з арматурою
Тому мілівольтметри, якими вимірюють ЕРС термопар, градуюють у одиницях температури, беручи до уваги наявність такого відхилення для термопар кожного типу. Якщо ж ці ЕРС вимірюють переносними мілівольтметрами, градуйованими у мілівольтах, то для точного вимірювання температури термопарою необхідно користуватись таблицями, де наведено залежність ЕРС кожного типу термопар від температури.
Кожну термопару вміщено в арматуру, що захищає її від зовнішніх чинників та фіксує постійне місце її встановлення. У більшості випадків (рис. 18.7) арматуру / виготовлено з металу, до температури 400 °С — з міді чи латуні, до 700...800 °С — зі сталі, а для температур, більших ніж 1000... 1200 °С, — з порцеляни чи кварцу. Місце зварювання проводів термопари 2 ізолюється від денця металевої захисної трубки керамічним наконечником 3. Проводи термопари, що виходять з арматури, приєднані до контактів, закріплених у з'єднувальній коробці арматури. Всередині арматури проводи термопари ізольовано один від одного керамічними трубками чи бусами, а простір між ізольованими проводами і стінкою арматури засипано керамічним порошком.
Через штуцер, вставлений під прямим кутом до арматури, проходять проводи від вимірювальних приладів, що приєднуються до проводів термопари через затискачі, встановлені у з'єднувальній коробці арматури.
Якщо термопара працює при особливо високих температурах, арматура може охолоджуватись на більшій частині своєї довжини пристроєм водяного охолодження, виконаним у вигляді металевої трубки з двошаровою стінкою, у щілині, між шарами якої циркулює охолоджувальна вода, що надходить до цього проміжку та виходить з нього через штуцери, встановлені у верхній частині охолоджувального пристрою.
У щілині між шарами стінки охолоджувача є перетинки, які забезпечують проходження охолоджувальної води по всьому об'єму щілини.
• Терморезистивні перетворювачі (термометри електричного опору) — це вимірювальні перетворювачі, де використовується здатність провідників (іноді — напівпровідників) змінювати свій питомий опір під впливом температури, що є навколо них.
Найпоширенішими є перетворювачі, виготовлені з мідного чи платинового проводу. Мідні перетворювачі виконують для роботи при температурах від —50 до 180 °С, платинові ж розраховано на більший діапазон вимірюваних температур, а саме: від —200 до 1100 °С.
Терморезистивні перетворювачі можуть бути зроблені й зі стального або нікелевого проводу, але таке буває рідко.
Рис. 18.8 Загальний вигляд терморезистора
Терморезистори виконані з мідного ізольованого проводу, закладені у мідну трубку, заповнену керамічним піском.
Платинові терморезистори виконані у вигляді тонких спіралей, закладених у поздовжні канавки керамічного каркаса. Як і у мідних перетворювачах, порожні місця тут засипано порошком оксиду алюмінію, бо очікувані температури тут більші, ніж у мідних, і оксид алюмінію буде більш доцільним.
Ці терморезистори закладають у металеві (з нержавіючої сталі) трубки, які захищають їх від механічних пошкоджень.
Загальний вигляд складеного терморезистора зображено на рис. 18.8.
Деякі терморезистори можуть бути виконані на основі напівпровідникових матеріалів, що мають величину температурного коефіцієнта питомого опору у декілька разів більшу, ніж у металів. На них можна було б створити досить точну систему вимірювань температури, але стає цьому на заваді значна нелінійність їхніх характеристик, незбіг характеристик однотипних елементів, різниця температурних коефіцієнтів питомого опору в сусідніх зразках, значна різниця величин номінальних опорів сусідніх зразків.
І все ж за невисоких температур (до 200...300 °С) напівпровідникові терморезистори застосовуються у системах вимірювань температури, а дещо частіше — і в системах автоматичного регулювання температури.
