Порівняння розмірних стилів і змінних
Є можливість перегляду всіх властивостей розмірного стилю. Розмірні стилі, описані в кресленнях, вставлених як зовнішні посилання, обробляються окремо від розмірних стилів поточного креслення.
Існує можливість отримати список розмірних стилів креслення. Можна також переглянути список значень всіх розмірних системних змінних або тільки тих змінних, які визначаються розмірним стилем.
При перегляді поточного стану всіх розмірних системних змінних відображається список значень з урахуванням перевизначень, застосовуваних для поточного розмірного стилю. Крім того, є можливість отримання списку відмінностей параметрів між зазначеним іменованих і поточним розмірними стилями.
Управління геометрією розмірів
Є можливість управління відображенням розмірних ліній, внесених ліній, стрілок і маркерів центру.
Управління розмірними лініями
Можна змінювати властивості розмірних ліній, включаючи колір, товщину і інтервал.
Є можливість зміни різних властивостей розмірних ліній. Існує можливість:
Вказувати колір і товщину лінії для візуального ефекту і друку.
Відключати відображення розмірної лінії або, якщо вона розділена текстом, одну або обидві її половини.

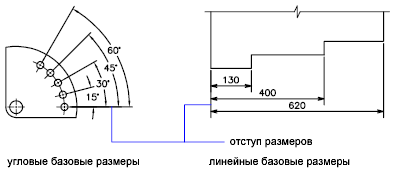

Задавати інтервал між сусідніми розмірними лініями в базових розмірах.
Вказувати відстань, на яку розмірна лінія виходить за виносні лінії, для закінчень розмірних ліній на будівельних кресленнях (з похилими зарубками).
Управління виносними лініями
Можна змінювати властивості внесених ліній, включаючи колір, товщину, перевищення і довжину зсуву.
Існує можливість:
Вказувати колір і товщину лінії для візуального ефекту і друку.
Відключати відображення однієї або обох виносних ліній ("придушувати"), якщо вони не використовуються або при нестачі місця.
Вказувати відстань, на яку виносні лінії виходять за розмірну (подовження)
Вказувати відступ вихідної точки подовження, відстань між вихідною точкою виносної лінії та її початком.
Вказувати фіксовану довжину виносних ліній - відстань від розмірної лінії до вихідної точки виносної лінії.
Вказувати тип переривчастою лінії, що часто використовується для центрових ліній.
Змінювати кут виносних ліній обраного розміру, роблячи їх похилими.
Виносні лінії фіксованої довжини
Можна вказати розмірний стиль, який встановлює повну довжину виносних ліній від розмірної лінії до вихідної точки розміру.
Відстань відступу виносної лінії від вихідної точки ніколи не буде менше значення, вказаного системної змінної DIMEXO .
Управління стрілками на кінцях розмірних ліній
Процедури | Команди | Системні змінні | Пов'язані теми
Символами стрілок у розмірів і виносок можна управляти, у тому числі їх типом, розміром і видимістю.
Можна вибрати стандартні типи стрілок або створити власні. Додаткові можливості:
Придушення відображення стрілок або використання тільки однієї стрілки.
Використання різного типу стрілок на кожному кінці розмірної лінії.
Керування розміром стрілок.
Зміна напрямку стрілки за допомогою контекстного меню розміру.
Примітка Зовнішній вигляд стрілок із зміненим напрямком зберігається у версіях, більш пізніх порівняно з AutoCAD 2002. Проте, при редагуванні креслення з відбитими стрілками в більш ранніх версіях, ніж AutoCAD 2006, напрямки стрілок будуть повернуті до вихідних.
Користувальницькі стрілки
Процедури | Команди | Системні змінні | Пов'язані теми
Користувач має можливість створювати власні стрілки.
Стрілки зберігаються як опису блоків. Для створення своїх стрілок необхідно описати блок і присвоїти йому ім'я. Детальніше про створення блоків див. розділ Створення блоків у кресленні .
Примітка В якості користувальницьких стрілок для розмірів або виносок неможливо використовувати аннотатівние блоки.
Остаточна величина стрілок залежить від глобального масштабного коефіцієнта розмірів для креслення. При нанесенні розміру відбувається вставка блоку в типове місце розташування стрілок. Для масштабних коефіцієнтів X і Y об'єкта задається значення глобальний масштабний коефіцієнт розмірної стрілки . Розмірна лінія обрізається з дотриманням зазорів розмірного тексту, що визначаються множенням заданої величини зазору і глобального масштабного коефіцієнта . Щоб обрізати розмірну лінію, крайній правий блок вставляється з нульовим кутом повороту для горизонтального розміру. Крайній лівий блок повертається на 180 градусів навколо точки вставки.
Примітка Точка вставки, яка визначена для блоку, впливає на його розміщення в якості користувальницької стрілки на розмірі або виносці. Інформацію про зміну точки вставки блоку див Збереження блоку в окремому файлі .
При використанні масштабування простору листа обчислення масштабного коефіцієнта відбувається перед застосуванням до значення розміру стрілки.
Управління розмірним текстом
Є можливість управління розміщенням розмірного тексту, стрілок і ліній виносок щодо розмірних і виносних ліній.
