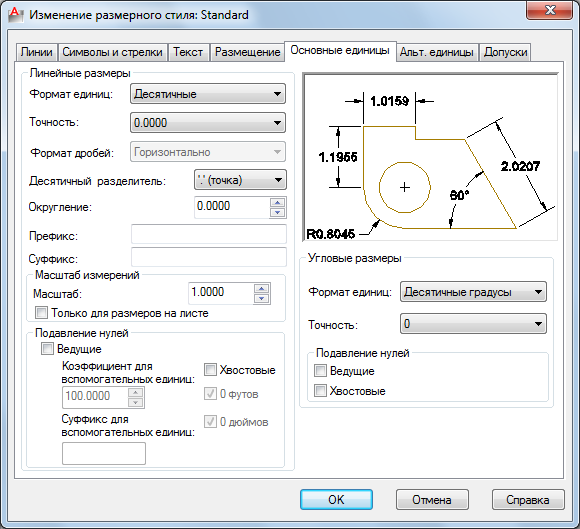

Вкладка "Основні одиниці"
Установка формату і точності основних одиниць, а також префіксів і суфіксів розмірного тексту.
Відображаються наступні параметри.
Лінійні розміри
Формат і точність для лінійних розмірів.
Формат одиниць
Встановлює формат одиниць для всіх типів розмірів, крім кутових. (Системна змінна DIMLUNIT )
Відносні розміри чисел в дрібних написах грунтуються на значенні змінної DIMTFAC (так само, як і для розмірних допусків).
Точність
Відображає і визначає число десяткових знаків в розмірному тексті. (Системна змінна DIMDEC )
Формат дробів
Задає формат для дрібних текстів. (Системна змінна DIMFRAC )
Десятковий роздільник
Задає роздільник для розмірів, виражених в десяткових одиницях. (Системна змінна DIMDSEP )
Округлення
Встановлює правила округлення значень для всіх типів розмірів, крім кутових. Якщо задати точність 0.25 , все виміряні відстані округлюються до найближчого значення, кратного 0.25. При введенні значення 1.0 все виміряні відстані округлюються до найближчого цілого значення. Число цифр у дрібних частинах відстаней залежить від точності, заданої в полі "Точність". (Системна змінна DIMRND)
Префікс
Визначення префікса розмірного тексту. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління. Наприклад, код управління %% c використовується для відображення позначення діаметру. Префікс, заданий явно, має пріоритет перед префіксами за замовчуванням, наприклад використовуваними в діаметрах і радіусах. (Системна змінна DIMPOST )
При завданні допусків префікс додається як до основного розміру, так і до допускам.
Для отримання додаткових відомостей див. розділ Керуючі коди та спеціальні символи .
Суфікс
Визначення префікса розмірного тексту. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління. Наприклад, введення тексту "мм" призводить до відображення розмірного тексту, представленого на малюнку. Введений тут суфікс має пріоритет перед суфіксами за замовчуванням. (Системна змінна DIMPOST )
При завданні допусків суфікс додається як до основного розміру, так і до допускам.
Для отримання додаткових відомостей див. розділ Керуючі коди та спеціальні символи .
Масштаб вимірів
Завдання лінійних параметрів масштабу. Застосовується в першу чергу до креслень, створеним в попередніх версіях програми.
Масштаб
Задає масштабний коефіцієнт для значень лінійних розмірів. Рекомендується не змінювати значення за замовчуванням 1.00. Наприклад, при введенні значення 2 для розміру в 1 мм проставляється значення 2 мм. Коефіцієнт не робить впливу на кутові розміри, точність округлення, позитивний і негативний допуски. (Системна зміннаDIMLFAC )
Тільки для розмірів на аркуші
Застосування масштабного коефіцієнта вимірювання тільки до розмірів, створеним на видових екранах аркуша. Дана установка повинна залишатися невідзначеними, крім випадків використання неассоціатівное розмірів. (Системна змінна DIMLFAC )
Придушення нулів
Управління придушенням ведучих і замикаючих нулів, а також нульових значень футів і дюймів. (Системна змінна DIMZIN )
Режим придушення нулів впливає і на результати перетворення дійсних чисел в рядки, виконуваного функціями AutoLISP ® RTOS і angtos .
Провідні
Придушення провідних нулів у всіх десяткових розмірах. Наприклад, 0,5000 перетвориться в .5000. Виберіть "Ведучі" для відображення значень відстані менших однієї одиниці в допоміжних одиницях.
Коефіцієнт для допоміжних одиниць
Завдання кількості допоміжних одиниць в основній одиниці. Використовується для обчислення величини відстані в допоміжних одиницях, якщо відстанню менше однієї основної одиниці. Наприклад, введіть 100 , якщо використовується суфікс м і допоміжний суфікс для відображення значень в см .
Суфікс для допоміжних одиниць
Включає суфікс для допоміжної одиниці значення розміру. Для відображення спеціальних символів можна ввести текст вручну або використовувати коди управління.Наприклад, введіть см для відображення "0,96 м" як "96 см".
Прикінцеві
Пригнічує замикають нулі у всіх десяткових розмірах. Наприклад, 12,5000 представляється як 12,5, а 30,0000 - як 30.
0 футів
Пригнічує висновок значення футів в розмірі формату фути-дюйми, якщо відстань менше одного фута. Наприклад, 0'-6 1/2 "представляється як 6 1/2".
0 дюймів
Пригнічує висновок значення дюймів у розмірі формату фути-дюйми, якщо відстань дорівнює цілому числу футів. Наприклад, 1'-0 "представляється як 1 '.
Кутові розміри
Відображає і встановлює поточний формат кутів для кутових розмірів.
Формат одиниць
Одиниці виміру для кутових розмірів. (Системна змінна DIMAUNIT )
Точність
Встановлює число десяткових знаків в кутових розмірах. DIMADEC системна змінна)
Придушення нулів
Управління придушенням ведучих і замикаючих нулів. (Системна змінна DIMAZIN )
Провідні
Придушення провідних нулів в кутових десяткових розмірах. Наприклад, 0,5000 записується як, 5000.
Розміри відстаней, менші однієї одиниці, можна представляти у допоміжних одиницях.
Прикінцеві
Придушення замикаючих нулів в кутових десяткових розмірах. Наприклад, 12,5000 представляється як 12,5, а 30,0000 - як 30.
Зразок
Виведення на екран зразків розмірних зображень, що відображають результат зміни параметрів розмірного стилю.
