Обозначение полей допусков и рекомендации по выбору квалитетов

Положение поля допуска относительно нулевой линии, зависящее от номинального размера, обозначают в системе ИСО буквами латинского алфавита: прописными для отверстия и строчными для вала.

Поле допуска основного отверстия в системе ИСО обозначают буквой Н, а основного вала h. Поля допусков валов j, j , k, m, n, и отверстий J, J , K, M, N предназначены для образования основных переходных посадок.

Конструктору при выборе квалитета соединения и вида посадки надо знать:

• необходимый характер сопряжения;

• эксплуатационные условия: вибрации, срок службы, колебания температуры и т.д.;

• обеспечение взаимозаменяемости;

• стоимость изготовления.

Квалитеты 01, 0, 1, предназначены для концевых мер длины.

Квалитеты с 2-го по 4-й – для особо точных изделий.

В квалитетах с 5-го по 13-й даются допуски для сопрягаемых размеров деталей.

Квалитеты 12-й по 17-й применяются для несопрягаемых размеров деталей.

В ограничительный стандарт могут быть включены не все грубые квалитеты (в диапазоне от 12-го до 17-го). В первую очередь рекомендуется рассмотреть возможность ограничиться предельными отклонениями по 12, 14 и 16-му квалитетам. Допуски по 13, 15 и 17-му квалитетам в зарубежной практике выбирается реже, так же как и в нашей промышленности.

Для неответственных несопрягаемых размеров рекомендуется принимать следующее расположение полей допусков:

для отверстий – в плюс (обозначается буквой Н);

для валов – минус (обозначается буквой h);

для размеров, не относящихся к отверстиям и валам – симметричное (обозначается JT/2 или t/2).

Эти рекомендации не исключают возможность назначения в конструктивно и технологически обоснованных случаях симметричных отклонений для отверстий (обозначается J ) или валов (обозначается j ).

Нанесение предельных отклонений на чертежах

Предельные отклонения линейных размеров могут быть указаны на чертежах одним из трех способов:

• условными обозначениями полей допусков по СТСЭВ 145 – 75, например 18Н7, 12е8;

• числовыми значениями предельных отклонений, например 18 , 12 ;

• условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений, например 18Н7( 0,018), 12е8 ( ).

Выбор того или иного способа нанесения предельных отклонений может быть ограничен в нормативно-технических документах отрасли.

Предельные отклонения размеров следует указывать непосредственно после номинальных размеров. Предельные отклонения линейных и угловых размеров относительно низкой точности допускается не указывать непосредственно после номинальных размеров, а оговаривать общей записью в технических требованиях чертежа при условии, что эта запись однозначно определяет значения и знаки предельных отклонений.

Общая запись о предельных отклонениях размеров с неуказанными допусками должна содержать условные обозначения предельных отклонений линейных размеров в соответствии с ГОСТ 23346 – 82 (для отклонений по квалитетам) или по ГОСТ 25670 – 83 (для отклонений по классам точности). Симметричные предельные отклонения, назначаемые по квалитетам, следует обозначать JT/2 с указанием номера квалитета.

Обозначения односторонних предельных отклонений по квалитетам, назначенных только для круглых отверстий и валов дополняются знаком диаметра ().

Примеры общих записей, соответствующие вариантам по ГОСТ 25670 – 83 для 14 квалитета или класса точности приведены в таблице.

Номер варианта	Пример записи условными обозначениями
1	H14, h14, t /2 или H14, h14, JT14/2
2	+t , –t , t /2
3	t /2 или JT14/2
4	H14, 14, t /2 или H14, h14, JT14/2

Примечание. Допускается запись о неуказанных предельных отклонениях

размеров дополнить поясняющими словами, например

“Неуказанные предельные отклонения размеров: Н14,

h14, t /2”.

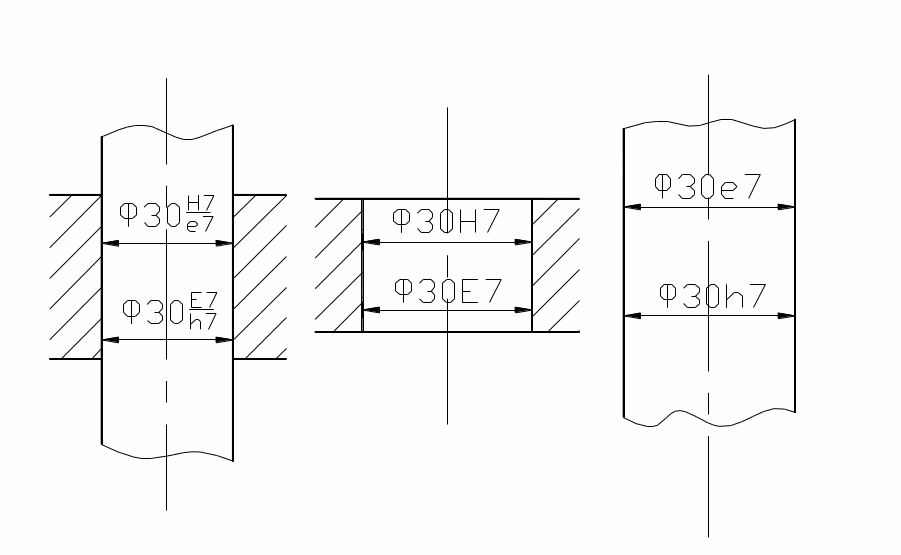

Пример условного обозначения допусков и посадок на чертежах в системе отверстия и вала представлен на рисунке 4. Верхнее обозначение относится к системе отверстия, нижнее – к системе вала.

Рисунок 4
