15.3 Қойыртпақты сорапты станцияның жұмысын автоматты бақылау

Құмдық сораптар өзінше – реттелмейтін объектілер. Сондықтан көбінесе олардың күйі бақылау жүзеге асырылады.

15.3 – суретте сорап қозғалтқышының орама температурасының, қозғалтқыш пен сорап подшипниктерінің, сораптан кейінгі қойыртпақ қысымы мен кері клапанның, зумпфедегі қйыртпақ деңгейі мен техникалық судың қысымы мен шығынының өлшенуін қарастыратын қойыртпақты сорапты станция жұмысын бақылау жүйесінің жобалау шешімі көрсетілген.

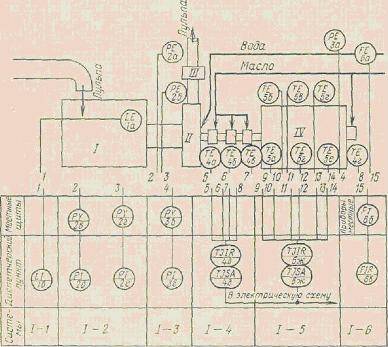

Сур. 15.3. Қойыртпақты сораптық станцияның жұмысын бақылау жүйесінің жобалау шешімі: / — зумпф; II — сорап; III — кері клапан; IV — қозғалтқыш; {1 — 1 — зумпфтегі деңгейді бақылау; {1а —пьезометриялық деңгей бергіш ДП; 16 — дифманометр ДСН-780Н); 1—2 —қысымды құбырдағы қойыртпақ қысымын бақылау; (2а, 26 — аралық мембраналаы электрлік манометр ММ-Э; 2в, 2г — түрлендіргіштер; 2д, 2е — аз профильді миллиамперметрлер M-I730C); /—3 — су қысымын бақылағыш (За — электрлік манометр ММ-Э; 36 —түрлендіргіш; 36 — аз профильді миллиамперметр М-730С); I — 4 — подшипниктердің температурасын бақылау (4а, 46, 4в, 4г ~ кедергі термометрлері ТСП-185; 4д — алты нүктелі автоматты көпір КСМ2-0,75); /— 5 — статордың орама температурасын бақылау (5а, 56, 5в, 5г, 5д, бе — кедергі термометрлері ТСП-185); / — 6 — су шығынын бақылау {Ga — диафрагма; 66 — дифманометр ДМ-Й564; 6в — қосымша аспап КСД-3).

Сораптың жұмысын басқару үшін зумпфтегі қойыртпақ деңгейін бергіш қолданылуы мүмкін. Сораптың жұмысын басқару тек қана оның автоматты түрде қосылуы технологиялық түрде жүзеге асырылу мүмкін болған кезде ғана мүмкін, мысалы тік жүктелу сораптары мен қойыртпақты сіңіру құбырынан автоматты жуатын сораптар үшін.

Мұндай жағдайда басқару көбінесе позияциялы болып келеді.

Әдебиет: 2 нег [230-240 ]

Бақылау сұрақтары

1. Ұнтақтау процесімен ситуационды басқару

2. Пульпанасосты станциялардың жұмысын автоматты бақылау

3. Ұнтақтау процесімен ситуационды басқарудың құрылымдық схемасы

2.3 Практикалық сабақтардың жоспары

Практикалық сабақ 1: Кендайындау процесін автоматтандыру

Тапсырма: Кендайындауды автоматтандыру туралы шарттар. Материалды ағын мен артықшылықты тұрақтау.

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[218-224] келтірілген теориялық мәліметтерді қолдану қажет. Қара және түсті металлургиядағы ТПАБЖ негізу туралы анықтамаларды қолдану.

Келесі тізбекте орындалу ұсынылады:

1. Алдымен кендайындау мақсатын қарастыру

2. Минералды шикізат пен өнімдердің фракционды құрылысын есептеу

3. Материалды ағын мен құрамын тұрақтау қажеттілігін білу

4. Кендайындауды автоматтандыру жүйесі қандай тармақтардан тұрады

5. Ағынды тұрақтаудың бұзылуы неге әкеп соқтырады?

Әдебиет: 3нег.[218-224]

Бақылау сұрақтары:

1. Байыту процесі қандай негізгі этаптардан тұрады?

2. Осы этаптардың ерекшеліктерін көрсетіңіз?

3. Минералды шикізат пен өнімдердің фракционды құрылысы қандай функциялармен бағаланады?

Практикалық сабақ 2: Кендайындау процесін автоматтандыру

Тапсырма: ТПАБЖ тапсырмаларында ұнтақтау мен тегістеудің заңдылығы.

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[231-235] келтірілген теориялық мәліметтерді қолдану қажет. Тапсырмалардың тиімді өзгеруі үшін АСР локалды бұйрықтары қай жерде өндірілетінін білу.

Келесі тізбекте орындалу ұсынылады:

1. Негізгі кендайындау әдісін қарастыру

2. Өнімдердің гранулометриялық сипаттамаларын өзгерту негізін білу

3. Тегістеу, ұсақтау процестерімен басқару әрекеттерін білу

4. Тегістеу мен автоматтандыру кезінде ТПАБЖ төменгі деңгейі қалай шектелетінін анықтау

5. Тапсырмалардың тиімді өзгеруі үшін АСР локалды бұйрықтары қай жерде өндірілетінін білу.

Әдебиет: 3нег.[218-224]

Бақылау сұрақтары:

1. Кендайындаудың қандай негзгі тәсілдері бар

2. Тегістеу мен ұсақтау процесімен басқару әрекеттері қалай аяқталады?

3. Тегістеу мен автоматтандыру кезінде ТПАБЖ төменгі деңгейі қалай шектеледі?

4. Локалды АРЖ тапсырмаларының тиімді өзгерісі үшін қандай деңгейде бұйрықтар орындалады?

Практикалық сабақ 3: Кендайындау процесін автоматтандыру

Тапсырма: Ұсақтау процестерінің энергетикалық өнімділігін жоғарлату. ТПАБЖ

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[253-257] келтірілген теориялық мәліметтерді қолдану қажет. ТПАБЖ тұрақтандыруын типті контурын айтып беріңіз

Келесі тізбекте орындалу ұсынылады:

1. Ұсақтау циклімен басқарудың тиімділігін қарастыру

2. БЖА тиімділігін қамтамасыз етуін қарастыру

3. Өткізгіштер мен диірмен шарларымен толтыруын тиімдеу және БЖА нені қамтамасыз ететінін қарастыру

Әдебиет: 3нег.[ 253-257]

Бақылау сұрақтары:

1. ТПАБЖ тұрақтандыруын типті контурын айтып беріңіз

2. Өткізгіштермен толытырлған БЖА құру қалай жүреді?

3. Басқару жүйесімен автоматтандыруда ТПАБЖ кірістері нені қамтамасыз етеді?

Практикалық сабақ 4: Сепарационды байыту процестерін автоматтандыру

Тапсырма: Сепарационды процестерді автоматтандыру мақсаты. Кендайындаумен байланыстылығы.

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[257-260] келтірілген теориялық мәліметтерді қолдану қажет. сепарационды сипаттамаларды есептеу қажет

Келесі тізбекте орындалу ұсынылады:

1. Сепарационды процестерді автоматтандыру кезінде нені ескеру қажеттілігін анықтау

2. Автоматтандырудағы технологиялық тапсырмаларды қарастыру

3. Идеалды байыту нені талап етеді?

4. Идеалды байыту бір деңгейге дейін неге жетпейді?

Әдебиет: 3нег.[257-260]

Бақылау сұрақтары:

1. Минералды бөлшектерді сепарациялау кезінде қандай әдістер қолданады?

2. Сепарационды процестер кезінде қандай сепарационды сипаттамаларды есептеу қажет?

3. Сепарационды сипаттамалардың қажетті параметрлерін атаңыз?

4. Идеалды сепаратор үшін не қажет?

5. Иделды байытуды бір деңгейге дейін неге жетпейді?

Практикалық сабақ 5: Сепарационды процестерді автоматтандыру. Кендайындаумен байланыстылығы.

Тапсырма: ТПАБЖ көмегімен автоматтандыруды басқару мен байыту схемасын сепарационды сипаттау схемасы.

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[291-299] келтірілген теориялық мәліметтерді қолдану қажет. Каноникалық схеманы құру және меңгеру

Келесі тізбекте орындалу ұсынылады

1. Байытудың каноникалық схемасын білу

2. Кез-келген операциялар санымен каноникалық схеманы меңгеру

3. Машинасыйымдылықты схеманы жалпы түрде қарастыру

4. Есептеу техникасын қолдануымен қандай тапсырмаларды шешуге болатынын қарастыру

Әдебиет: 3нег. [291-299]

Бақылау сұрақтары:

1. Байытудың каноникалық схемасын нені құрайды?

2. Кез-келген операциялармен каноникалық схеманы қалай сипаттайды

3. ЕМБ қолдану нені анықтайды?

Практикалық сабақ 6: Флотация процессін автоматтандыру

Тапсырма: Флотацияны басқару. Флотациядағы ТПАБЖ

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[307-310] келтірілген теориялық мәліметтерді қолдану қажет. Материалды ағын мен артықшылықты тұрақтандыру сұрақтарын қарастыру

Келесі тізбекте орындалу ұсынылады:

1. Полиметалды кендерді қайтаөңдіру негіздерін ескеру

2. Көбіне минералды шынайы флотациясынан неге айқындалмайды?

3. Материалды ағын мен артықшылықты тұрақтандыру сұрақтарын қарастыру

4. Пульпалардың ағынын өзгерту сұрақтарын қарастыру

Әдебиет: 3нег. [307-310]

Бақылау сұрақтары:

1. Флотацияның ерекшеліктері?

2. Барлық минералдар шынайы флотациядан тұру мүмкіншілігі?

3. Материалды ағын мен артықшылықты тұрақтау процесі

4. Ионды пульпаның ағынын өзгерту не үшін жүргізіледі?

Практикалық сабақ 7: Флотация процессін автоматтандыру

Тапсырма: Флотация мен кептірудегі ТПАБЖ

Әдістемелік ұсыныс: Берілген тапсырманы орындау барысында 3нег.[312-316] келтірілген теориялық мәліметтерді қолдану қажет. Флотацияда ТПАБЖ құру қадамын қарастыру

Келесі тізбекте орындалу ұсынылады:

1. Флотациядағы ТПАБЖ мүмкіншілігін қарастыру

2. Кері байланыс пен комбинирлі қадам бойынша әрекеттер бойынша басқару сұрақтарын қарастыру

3. Флотацияда ТПАБЖ құру қадамын қарастыру

Бақылау сұрақтары:

1. Флотацияда ТПАБЖ құру үшін не қажет?

2. Кері байланыспен басқару қалай аяқталады?

3. Әрекеттер бойынша басқару қалай жүреді?

4. Комбинирлі қадам өз алдына неден тұрады?

Аналитикалық бақылау жүйесін автоматтандыру ерекше
