Е лектричний розрахунок мережі
Вибір силових трансформаторів
Для визначення потужності силових трансформаторів знаходимо повну потужність споживачів і для подальшого розрахунку мережі визначаємо її в комплексній формі
,
де
[МВ·А]-
повна потужність
–
[МВт]-
активна потужність згідно умови
[Мвар]-
реактивна потужність
S1н
=
12.5
MB·А
Q1н
=11
0,54=
5.94
Mвар
S1с
=
27.27
MB·А
Q1с
=24
0,54=
12.96
Mвар
S2н
=
41.14
MB·А
Q2н
=36,2
0,54=
19.55
Mвар
Отже, S1н = 11+j5.94
S1с =24+j12.96
S2н=36,2+j19.55 Згідно [1] на кожній підстанції по два однотипних трансформатори. Згідно [2] трансформатори витримують перевантаженняв аварійному режимі не більше п’яти діб в 1,4 рази номінальної потужності. Тому потужність кожного трансформатора визначається:
[МВ·А]
На підстанції 1 згідно з умовою,споживачі на 10 кВ і 35кВ,тому вибираємо два триобмоткових трансформатори потужністю 110/35/10 кВ.
МВ·А
На підстанції 2 споживачі на 10 кВ,тому вибираємо два двообмоткових трансформатори потужністю 110/10 кВ.
МВ·А
По номінальній напрузі мережі та знайденій потужності трансформаторів,вибираємо стандартні типи трансформаторів і виписуємо їх технічні дані [4,с.239,240] в таблиці 1.1
Таблиця 1.1
Технічні дані |
ПС1 |
ПС2 |
|
Тип трансформатора |
ТДТН-40000/110 |
ТРДН-40000/110 |
|
Sном, МВ·А |
40 |
40 |
|
Межі регулювання |
±9х1,78% |
±9х1,78% |
|
Каталожні дані |
Uном ВН, кВ Uном СН, кВ Uном НН, кВ ΔPкз, кВт ΔPx, кВт |
115 38,5 11 200 43 |
115 - 10,5/10,5 172 36 |
Розрахункові дані
дані |
Rтв,Ом Rтс,Ом Rтн,Ом Xтв,Ом Xтн,Ом Xтс,Ом ΔQx, кВар |
0,8 0,8 0,8 35,5 0 22,3 240 |
- 1,4 - - 34,7 - 260 |
Вибрані трансформатори перевіряємо на завантаження в аварійному режимі (відключення одного з трансформаторів)
%
Вибрані трансформатори на підстанції витримують перевантаження при відключенні одного з них.

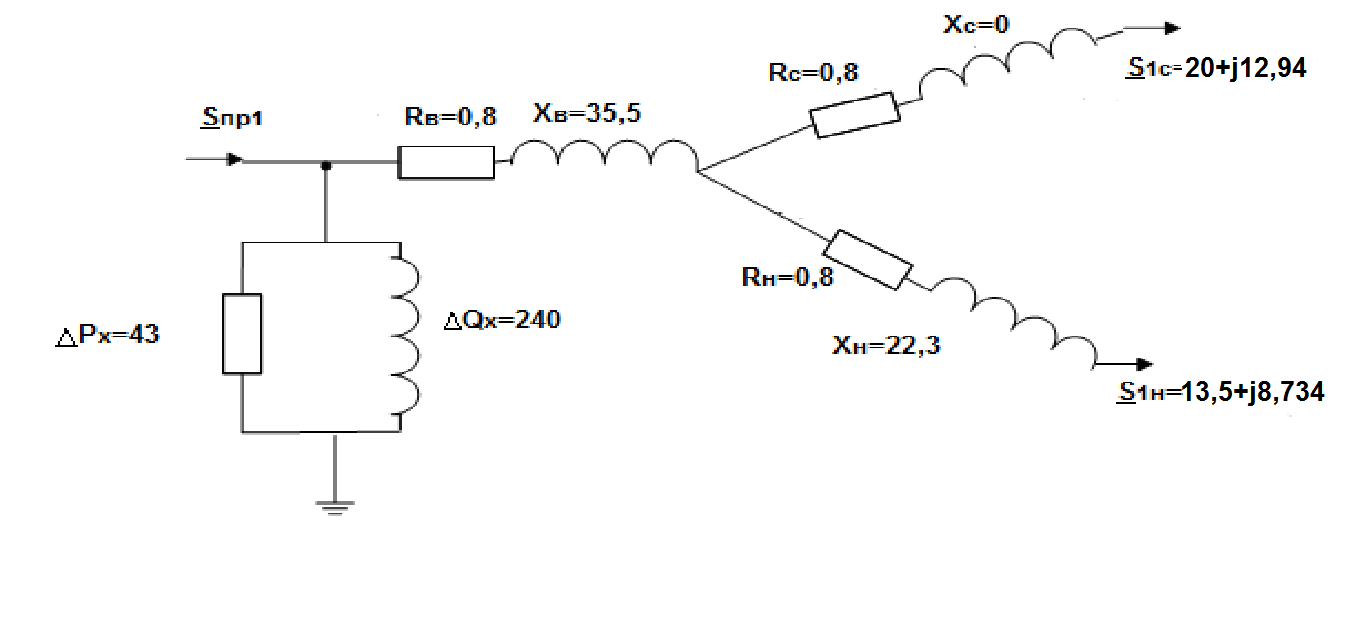

Складаємо схему заміщення триобмоткових трансформаторів ПС1. Параметри схеми заміщення вказуємо на рисунку 1.1 (згідно з таблицею 1.1)
Рисунок 1.1
Визначаємо в таблиці 1.2 приведену до високої напруги потужність підстанції 1
Таблиця 1.2
Наймену- вання |
Активна потужність Р, МВт |
Реактивна потужність +jQ,Мвар |
Потужність на шинах НН S1Н=15,882 |
|
|
Втрати потужності в обмотках НН n=2 |
|
Δ
|
Н вання |
Активна потужність Р, МВт |
Реактивна потужність +jQ,Мвар |
Потужність, яка надходить до обмотки НН Sнн |
|
|
Потужність на шинах СН S1с=44,32 |
Р1c=24 |
Q1c=12,96 |
Втрата потужності в обмотках СН n=2 |
Δ
|
Δ
|
Потужність яка надходитьдо обмотки СН Sсн |
24+0,0246=24,0246
|
|
Потужність кінця обмотки ВН Sвн |
Р’вн=Рнн+Рсн= 11,0052+24,0246=35,0298
|
Q’вн=Qнн+Qсн=6,084+12,96 =19,044 |
Втрати потужності в обмотці Вн
Потужність яка надходить до обмотки ВН Sвн |
35,0298+0,0526 =35,0824 |
19,044+2,33 =21,374 |
Витрати потужності в сталі трансформа- тора |
|
|
Приведена потужність ПС Sпр1
|
np1= =35,0824+0,086=35,1684 |
Qnp1= =21,374+0,48=21,854 |
аймену-
11+0,0052=11,0052
5,94+0,144=6,084
0,0246
12,96+0=12,96
43
2
=0,086
240
2
=0,48
Δ
cт
Δ
cт
np1
=
np
+ j
Qnp1
=
35,17+j21,854
Складаємо
схему заміщення двообмоткових
трансформаторів з обмоткою НН розщепленої
на 2 обмотки НН1 і НН2на підстанції 2.
Параметри схеми заміщення вказує на
рисунку 1.2
Рисунок 1.2
Rв=Rт=1,4 Ом
Хв=0 Ом
Rнн1=Rнн2=0,5Rт=0,7 Ом
Хнн1=Хнн2=1,8Хт=62,46 Ом
Визначаємо в таблиці 1.3 приведену до високої напруги потужність підстанції 2.
Таблиця 1.3
Наймену- вання |
Активна потужність Р, МВт |
Реактивна потужність +jQ,Мвар |
Потужність на шинах НН1(НН2) 0,5S2н |
0,5Р2н=18,1 |
0,5Q2н=9,775 |
Втрати потужності в обмотці НН1(НН2) n=2 |
|
|
Потужність обмотки НН S2нн |
|
|
Закінчення табл. 1.3.
Наймену- вання |
Активна потужність Р, МВт |
Реактивна потужність +jQ,Мвар |
Втрати потужності в обмотках ВН |
|
|
Потужність,яка надходить в обмотку ВН |
|
|
Втрата потужності в магнітопроводі трансформаторів ΔSст |
|
|
Приведена Потужність ПСІ np2 |
Рnp2= РВН +Рст= 36,3523+0,072=36,4243
|
Qnp2=QВН+Qст= 21,734+0,52=22,254
|
np2 = np2 + j Q np2 = 36,4243+ j22,254
