Проверка жесткости балок

Проверка второго предельного состояния (обеспечение условий для нормальной эксплуатации сооружения) ведется путем определения прогиба балки от действия нормативных нагрузок при допущении упругой работы материала. Полученный относительный прогиб является мерой жесткости балки и не должен превышать нормативного, зависящего от назначения балки

.

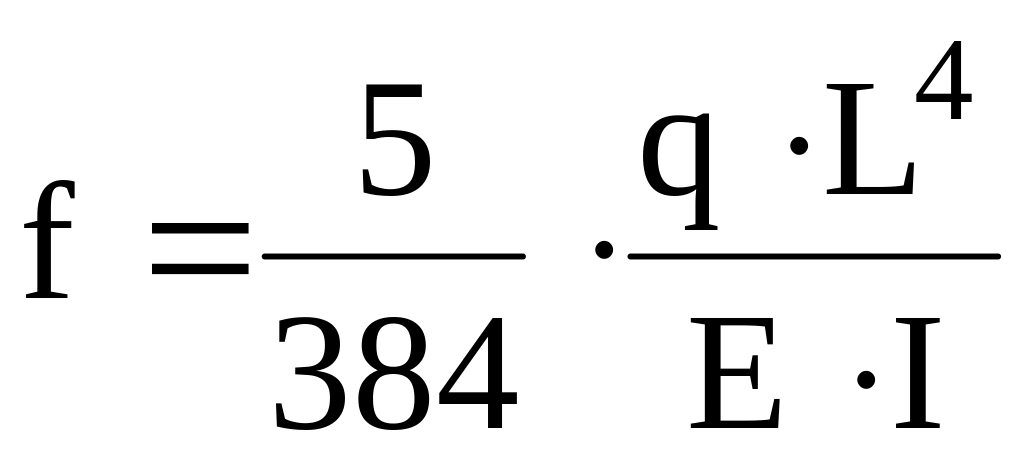

Для однопролетной балки, нагруженной равномерно распределенной нагрузкой, проверка деформативности производится по формуле

,

где Е – модуль упругости;

I – момент инерции сечения.

Если проверка по формуле не удовлетворяется, то следует увеличить сечение балки, взяв менее прочный материал, или допустить недоиспользование прочности балки, что менее выгодно.

Учет пластической работы материала в неразрезных и защемленных балках

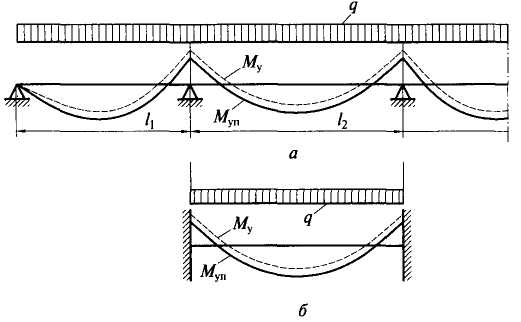

Эпюры расчетных моментов в балках, использующих упругую М_у и упругопластическую М_уп стадии работы материала:

а — неразрезная балка;

б — защемленная балка

В неразрезных и защемленных балках упругопластическую работу материала часто можно доводить до состояния, близкого к образованию шарнира пластичности в пролете или на опоре, при этом система продолжает сохранять свою геометрическую неизменяемость и может воспринимать дальнейшее увеличение нагрузки при плавном возрастании прогибов. Однако при увеличении нагрузки момент в шарнире пластичности остается постоян­ным (растет лишь деформация системы), в то время как моменты в сечениях балки, работающих упруго, будут постепенно увеличиваться. Происходит выравнивание моментов в различных сечениях в процессе нагружения балки. Такая работа системы продолжается вплоть до образования трех шарниров в одном пролете балки, когда система становится изменяемой и ее деформации начинают недопустимо быстро расти.

Рассмотрим неразрезные балки постоянного двутаврового сечения (прокатные и сварные), несущие статическую нагрузку, со смежными пролетами, отличающимися не более чем на 20 %. В таких балках, обеспеченных от потери общей и местной устойчивости, изгибаемых в плоскости наибольшей жесткости и имеющих касательные напряжения, не превышающие 0,9R_s в месте наибольших изгибающих моментов, нормы разрешают определять расчетный изгибающий момент из условия перераспределения опорных и пролетных моментов.

Составные балки. Компоновка и подбор сечения

Составные балки, как правило, выполняют сварными. Их сечение обычно состоит из трех листов: вертикального (стенки) и двух горизонтальных (полок), которые сваривают на заводе автоматической сваркой. Для экономии материала в составных балках часто изменяют сечение по длине в соответствии с изменением эпюры изгибающих моментов. В составных балках из однородного материала можно также использовать упругопластическую работу материала стенки балки с теми же ограничениями, что и для прокатных балок. Однако в составных балках гибкость стенки (отношение ее высоты к толщине) всегда больше, чем в прокатных; эффект увеличения несущей способности получается меньше, чем в прокатных. Ухудшение местной устойчивости стенки при увеличении ее гибкости часто требует дополнительных конструктивных мероприятий по ее обеспечению, что еще больше уменьшает положительный эффект от использования упругопластической работы материала балки.
