19. Расчет температуры в ок. Выбор расчетной температуры наружного воздуха для зимнего периода при теплотехническом расчете ок.

При оценке теплотехнических качеств ОК необходимо рассчитывать:

1) Термическое сопротивление:

2 ) Сопротивление теплопередаче:

3) Требуемое сопротивление теплопередаче для выполнен. гигиен. требований:

4) Температуры в любой плоскости ОК, в особенности на границах раздела слоев в многослойной ОК.

⇒ для расчета влажностного режима ОК

5) Температуры на внутренней и наружной поверхностях ОК

-для опр. возможности образов. конденсата

-для расчета теплового потока

В целях выполнения расчетов по п. 3), 4), 5) необходимо принять расчетную температуру наружного воздуха с учетом тепловой инерции ОК

О пределяем тепловую инерцию ОК:

Р асчет температуры в ОК производим исходя из равенства плотностей тепловых потоков:

- проходящего через ОК

- воспринимаемого внутренней поверхностью ОК от внутреннего воздуха

Аналогично равными будут тепловые потоки, проходящие через любое сечение стенки

→ температура любого сечения

Выводы: 1. При данной разности tв – tн температура поверхности ОК tвп зависит от сопротивления теплопередаче RT и от сопротивления теплоотдаче внутренней поверхности Rв

.2. Распределение температур получено из условия одномерной стационарной теплопередачи, поэтому в реальных условиях оно будет совпадать только для участков стен, удаленных от проемов и стыков и для устойчивых значений tв и tн

3. Вычисленные и реальные температуры могут отличаться значительно, что объясняется двумерной и трехмерной теплопередачей, а также тепловым состоянием ОК, сохранившимся от предыдущих состояний

20. Особенности теплопередачи через воздушные прослойки.

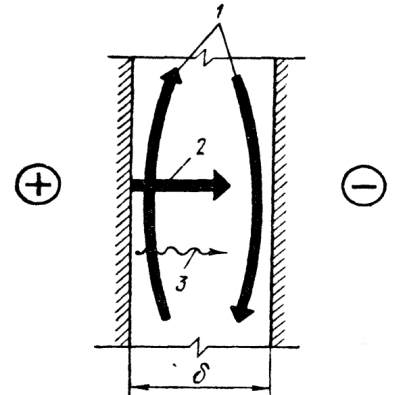

Передача тепла через воздушную прослойку:

1 – путем конвекции;

2 – путем теплопроводности;

3 – путем излучения.

Особенности теплопередачи ч/з воздушные прослойки:1) Для возд-ых прослоек нет прямой зав-ти м/ду толщиной и её термическим сопротивлением; 2) При увеличении толщины возд. прослойки δ коэффициент передачи тепла конвекцией α ↑, а при δ < 5 мм ⇒ α = 0 ; 3) Можно ввести эквивалентный коэффициент теплопроводности воздушной прослойки:

-только для замкнутых прослоек

Выводы:1)Эффективными в теплотехническом отн. явл. прослойки небольшой толщины (десятки мм);2)При выборе толщины прослоек нужно обеспечивать, чтобы λ_экв воздуха в них был меньше λ м-ла, которым можно заполнить прослойку;3)В ОК необходимо делать несколько прослоек малой толщины вместо одной большой толщины;4)Воздушные прослойки следует располагать ближе к наружной поверхности ОК, при этом зимой уменьшится к-во тепла, передаваемого излучением;5)Воздушная прослойка должна быть замкнутой и не сообщаться с наружным воздухом. Если необходимо устраивать вентилируемую прослойку, это учитывают при расчете;6)Вертикальные прослойки в наружных стенах необходимо перегораживать горизонтальными диафрагмами на уровне междуэтажных перекрытий;7)Для сокращения кол-ва тепла, передаваемого излучением, рекомендуют одну из поверхностей прослойки покрывать алюминиевой фольгой (при выполнении условий предотвращения её коррозии).
