Порядок выполнения

Оборудование и приборы: лабораторный стенд «Датчики технологической информации»; бесконтактный индуктивный конечный выключатель ISN E4A-31P-8-LZ (до 2007 г. ВК Е4-31-Р-8-250-ИНД-ЗВ).

Содержание работы.

1. Дома изучить назначение и технические характеристики датчиков технологической информации, схемы их подключения, а также основные узлы и возможности лабораторного комплекса.

2. В учебной лаборатории:

– пройти тестирование по техническим характеристикам и способам подключения датчиков технологической информации;

– для каждого изучаемого датчика экспериментально рассмотреть работу в двух режимах: в режиме прохождения воздействующего элемента (ВЭ) мимо датчика и в режиме изменения расстояния между торцом датчика и ВЭ;

– для каждого из рассмотренных режимов работы снять задаваемое преподавателем число раз включение/отключение датчика, фиксируя расстояние между датчиком и ВЭ;

– по результатам экспериментов определить среднее квадратическое отклонение случайной погрешности σ и гистерезис датчика;

– экспериментально оценить, как изменяется среднее квадратическое отклонение случайной погрешности σ и гистерезис с изменением исходного расстояния между датчиком и ВЭ;

– для датчика с аналоговым выходом экспериментально снять и построить номинальные статические характеристики при разных расстояниях между датчиком и ВЭ, рассчитать по ним наибольшее значение суммарной погрешности, оценить изменение гистерезиса с изменением расстояния между датчиком и ВЭ.

Выполнение лабораторной работы.

По результатам экспериментов для каждого из положений l1l3 необходимо:

  • определить среднее квадратическое отклонение σ;

  • гистерезис датчика;

  • значение выходного напряжения при отключённом и включённом состояниях датчика;

  • оценить, как изменяются значения σ и гистерезис с изменением расстояния между торцом датчика и ВЭ.

Содержание отчета:

а) название лабоpатоpной pаботы;

б) цель работы;

в) теоретические сведения;

г) основные паспортные характеристики исследуемых датчиков;

д) экспериментальные данные, расчётные значения требуемых параметров и графиков исследованных датчиков;

е) анализ полученных экспериментальных данных, сравнение полученных данных с паспортными, выводы и рекомендации по использованию исследованных датчиков;

ж) выводы.

Контрольные вопросы

1. Каков принцип действия индуктивного выключателя?

2. Каков принцип действия емкостного выключателя?

3. К какому типу относится оптический выключатель и каков его принцип действия?

4. Как обеспечивается питание исследуемых датчиков, и как подключается нагрузка к их выходам?

5. Как рассчитывается среднее квадратическое отклонение случайной составляющей погрешности датчика?

6. Что такое гистерезис датчика, и как его определить экспериментально?

7. Как исключается влияние люфтов в передаче при исследовании датчиков?

Лабораторная работа 3. Изучение оптического датчика

Цель работы: ознакомиться с устройством и техническими характеристиками оптического датчика, приобрести навыки подключения датчиков и определения их погрешностей

Теоретические сведения

Выключатель (датчик) оптический предназначен для обнаружения контролируемого объекта и коммутации исполнительных устройств промышленной автоматики. Датчик имеет излучатель и приемник, встроенные в корпус. Луч света инфракрасного спектра от излучателя попадает на объект и, отражаясь от него, попадает в приемник, вызывая изменение выходного сигнала датчика.

Оптический бесконтактный выключатель – электронное устройство, которое обнаруживает контролируемый объект, отражающий или прерывающий оптическое излучение, и имеет полупроводниковый или релейный коммутационный элемент.

Выключатель, изучаемый в лабораторной работе, относится к D-типу. Этот датчик состоит из излучателя и приёмника, установленных в одном корпусе. Луч излучателя отражается от контролируемого объекта и попадает в приёмник. Выключатель срабатывает при наличии контролируемого предмета в зоне его действия.

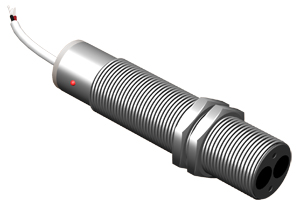

Общий вид, схема конструкции с габаритными размерами и схема подключения лабораторного оптического датчика OV A43A-31P-150-LZ (до 2007 г. ВО V4-31-P- 0-250-ИНД-ЗВ) показан на рис. 3.1.

а

б

в

Рис. 3.1. Общий вид (а), схема конструкции с габаритными размерами (б) и схема подключения (в) лабораторного образца оптического датчика OV A43A-31P-150-LZ

Техническая характеристика оптического датчика OV A43A-31P-150-LZ приведена в табл. 3.1.

Таблица 3.1

Технические характеристики оптического выключателя

OV A43A-31P-150-LZ

Тип выключателя

Тип D

Размер корпуса, мм

M18x1х86

Материал корпуса

Д16Т

Дальность действия

150 мм

Регулировка чувствительности

без регулировки

Спектр излучения

инфракрасный

Материал линзы

-

Диапазон рабочих напряжений, Uраб.

10...30 В DC

Тип контакта / Структура выхода

PNP Замыкающий

Максимальный рабочий ток, Imax

250 мА

Падение напряжения при Imax, Ud

<=2,5 В

Собственный ток потребления, Io

<=25 мА

Допустимая емкость нагрузки

0,02 мкФ

Категория применения / применяемость

DC13

Задержка включения / отключения, не более

5 мс

Частота циклов оперирования, f

100 Гц

Допустимая освещенность окружающей среды

6000 Люкс

Диапазон рабочих температур

-15°С...+65°С

Защита от короткого замыкания

Есть

Защита от переполюсовки

Есть

Световая индикация

Есть

Присоединение / Подключение

Кабель 3х0,34 кв. мм

Степень защиты по ГОСТ 14254-96

IP67

Для оптического выключателя OV A43A-31P-150-LZ рабочий зазор определяется с использованием поправочного коэффициента. Для различных материалов поправочные коэффициенты приведены в табл. 3.2.

Таблица 3.2

Поправочные коэффициенты

Материал

Поправочный коэффициент

Бумага белая матовая 200 г/м2

1,0

Металл полированный

1,2…1,6

Пенопласт, белый

1,0

Ткань хлопчатобумажная

0,6

Поливинилхлорид, серый

0,5

Дерево необработанное

0,4

Картон чёрный, блестящий

0,3

Картон чёрный, матовый

0,1
