Витая пара

Наиболее дешевым кабельным соединением является витое двухжильное проводное соединение часто называемое «витой парой» (англ. twisted pair). Она позволяет передавать информацию со скоростью до 10 Мбит/с, легко наращивается, однако является помехонезащищенной. Длина кабеля не может превышать 1000 м при скорости передачи 1 Мбит/с. Преимуществами являются низкая цена и беспроблемная установка. Для повышения помехозащищенности информации часто используют экранированную витую пару, т.е. витую пару, помещенную в экранирующую оболочку, подобно экрану коаксиального кабеля. Это увеличивает стоимость витой пары и приближает ее цену к цене коаксиального кабеля.

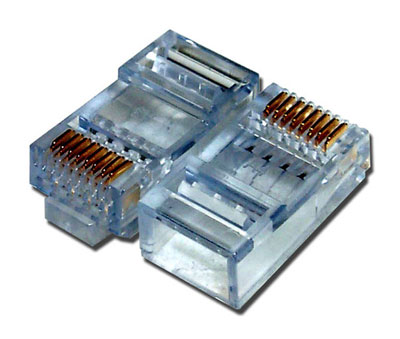

Рисунок 1.20 – Коннектор RJ 45

Существует два варианта обжима разъёма на кабеле:

• для создания прямого кабеля — для соединения порта сетевой карты с коммутатором или концентратором,

• для создания перекрёстного (использующего кроссированный MDI, англ. MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей концентраторов или коммутаторов (uplink-порт).

Вариант по стандарту EIA/TIA-568A

Рисунок 1.21 - Вариант по стандарту EIA/TIA-568B (используется чаще)

Рисунок 1.22 - Перекрёстный кабель (crossover cable)

Используется для соединения однотипного оборудования (например, компьютер-компьютер). Однако некоторые сетевые карты способны автоматически определить метод обжима кабеля и подстроиться под него.

Вариант для скорости 100 Мбит/с

Рисунок 1.23 - Вариант для скорости 100 Мбит/с

Рисунок 1.24 - Обжимной инструмент (кримпер)

Также существуют ограничения на выбор схемы перекрёстного соединения жил, накладываемые стандартом Power over Ethernet (POE), Power over Ethernet стандартизирован по стандарту IEEE 802.3af-2003). При прямом соединении жил в кабеле («один к одному»), данный стандарт будет работать автоматически.

Коаксиальный кабель

Коаксиальный кабель имеет среднюю цену, хорошо помехозащищен и применяется для связи на большие расстояния (несколько километров). Скорость передачи информации от 1 до 10 Мбит/с, а в некоторых случаях может достигать 50 Мбит/с. Коаксиальный кабель используется для основной и широкополосной передачи информации.

Рисунок 1.25 - Коаксиальные кабели

Как правило, "толстый" коаксиал производился ярко-желтого цвета. "Тонкий" изготовляли черным, реже серым. Из-за высокой цены и сложностей в инсталляции, первый вариант в России воспринимается как экзотика, и найти работающую сеть на его основе - огромная проблема. Тем не менее, общее представление о нем желательно иметь. Возможно, не будь эта технология столь дорогой и устаревшей, она смогла бы, благодаря удобной топологии и работе на большие расстояния, найти широкое применение в домашних (кампусных) сетях.
