2.11 Структура сети 100vg-AnyLan
Технология, которой впоследствии было присвоено наименование 100VG-Any LAN первоначально разрабатывалась группой компаний под общим руководством фирмы Hewlett Packard. Впоследствии принципы этой технологии были использованы в комитете IEEE 802 при разработке одного из вариантов Fast Ethernet. Однако, поскольку для промышленного внедрения концепции FastEthernet был выбран вариант 100 Base T, предложенная технология получила новое наименование 100VG-Any LAN, которое означало: Передача данных со скоростью 100 Мбит/сек По кабелям невысоких категорий (Voice Grade) Взаимодействие различных технологий LAN (Ethernet, Token Ring)
В настоящее время разработка и развитие спецификации 100VG-Any LAN выполняется специалистами комитета IEEE 802.12.
Главными достоинствами ее являются большая скорость обмена, сравнительно невысокая стоимость аппаратуры (примерно вдвое дороже оборудования наиболее популярной сети Ethernet 10BASE-T), централизованный метод управления обменом без конфликтов, а также совместимость на уровне форматов пакетов с сетями Ethernet и Token Ring.
Осноынве технические характеристики сети 100VG-AnyLAN:
Скорость передачи – 100 Мбит/с;
Топология – звезда с возможностью наращивания (дерево). Количество уровней каскадирования концентраторов (хабов) – до 5;
Метод доступа – централизованный, бесконфликтный (Demand Priority – с запросом приоритета).
Среда передачи – счетверенная неэкранированная витая пара (кабели UTP категории 3, 4 или 5), сдвоенная витая пара (кабель UTP категории 5), сдвоенная экранированная витая пара (STP), а также оптоволоконный кабель. Сейчас в основном распространена счетверенная витая пара.
Максимальная длина кабеля между концентратором и абонентом и между концентраторами – 100 метров (для UTP кабеля категории 3), 200 метров (для UTP кабеля категории 5 и экранированного кабеля), 2 километра (для оптоволоконного кабеля). Максимально возможный размер сети – 2 километра (определяется допустимыми задержками).
Максимальное количество абонентов – 1024, рекомендуемое – до 250.
Таким образом, параметры сети 100VG-AnyLAN довольно близки к параметрам сети Fast Ethernet. Однако главное преимущество Fast Ethernet – это полная совместимость с наиболее распространенной сетью Ethernet (в случае 100VG-AnyLAN для этого требуется мост). В то же время, централизованное управление 100VG-AnyLAN, исключающее конфликты и гарантирующее предельную величину времени доступа (чего не предусмотрено в сети Ethernet), также нельзя сбрасывать со счетов.

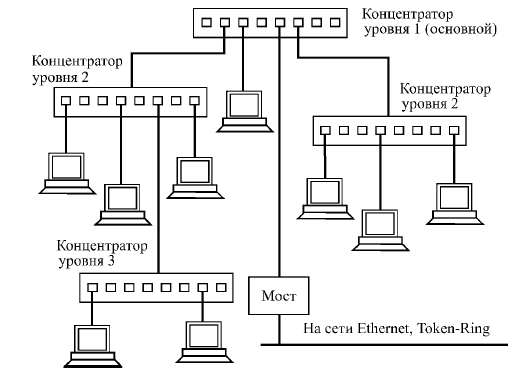

Рисунок 2.21- Пример структуры сети 100VG-AnyLAN
Cеть 100VG-AnyLAN состоит из центрального (основного, корневого) концентратора уровня 1, к которому могут подключаться как отдельные абоненты, так и концентраторы уровня 2, к которым в свою очередь подключаются абоненты и концентраторы уровня 3 и т.д. При этом сеть может иметь не более пяти таких уровней (в первоначальном варианте было не более трех). Максимальный размер сети может составлять 1000 метров для неэкранированной витой пары.корневой концентратор представляет собой интеллектуальный центральный контроллер, который управляет доступом к сети, постоянно выполняя цикл "кругового" сканирования своих портов и проверяя наличие запросов на передачу кадров от присоединенных к ним узлов. Концентратор принимает кадр от узла, выдавшего запрос, и передает его только через тот порт, к которому присоединен узел c адресом, совпадающим с адресом назначения, указанным в кадре.
В отличие от неинтеллектуальных концентраторов других сетей (например, Ethernet, Token-Ring, FDDI), концентраторы сети 100VG-AnyLAN – это интеллектуальные контроллеры, которые управляют доступом к сети. Для этого они непрерывно контролируют запросы, поступающие на все порты. Концентраторы принимают приходящие пакеты и отправляют их только тем абонентам, которым они адресованы. Однако никакой обработки информации они не производят, то есть в данном случае получается все-таки не активная, но и не пассивная звезда. Полноценными абонентами концентраторы назвать нельзя.
Каждый из концентраторов может быть настроен на работу с форматами пакетов Ethernet или Token-Ring. При этом концентраторы всей сети должны работать с пакетами только какого-нибудь одного формата. Для связи с сетями Ethernet и Token-Ring необходимы мосты, но мосты довольно простые.
Каждый концентратор имеет один "восходящий" (up-link) порт и N "нисходящих" портов (down-link), как это показано на рисунке 58.
Восходящий порт работает как порт узла, но он зарезервирован для присоединения в качестве узла к концентратору более высокого уровня. Нисходящие порты служат для присоединения узлов, в том числе и концентраторов нижнего уровня. Каждый порт концентратора может быть сконфигурирован для работы в нормальном режиме или в режиме монитора. Порт, сконфигурированный для работы в нормальном режиме, передает только те кадры, которые предназначены узлу, подключенному к данному порту. Порт, сконфигурированный для работы в режиме монитора, передает все кадры, обрабатываемые концентратором. Такой порт может использоваться для подключения анализатора протоколов. В качестве абонента может выступать компьютер (рабочая станция), сервер, мост, маршрутизатор, коммутатор. К порту нижнего уровня может также присоединяться другой концентратор.
Каждый порт концентратора может быть установлен в один из двух возможных режимов работы: Нормальный режим предполагает пересылку абоненту, присоединенному к порту, только пакетов, адресованных лично ему.
Мониторный режим предполагает пересылку абоненту, присоединенному к порту, всех пакетов, приходящих на концентратор. Этот режим позволяет одному из абонентов контролировать работу всей сети в целом (выполнять функцию мониторинга).
Метод доступа к сети 100VG-AnyLAN типичен для сетей с топологией звезда и состоит в следующем.
Каждый абонент, желающий передавать, посылает концентратору свой запрос на передачу. Концентратор циклически выполняет опрос портов. Станция, желающая передать пакет, посылает специальный низкочастотный сигнал концентратору, запрашивая передачу кадра и указывая его приоритет. В сети l00VG-AnyLAN используются два уровня приоритетов - низкий и высокий. Низкий уровень приоритета соответствует обычным данным (файловая служба, служба печати и т. п.), а высокий приоритет соответствует данным, чувствительным к временным задержкам (например, мультимедиа). Приоритеты запросов имеют статическую и динамическую составляющие, то есть станция с низким уровнем приоритета, долго не имеющая доступа к сети, получает высокий приоритет.
Если сеть свободна, то концентратор разрешает передачу пакета. После анализа адреса получателя в принятом пакете концентратор автоматически отправляет пакет станции назначения. Если сеть занята, концентратор ставит полученный запрос в очередь, которая обрабатывается в соответствии с порядком поступления запросов и с учетом приоритетов. Если к порту подключен другой концентратор, то опрос приостанавливается до завершения опроса концентратором нижнего уровня. Станции, подключенные к концентраторам различного уровня иерархии, не имеют преимуществ по доступу к разделяемой среде, так как решение о предоставлении доступа принимается после проведения опроса всеми концентраторами опроса всех своих портов. Приоритет у абонентов – географический, то есть определяется номером порта нижнего уровня, к которому подключен абонент. Однако этот простейший алгоритм усложнен в сети 100VG-AnyLAN, так как запросы на передачу могут иметь два уровня приоритета:
нормальный уровень приоритета используется для обычных приложений;
высокий уровень приоритета используется для приложений, требующих быстрого обслуживания.
Запросы с высоким уровнем приоритета (высокоприоритетные) обслуживаются раньше, чем запросы с нормальным приоритетом (низкоприоритетные). Если приходит запрос высокого приоритета, то нормальный порядок обслуживания прерывается, и после окончания приема текущего пакета обслуживается запрос высокого приоритета. Если таких высокоприоритетных запросов несколько, то возврат к нормальной процедуре обслуживания происходит только после полной обработки всех этих запросов. Можно сказать, что высокоприоритетные запросы обслуживаются вне очереди, но они образуют свою очередь.
При этом концентратор следит за тем, чтобы не была превышена установленная величина гарантированного времени доступа для низкоприоритетных запросов. Если высокоприоритетных запросов слишком много, то запросы с нормальным приоритетом автоматически переводятся им в ранг высокоприоритетных. Типичная величина времени повышения приоритета равна 200—300 мс (устанавливается при конфигурировании сети). Таким образом, даже низкоприоритетные запросы не будут ждать своей очереди слишком долго.
Концентраторы более низких уровней также анализируют запросы абонентов, присоединенных к ним, и в случае необходимости пересылают их запросы концентратору более высокого уровня. За один раз концентратор более низкого уровня может передать концентратору более высокого уровня не один пакет (как обычный абонент), а столько пакетов, сколько абонентов присоединено к нему.
в случае одновременного возникновения заявок на передачу у всех абонентов (компьютеров) порядок обслуживания будет такой: компьютер 1-2, затем 1-3, потом 2-1, 2-4, 2-8, и далее 1-6. Однако так будет только при одинаковом (нормальном) приоритете всех запросов. Если же, например, от компьютеров 1-2, 2-4 и 2-8 поступят высокоприоритетные запросы, то порядок обслуживания будет таким: 1-2, 2-4, 2-8, 1-3, 2-1, 1-6. Во всех других технологиях кадр просто передавался всем станциям сети, а станция назначения, распознав свой адрес, копировала кадр в буфер. Для решения этой задачи концентратор узнает адрес MAC станции в момент физического присоединения ее к сети кабелем. Если в других технологиях процедура физического соединения выясняет связность кабеля (link test в технологии l0Base-T), тип порта (технология FDDI), скорость работы порта (процедура auto-negotiation в Fast Ethernet), то в технологии l00VG-AnyLAN концентратор при установлении физического соединения выясняет адрес MAC станции. И запоминает его в таблице адресов MAC, аналогичной таблице моста/коммутатора.
Отличие концентратора l00VG-AnyLAN от моста/коммутатора в том, что у него нет внутреннего буфера для хранения кадров. Поэтому он принимает от станций сети только один кадр, отправляет его на порт назначения и, пока этот кадр не будет полностью принят станцией назначения, новые кадры концентратор не принимает. Так что эффект разделяемой среды сохраняется. Улучшается только безопасность сети - кадры не попадают на чужие порты, и их труднее перехватить.
Вся передаваемая информация проходит следующие этапы обработки:
Разделение на квинтеты (группы по 5 бит);
Перемешивание, скремблирование (scrambling) полученных квинтетов;
Кодирование квинтетов специальным кодом 5В/6В (этот код обеспечивает в выходной последовательности не более трех единиц или нулей подряд, что используется для детектирования ошибок);
Добавление начального и конечного разделителей кадра.
Сформированные таким образом кадры передаются в 4 линии передачи (при использовании счетверенной витой пары). При сдвоенной витой паре и оптоволоконном кабеле применяется временное мультиплексирование информации в каналах.
В результате всех этих действий достигается рандомизация сигналов, то есть выравнивание количества передаваемых единиц и нулей, снижение взаимовлияния кабелей друг на друга и самосинхронизация передаваемых сигналов без удвоения требуемой полосы пропускания, как в случае манчестерского кода.
При использовании счетверенной витой пары передача по каждой из четырех витых пар производится со скоростью 30 Мбит/с (рис. 8.10). Суммарная скорость передачи составляет 120 Мбит/с. Однако полезная информация вследствие использования кода 5В/6В передается всего лишь со скоростью 100 Мбит/с. Таким образом, пропускная способность кабеля должна быть не менее 15 МГц. Этому требованию удовлетворяет кабель с витым В сети 100VG-AnyLAN предусмотрены два режима обмена: полудуплексный и полнодуплексный.
При полудуплексном обмене все четыре витые пары используются для передачи одновременно в одном направлении (от абонента к концентратору или наоборот). Данный режим используется для передачи пакетов.
При полнодуплексном обмене две витые пары (1 и 4) передают в одном направлении, а две другие (2 и 3) – в другом направлении. Этот режим используется для передачи управляющих сигналов.и парами категории 3 (полоса пропускания – 16 МГц).

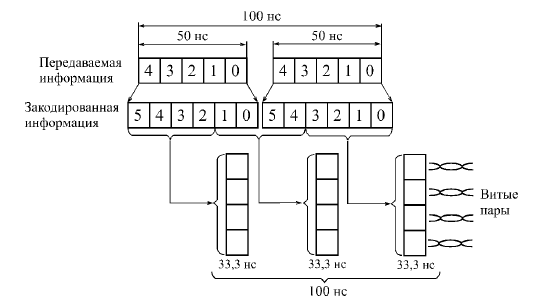

Рисунок 2.22 - Кодирование информации в сети 100VG-AnyLAN.
Для управления используются два тональных сигнала. Первый из них представляет собой последовательность из 16 логических единиц и 16 логических нулей, следующих со скоростью 30 Мбит/с (в результате частота сигнала равна 0,9375 МГц). Второй тональный сигнал имеет вдвое большую частоту (1,875 МГц) и образуется чередованием восьми логических единиц и восьми логических нулей. Все управление сетью осуществляется комбинациями этих двух тональных сигналов.
