2 Специальная часть
2.1 Назначение стенда
Основное назначение, выполнения лабораторного стенда – служить для построения сетевой архитектуры. Виды, размеры и формы подобных стендов могут быть самыми разными, в зависимости от их назначения: предназначен стенд для выполнения лабораторных задач размещения небольшого количества сетевых устройств, или на нем предполагается выполнять различные задания по предмету ВКСС. Лабораторные стенды развешиваются, как правило, на стенах, возможен и вариант их размещения на специальных опорах и установка на полу.
2.2 Порядок работы со стендом

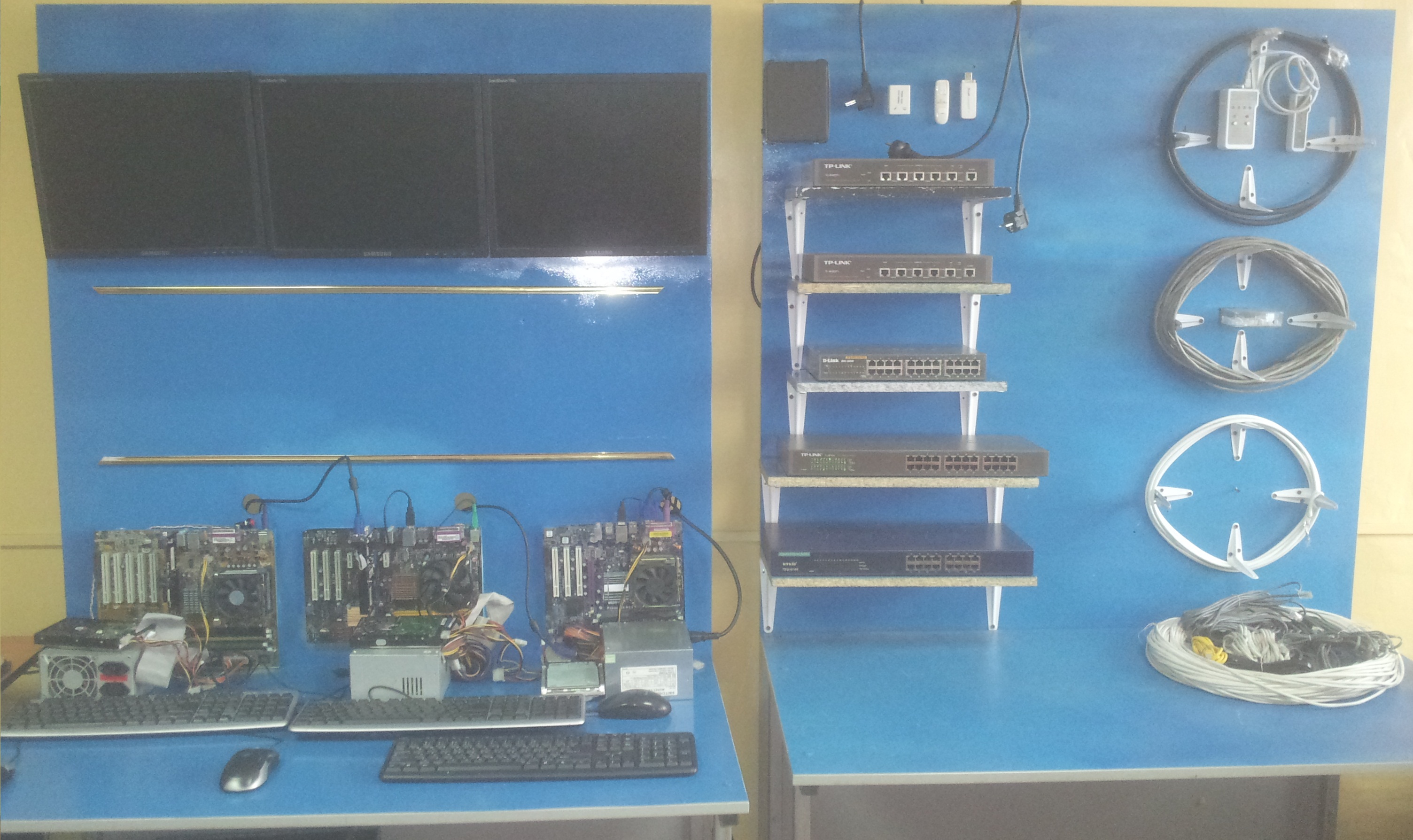

Рисунок 2.1 – Лабораторный стенд «Проектирования сетевых архитектур»
Перед включением лабораторного стенда (рисунок 2.1) в сеть, необходимо убедится в исправности: шнура, вилки, розетки электропитания. При обнаружении неисправности: кабеля, вилки, таких как: повреждение изоляции шнура, перебитые места кабеля, разбитая или имеющая сколы, трещины, следы обугливания корпуса вилки или металлические наконечники вилки, плохо закреплены в корпусе вилки, имеются следы обгорания или имеются следы повреждения металлических наконечников вилки неисправности необходимо устранить!
Если после тщательной проверки дефекты не были обнаружены, можно приступать к включению стенда. Сначала нужно подсоединить кабель в розетку стенда, а затем уже включить в питающую сеть.
Для того чтобы определить работает ли стенд нужно посмотреть, горит ли зеленый индикатор на устройстве. Если индикатор горит, значит, питание подается и можно осуществлять работу со стендом.
Далее чтобы выполнить задания нужно всего лишь включиться тумблер в положение ВКЛ, после чего на лицевой части стенда должны загореться светодиодные блоки.
Помните! После окончания работы необходимо отключать устройство от питающей сети.
2.3 Архитектура лвс демонстрационного стенда
Работы по созданию ЛВС начались еще в 60-х годах с попытки внести новую технологию в телефонную связь. Эти работы не имели серьезных результатов вследствие дороговизны и низкой надежности электроники. В начале 70-х годов в исследовательском центре компании "Xerox", лабораториях при Кембриджском университете и ряде других организаций было предложено использовать единую цифровую сеть для связи мини-ЭВМ. Использовалась шинная и кольцевая магистрали, данные передавались пакетами со скоростью более 2 Мбит/с.
В конце 70-х годов появились первые коммерческие реализации ЛВС: компания "Prime" представила ЛВС "RingNet", компания "Datapoint" - ЛВС "Attached Resourse Computer" (ARC) с высокоскоростным коаксиальным кабелем. В 1980 году в институте инженеров по электротехнике и электронике IEEE (Institute of Eleсtrical and Eleсtronic Engeneers) организован комитет "802" по стандартизации ЛВС. В дальнейшем темпы развития ускорились, и на сегодняшний день имеется большое количество коммерческих реализаций ЛВС.
На аппаратном уровне локальная вычислительная сеть представляет из себя совокупность компьютеров и других средств вычислительной техники (активного сетевого оборудования, принтеров, сканеров и т.п.), объединенных с помощью кабелей и сетевых адаптеров и работающих под управлением сетевой операционной системы. Каждое устройство в сети оснащается сетевым адаптером, адаптеры соединяются с помощью специальных кабелей и тем самым связывают оборудование в единую сеть. Компьютер, подключенный к вычислительной сети, называется рабочей станцией или сервером, в зависимости от выполняемых им функций. Эффективно использовать ресурсы ЛВС позволяет применение технологии "клиент-сервер".
“Клиент-сервер” - это модель взаимодействия компьютеров в сети. Как правило, компьютеры не являются равноправными. Каждый из них имеет свое, отличное от других, назначение, играет свою роль. Некоторые компьютеры в сети владеют и распоряжаются информационно-вычислительными ресурсами, такими как процессоры, файловая система, почтовая служба, служба печати, база данных. Другие компьютеры имеют возможность обращаться к этим ресурсам, пользуясь услугами первых. Компьютер, управляющий тем или иным ресурсом, принято называть сервером этого ресурса, а компьютер, желающий им пользоваться, - клиентом. Конкретный сервер определяется видом ресурса, которым он владеет. Так, если ресурсом являются базы данных, то речь идет о сервере баз данных, который обслуживает запросы клиентов, связанные с обработкой данных. Если ресурс - файловая система, то говорят о файловом сервере (файл-сервере), и т.п. В сети один и тот же компьютер может выполнять роль как клиента, так и сервера.
Этот же принцип распространяется и на взаимодействие программ. Если одна из них выполняет некоторые функции, предоставляя другим соответствующий набор услуг, то такая программа выступает в качестве сервера. Программы, которые пользуются этими услугами, принято называть клиентами.
Различают сети с одним или несколькими выделенными серверами и сети без выделенных серверов, называемые одноранговыми сетями.
