Порядок проведення експериментів

Експеримент 1. Дослідження характеристик детектора нульового рівня з подачею сигналу на неінвертуючий вхід ОП.

а). Характеристика вихід-вхід.

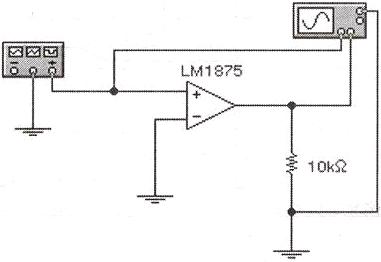

Мал. 4.9

Відкрийте файл c11_007 із схемою, зображеною на мал. 4.9. Увімкніть схему. В отриманій на екрані характеристиці відхилення променя за віссю Y (канал B) визначається вихідною напругою U_ВИХ, а за віссю X (канал А) – вхідною U_BХ. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і за характеристикою визначте граничну напругу.

б). Осцилограми вхідної і вихідної напруги. Переведіть осцилограф у режим Y/T, установіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_ВХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". Визначте граничне значення вхідної напруги U_BX і порівняєте його із значенням, визначеним у попередньому пункті. Значення граничної напруги запишіть у розділ "Результати експериментів".

Експеримент 2. Дослідження характеристик детектора нульового рівня з подачею сигналу на інвертуючий вхід ОП.

а). Характеристика вихід-вхід. Відкрийте файл c11_008 із схемою, зображеною на мал. 4.10. Увімкніть схему. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і за характеристикою визначте граничну напругу.

б

Мал. 4.10

). Осцилограми вхідної і вихідної напруги. Переведіть осцилограф у режим Y/T, установіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_BХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". Визначте граничне значення вхідної напруги U_BX і порівняєте його із значенням, визначеним у попередньому пункті. Значення граничної напруги запишіть у розділ "Результати експериментів".

Експеримент 3. Дослідження характеристик компаратора з позитивною опорною напругою.

а

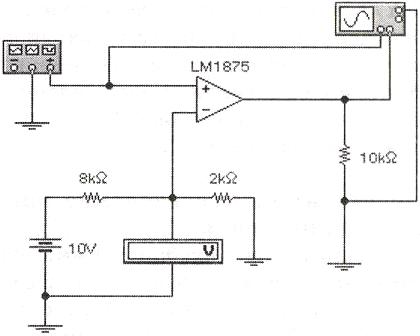

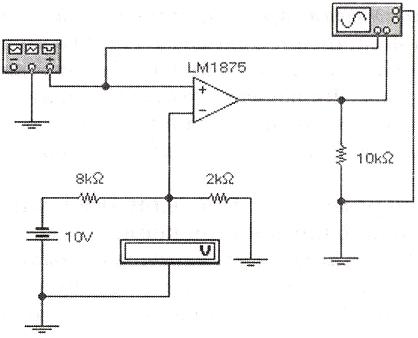

Мал. 4.11

). Характеристика вихід-вхід. Відкрийте файл c11_009 із схемою, зображеною на мал. 4.11. Увімкніть схему. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і за характеристикою визначте граничну напругу.

б). Осцилограми вхідної і вихідної напруги. Переведіть осцилограф у режим Y/T, установіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_ВХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". Визначте граничне значення вхідної напруги U_ВХ і порівняйте його із значенням, визначеним у попередньому пункті. Значення граничної напруги запишіть у розділ "Результати експериментів".

Експеримент 4. Дослідження характеристик компаратора з негативною опорною напругою.

а

Мал. 4.12

). Характеристика вихід-вхід. Відкрийте файл c11_010 із схемою, зображеною на мал. 4.12. Увімкніть схему. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і за характеристикою визначте граничну напругу.

б). Осцилограми вхідної і вихідної напруг. Переведіть осцилограф у режим Y/T, установіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_ВХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". Визначте граничне значення вхідної напруги U_BX і порівняйте його із значенням, визначеним у попередньому пункті. Значення граничної напруги запишіть у розділ "Результати експериментів".

Експеримент 5. Дослідження характеристик компаратора з опорною напругою, що задається стабілітроном.

а

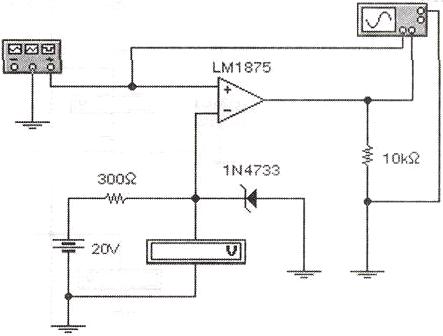

Мал. 4.13

).Характеристика вихід-вхід. Відкрийте файл c11_011 із схемою, зображеною на мал. 4.13. Увімкніть схему. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і за характеристикою визначте граничну напругу.

б). Осцилограми вхідної і вихідної напруги.

Переведіть осцилограф у режим Y/T, установіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_BX і вихідної U_BИX напруги в розділі "Результати експериментів". Визначте граничне значення вхідної напруги U_BХ і порівняйте його із значенням, визначеним у попередньому пункті, а також з напругою стабілізації стабілітрона. Значення граничної напруги запишіть у розділ "Результати експериментів".

Експеримент 6. Дослідження характеристик компаратора з фіксацією вихідної напруги.

а

Мал. 4.14

). Осцилограми вхідної і вихідної напруги. Відкрийте файл c11_012 із схемою, зображеною на мал. 4.14. Увімкніть схему. Накресліть отримані осцилограми вхідної і вихідної напруги в розділі "Результати експериментів". За осцилограмами Визначте рівні вихідної напруги і граничну напругу.

б). Осцилограми вхідної і вихідної напруги при зворотному включенні стабілітрона. У схемі мал. 4.14 змініть напрямок включення стабілітрона на зворотний. Увімкніть схему. Повторіть операції пункту а) і занесіть результати в розділ "Результати експериментів".

Експеримент 7. Дослідження характеристик компаратора з фіксованою зоною вхідної напруги.

а

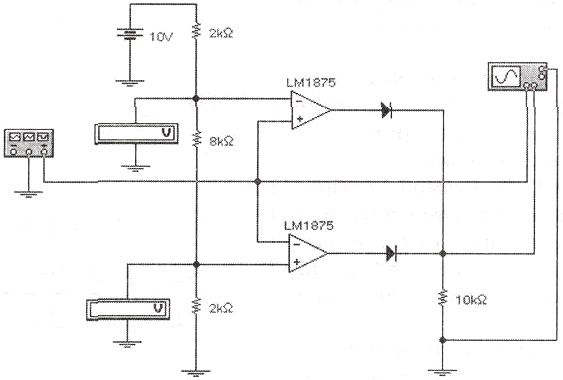

Мал. 4.15

). Осцилограми вхідної і вихідної напруги. Відкрийте файл c11_013 із схемою, зображеною на мал. 4.15. Увімкніть схему. Накресліть отримані осцилограми вхідної U_ВХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". Визначте граничні напруги U_НИЖН і U_ВЕРХН.

Експеримент 8. Дослідження характеристик тригера Шмідта.

а). Характеристика вихід-вхід. Відкрийте файл c11_014 із схемою, зображеною на мал. 4.16. Увімкніть схему. Накресліть характеристику вихід-вхід у розділі "Результати експериментів" і по характеристиці Визначте верхнє і нижнє значення граничної напруги.

6

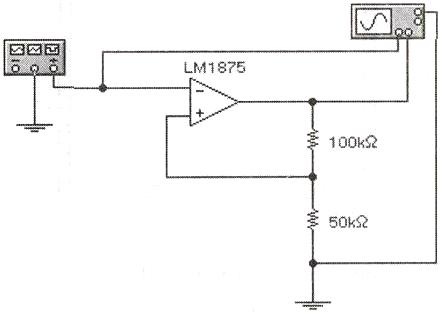

Мал. 4.16

). Осцилограми вхідної і вихідної напруги. Переведіть осцилограф у режим Y/T, встановіть масштаб напруги на вході А 2 V/div. Увімкніть схему. Накресліть отримані осцилограми вхідної U_ВХ і вихідної U_ВИХ напруги в розділі "Результати експериментів". За осцилограмами Визначте значення граничних напруг і порівняєте їх із значеннями, визначеними в попередньому пункті. Значення граничних напруг запишіть у розділ "Результати експериментів".
