Результати експериментів

Експеримент 1. Дослідження підсумовуючого лічильника.

Ч

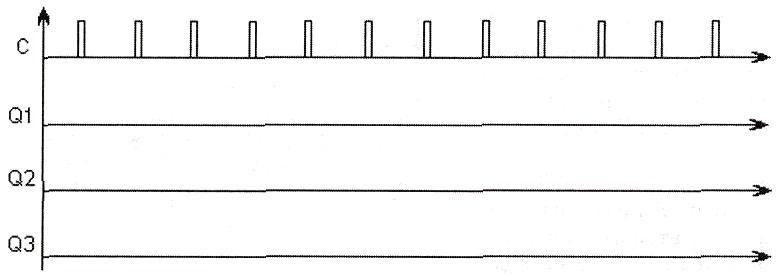

асові діаграми.

Експеримент 2. Дослідження віднімаючого лічильника.

а

). Часові діаграми.

б

). Часові діаграми.

Експеримент 3. Дослідження лічильника із зміненим коефіцієнтом перерахування.

а

). Часові діаграми.

б

). Часові діаграми.

Експеримент 4. Дослідження регістра Джонсона.

Ч

асові діаграми.

Експеримент 5. Дослідження регістра Джонсона, реалізованого на JK-тригерах.

а

). Часові діаграми.

б). Часові діаграми.

Питання.

1. Чому при підключенні рахункових входів тригерів до інверсних виходів попередніх ка­скадів лічильник на D-тригерах працює як підсумовуючий, а при підключенні до прямих - як віднімаючий?

2. У якому режимі буде працювати лічильник на JK-тригерах при підключенні рахункових входів тригерів до прямих виходів попередніх каскадів? Як зміниться режим роботи лічильни­ка при підключенні рахункових входів тригерів до інверсних виходів?

3. Який коефіцієнт перерахування має регістр Джонсона?

4. Якими способами можна змінити коефіцієнт перерахування лічильника?

5. Скільки тригерів повинен містити лічильник з коефіцієнтом перерахування Ксч = {3, 5, 7, 9, 10, 12, 14, 15, 24, 30}?

6. У двійковому лічильнику коефіцієнт перерахування дорівнює 8, число тригерів - 3. При надходженні тактових імпульсів на рахунковий вхід лічильник змінює свій стан у наступній послідовності: 000 – 001 – 010 – 011 – 100 – 101 – 110 – 111 – 000. Скільки тригерів у лічильнику змі­нюють свій стан одночасно на кожному з переходів? Чи дійсно тригери змінюють свій стан одночасно? Як відбувається перехід лічильника із стану 111 у стан 000? Який із тригерів першим змінить свій стан? Що послужить причиною переключення другого тригера? Як розвивається процес зміни стану тригерів при переході лічильника із стану 011 у стан 100?

7. Цифровій годинник у метро реалізовані на основі лічильників. Іноді можна помітити, що парне число секунд на табло годин зберігається помітно довше, ніж непарне (можлива і обе­рнена закономірність). Чому це відбувається?

8. Яку розрядність повинен мати лічильник, що відраховує секунди і десятки секунд за наявності генератора імпульсів частотою 10 кГц?

Зміст і форма звіту

1. Назва та мета роботи.

2. Короткі теоретичні відомості та розрахункові формули.

3. Схема дослідження.

4. Таблиці з розрахунковими та експериментальними даними.

5. Графіки залежності вимірюваних розрахункових показників, осцилограми роботи.

6. Висновки з виконаної роботи.
