Порядок проведення експериментів
Експеримент 1.
Дослідження підсумовуючого лічильника.
В

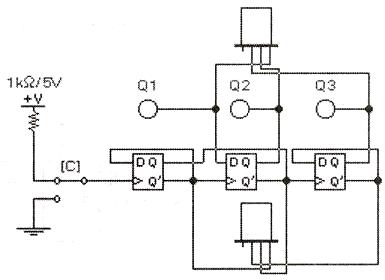

Мал.
11.5
ідкрийте файл c14_06 із схемою, зображеною
на мал. 11.5. Увімкніть схему. Подаючи на
вхід схеми тактові імпульси за допомогою
ключа С і спостерігаючи стан виходів
лічильника за допомогою логічних
пробників, складіть часові діаграми
роботи підсумовуючого лічильника.
Визначте коефіцієнт перерахування
лічильника. Результати занесіть у розділ
”Результати
експериментів”.
Зверніть увагу на числа, формовані
станами інверсних виходів лічильника.
Експеримент
2, Дослідження віднімаючого лічильника.
а
Мал.
11.6
).
Відкрийте файл с14_07 із схемою, зображеною
на мал. 11.6. Увімкніть схему. Замалюйте
часові діаграми роботи віднімаючого
лічильника у розділ "Результати
експериментів".
б).
У
схемі на мал. 11.6 входи логічного
аналізатора підключіть до інверсних
входів тригерів. Увімкніть схему.
Замалюйте отримані часові діаграми в
розділ ”Результати
експериментів”
і порівняєте їх з діаграмами, отриманими
в експерименті 1.
Експеримент 3.
Дослідження лічильника із зміненим
коефіцієнтом перерахування.
а

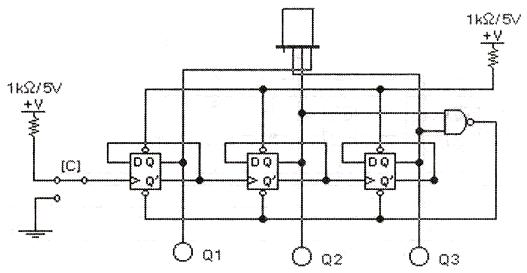

Мал.
11.7
). Відкрийте
файл с14_08 із схемою, зображеною на мал.
11.7. Увімкніть схему. Подаючи на вхід
схеми тактові імпульси за допомогою
ключа С і спостерігаючи стан виходів
лічильника за допомогою логічних
пробників, складіть часові діаграми
роботи лічильника і визначте коефіцієнт
перерахування. Результати занесіть у
розділ ”Результати
експериментів”.
б).
Змініть структуру комбінаційної частини
лічильника у відповідності із схемою
на мал. 11.3. Подаючи на вхід схеми тактові
імпульси за допомогою ключа С і
спостерігаючи стан виходів лічильника
за допомогою логічних пробників, складіть
часові діаграми роботи лічильника на
5. Результати занесіть у розділ ”Результати
експериментів”.
Експеримент 4.
Дослідження регістра Джонсона.
В

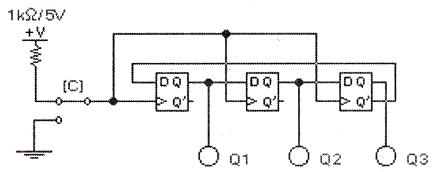

Мал.
11.8
ідкрийте файл с14_09 із схемою,
зображеною на мал. 11.8. Рахунковий
пристрій, приведений на малюнку, одержав
назву регістра Джонсона або регістра
з перехресними зв'язками. Увімкніть
схему. Побудуйте часові діаграми
сигналів на виходах тригерів. Визначте
коефіцієнт перерахування регістра
Джонсона. Результати занесіть у
розділ ”Результати
експериментів”.
Експеримент 5.
Дослідження регістра Джонсона,
реалізованого на JK-тригерах.
а).
Відкрийте
файл с14_10 із схемою, зображеною на мал.
11.9. Установіть ключ S у верхнє положення
(на вхід S другого тригера подається
сигнал логічної одиниці). Увімкніть
схему. Побудуйте часові діаграми роботи
схеми і занесіть їх у розділ ”Результати
експериментів”.
Порівняйте отримані діаграми з
результатами експерименту 4.
б

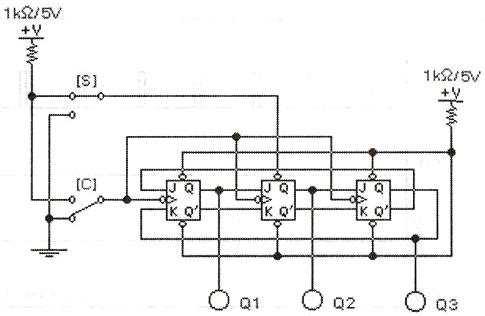

Мал.
11.9
). Установіть
схему в стан 000. Подайте за допомогою
ключа S короткочасний імпульс на вхід
S другого тригера. При цьому схема повинна
установитися в стан 010. Подаючи на вхід
С схеми тактові імпульси за допомогою
відповідного ключа і спостерігаючи
стан виходів схеми за допомогою логічних
пробників, складіть часові діаграми
роботи пристрою. Визначте коефіцієнт
перерахування схеми. Результати занесіть
у розділ ”Результати
експериментів”.
!
Вказівка.
Повернути схему в колишній стан можна
подачею короткочасного імпульсу на
вхід S другого тригера в момент, коли
схема знаходиться в стані 101.
