Інструкція до практичної роботи №1

Тема: Основні механізми швейних машин. Кінематична схема машини.

Мета:вчитись читати кінематичні схеми; знаходити відповідні вузли та деталі на швейних машинах, розрізняти типові та спеціальні деталі, зображення деталей на кінематичних схемах.

Прилади і матеріали: швейні машини ПМЗ -2, Вrazer, набір деталей (вал, зубчасте колесо, гайка, гвинт, ручка ручного приводу, колесо, притискна лапка), демонстраційні таблиці: будова швейної машини, деталі та механізми швейної машини, види передач.

Теоретичні відомості

Кінематична умовна схема збірного вузла, механізму або машини передбачає умовне зображення деталей, з яких вони складаються, і дає наочне уявлення про будову, принцип роботи, спосіб з'єднання деталей,місця змащення, а також точки їх регулювання.

Перед складанням кінематичної схеми вузла, механізму або машини, необхідно ознайомитися з їхньою будовою та роботою, визначити конфігурацію деталей, способи їхнього з'єднання, місця розташування опор та характер руху окремих точок.

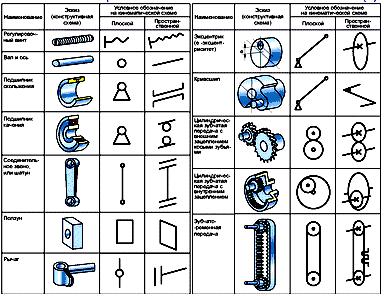

Просторові структурні схеми доцільно викреслювати в діаметральній прямокутній проекції: вона дає наочне уявлення про структуру та взаємодію ланок механізму. Структурне зображення деталей швейних машин та їх з'єднань зведене до таблиці-довідника

Контрольні запитання.

1. Назвіть типові деталі швейних машин.

2. Чи відноситься голка до спеціальних деталей?

3. Назвіть деталі для з’єднання механізмів

4. Для чого використовують кінематичні схеми.

Завдання для роботи

1. Розглянути деталі швейних машин та їх умовне позначення на кінематичних схемах.

2. Назвати деталі швейної машини, замалювати позначення.

3. Серед наявних деталей знайти типові та спеціальні.

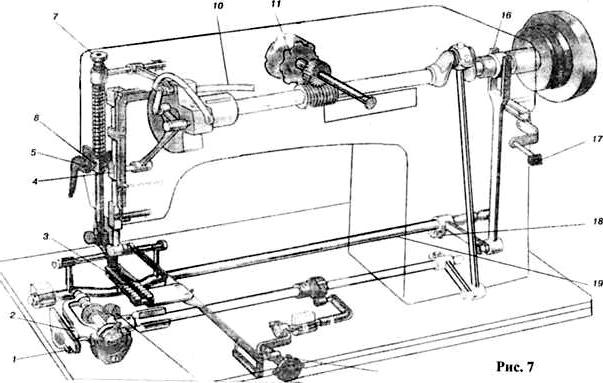

4. Відмітити основні механізми на кінематичній схемі швейної машини

5. Дані аналізу записати у таблицю назви укр. мовою.

6. Накреслити кінематичну схему одного із вузлів швейної машини

7. Зробити висновок, записати.

Список рекомендованих джерел:

1. Кучер В.О., Степура А.О. Обладнання швейного виробництва: Навч.пос. для проф. – техн.. навч закладів\ В.О.Кучер, А.О.Степура – К.: Вікторія, 2001. – 406с.

2. Ісаєв В.В. Обладнання швейних підприємств\ В.В. Ісаєв М-1989.-с.-89-95

3. Труханова А.Т. Основи швейного виробництва\ А.Т.Труханова К.-1991.-с. -79-86

Додатки

11

Структурна схема Кінематична схема

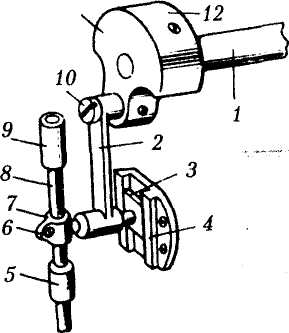

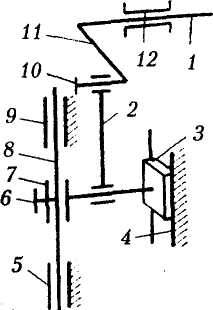

Нижня головка шатуна 2, одягнена на палець поводка 7, розташовується паралельно осі головного вала. Викреслюють поводок 7 і голковод 8 паралельно осі стрижня шатуна 2. Справа на пальці поводка 7 зображують повзун 3, його вертикальні стінки та направляючу 4 викреслюють паралельно голководу 8. А горизонтальні стінки — паралельно кривошипу 11. Умовно зображують втулки 5, 9, стягуючий гвинт 6, який кріпить голковод 8 у поводку 7.

Інструкція до практичної роботи №2

Тема: Безпека праці та організація робочого місця при роботі на швейній машині.

Мета: Навчитись готувати швейну машину до робрти, вивчити прийоми роботи на побутових швейних машинах, навчитись практично виконувати заправку верхньої і нижньої ниток..

Обладнання і матеріали: Машина класу ПМЗ 2-М з ручним приводом та електроприводом; машина класу 142-М "Чайка", 1022-М, шаблони фігурні 2 видів,
