14.Шероховатость труб и области гидравлических сопротивлений при турб дв.

Потери напора на трение рассчитываются по формуле Дарси-Вейсбаха:

- коэффициент гидравлического сопротивления

l – длина трубопровода, d – его диаметр

V – скорость потока

Для ламинарного течения:

, 75 – для жестких труб, 150 – для гибких шлангов.

Расчёт потерь напора при ламинарном течении, в ряду стационарности этого течения:

Расчёт потерь зависит от нескольких факторов:

-Стенки трубы имеют микронеровности (см. рис).

3 похода к расчёту гидравлического коэффициента:

1) Когда полностью перекрывает – гидравлически гладкие трубы.

Формула Блазиуса:

Область гидравлически гладких труб при условии: , d – внутренний диаметр трубы, - эквивалентная шероховатость трубы.

2) Гидравлически шероховатые трубы:

Формула Шифринсона:

3) Переходная или квадратная зона перехода:

Формула Альтиуля:

15.Местные гидравлические сопротивления и способы их расчета.

Местные потери напора обусловлены местными гидравлическими сопротивлениями, вызывающими деформацию потока. Местными сопротивлениями являются: сужения, расширения, закругления трубопроводов, фильтры, аппаратура управления и регулирования, изгибы, тройники, смятие, клапаны, распределители. При протекании жидкости через местные сопротивления изменяется её скорость и обычно возникают крупные вихри.

- ф-а Борда-Карно

, V – скорость местного сопротивления, - коэффициент местного сопротивления (определенный экспериментальным путём)

Местные сопротивления с =1 даёт меньшие потери с =2.

На практике для многих гидроаппаратов существует рассчитанные местные сопротивления.

23. Истечение жидкости через малые отверстия при постоянном напоре.

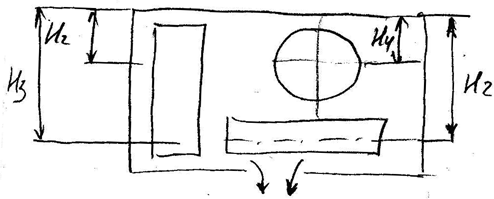

Отверстия в гидравлике делятся на малые и большие.

Малые – отверстия, в различных точках которого геометрический напор одинаков.

Форма отверстий во многих случаях существенно сказывается на параметрах вытекающего потока и его формы. Изменение формы стекающей струи жидкости относительно отверстия называется инверсией жидкости.

Отверстия могут выполняться в тонкой или толстой стенке. Стенка считается тонкой, если её толщина S<2/3 напора. Толстая стенка, если S>2/3 напора.

Явление сжатия струи через отверстие в тонкой стенке на определенном расстоянии:

- коэффициент сжатия струи

Сжатие называют совершенным, если боковые стенки сосуда не влияют на истечение струи.

Полное – сжатие по всему периметру

Если H=const, то это стечение при постоянном напоре

Свободное стечение жидкости – истечение жидкости в атмосферу.

Скорость и расход жидкости : ,

Скорость для реальной жидкости корректируется с помощью коэффициентов , - коэффициент скорости.

Для расхода: , - коэффициент расхода
