5.3 Последовательное соединение двух насосов

Рис. 5.5 Схема работы насосов при последовательном соединении

По заданному значению расхода Q и значению потребного напора 0,5Н_П = 23,86 м выбираем 2 одинаковых насоса Х80-50-160Д:

Таблица 5.6 Технические характеристики насосов

Марка насоса	Подача, м3/ч	Напор, м	Частота вращения, об/мин	Мощность эл.двигателя, кВт
Х80-50-160	50	32	2900	15

Составляем таблицу характеристик насосов:

Таблица 5.7

Q, м3/с	0	0,002	0,004	0,006	0,008	0,012	0,016	0,020
Н, м	32	31,5	31	30,5	30	26	21	15
N, кВт	2,8	3,2	3,5	4	4,5	5	8	10
η, %	0	18	30	40	50	61	60	50

По полученным значениям строим графические характеристики выбранных насосов и проводим графическое сложение основных рабочих характеристик, результатом которого является суммарная характеристика двух последовательно соединенных одинаковых насосов, совместно работающих на заданную трубопроводную систему. Определяем рабочую точку 3, которая является точкой пересечения суммарной характеристики насосов H = f(Q) с характеристикой потребного напора H_П = f(Q) трубопровода.

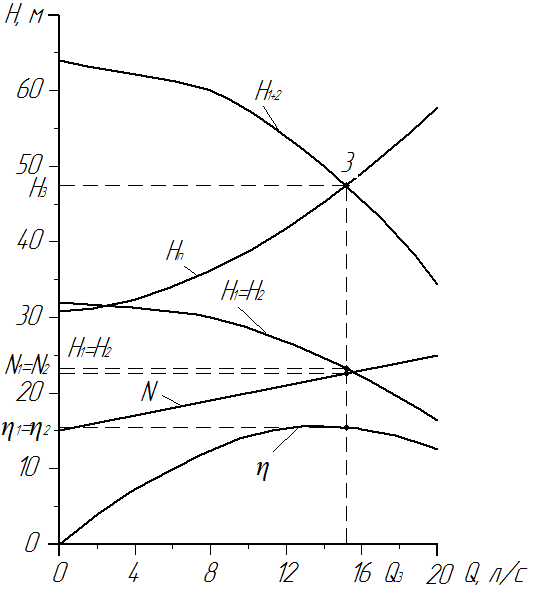

Рис. 5.6 График работы насосов при последовательном соединении.

По параметрам точки 3 определяем значения:

Q₃ = 0,0176 м³/с;

Н₃ = 48,2 м;

Определяем условия работы каждого насоса в отдельности:

Q_от3 = 0,0176 м³/с;

Н_от3 = 24,1 м;

N_от3 = 8 кВт;

Η_от3 = 60 %.

Вывод:

Таким образом, мы видим, что потребный напор насосной установки можно получить, как при одном насосе с большим напором, так и при последовательном соединении двух насосов с меньшим напором, при одинаковой подаче. При этом, каждый насос в отдельности не может создать требуемого напора.

5.4 Параллельное соединение двух насосов

Рис. 5.7 Схема работы насосов при параллельном соединении

По заданному расхода 0,5Q и значению потребного напора Н_П выбираем 2 одинаковых насоса Х65-50-160Т:

Таблица 5.8 Технические характеристики насосов

Марка насоса	Подача, м3/ч	Напор, м	Частота вращения, об/мин	Мощность эл.двигателя, кВт
Х65-50-160Т	25	50	3000	5

Составляем таблицу характеристик насосов:

Таблица 5.9

Q, м3/с	0	0,001	0,002	0,003	0,004	0,06	0,08	0,010
Н, м	53	53	53	52	52	51	48	46
N, кВт	1,5	2	2,5	3	3,1	3,5	4	5
η, %	0	15	28	45	48	53	60	58

По полученным значениям строим графические характеристики выбранных насосов и проводим графическое сложение основных рабочих характеристик, результатом которого является суммарная характеристика двух параллельно соединенных одинаковых насосов, совместно работающих на заданную трубопроводную систему. Определяем рабочую точку 4, которая является точкой пересечения суммарной характеристики насосов H = f(Q) с характеристикой потребного напора H_П = f(Q) трубопровода.

По параметрам точки 4 определяем значения:

Q₄ = 0,0162 м³/с;

Н₄ = 49,4 м;

Определяем условия работы каждого насоса в отдельности:

Q_от4 = 0,0081 м³/с;

Н_от4 = 49,4 м;

N_от4 = 4 кВт;

Η_от4 = 60 %.

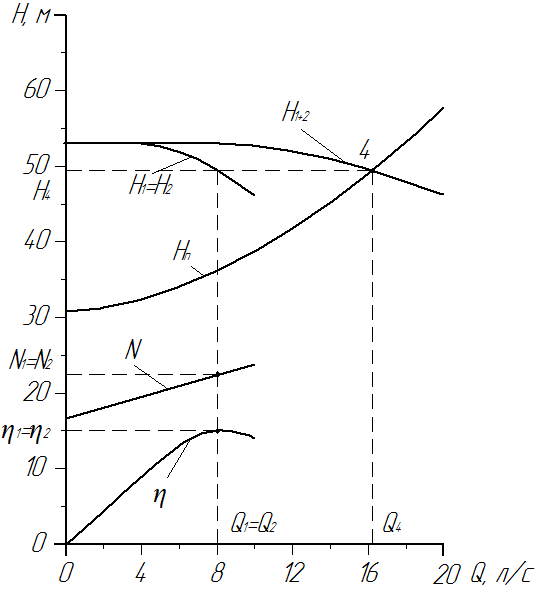

Рис. 5.8 График работы насосов при параллельном соединении

Вывод:

Таким образом, мы видим, что потребную подачу насосной установки можно получить, как при одном насосе с большой подачей, так и при параллельном соединении двух насосов с меньшими подачами, при одинаковом напоре. При этом, каждый насос в отдельности не может создать требуемую подачу.
