4 Расчет поперечной рамы
Статический расчет поперечной рамы выполняем на ЭВМ с помощью программы Rama.exe.
Исходные данные для расчета:
Пролет здания, 30м.
Длина здания, 84м.
Грузоподъемность крана, 20т.
Группа режимов работы - 2К.
Район строительства г. Караганда.
Высота нижней части колонны – 9,8 м.
Высота верхней части колонны – 3,62 м.
Ширина сечения нижней части колонны – 1,0 м.
Ширина сечения верхней части колонны – 0,45 м.
Высота фермы на опоре – 2,8 м.
Высота аэрационного фонаря – 2,65 м.

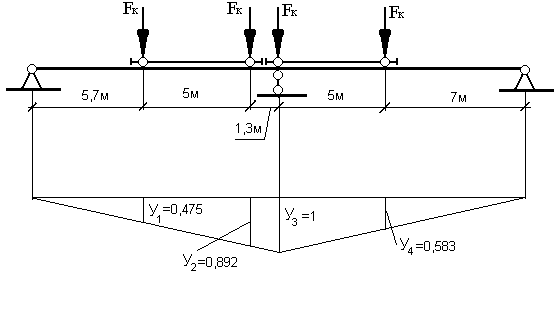

Рисунок 4.1 – К расчету горизонтальной силы Т
,
(4.1)
где н=0,95 – коэффициент надежности по назначению,
f=1,1– коэффициент перегрузки,
nc=0,95– коэффициент сочетания нагрузок,
=7,025кН–
поперечное горизонтальное усилие на
колесе крана
Уi– ордината линии влияния, определяются по рисунку 4.1.
Т=0,95∙1,1∙0,95∙7,025∙(0,475+0,892+1+0,583)=20,57 кН.
Конструкция кровли:
Утеплитель – минераловатные плиты.
Пароизоляция – два слоя пергамина.
Стальной профилированный настил.
Ограждающие элементы кровли:
Гравийная защита.
Гидроизоляционный ковер.
Цементная стяжка.
Усилия, полученные в результате расчета, представлены в таблице 4.1, а расчетные сочетания усилий приведены в таблице 4.2.
Таблица 4.1 – Усилия в сечениях левой стойки поперечной рамы (изгибающие моменты - кНм, нормальные и поперечные силы - кН).
№ п/п |
Нагрузки и комбинации усилий |
nc |
Сечения стойки |
|||||||||||||||||||||||
1-1 |
2-2 |
3-3 |
4-4 |
|||||||||||||||||||||||
M |
N |
Q |
M |
N |
M |
N |
M |
N |
Q |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
||||||||||||||
1 |
Постоянная |
1 |
-312 |
-276 |
-30,11 |
-203 |
-435 |
-83 |
-435 |
214 |
-611 |
-30 |
||||||||||||||
2 |
Снеговая |
1 |
-274 |
-239 |
-30,39 |
-164 |
-239 |
-98 |
-239 |
199 |
-239 |
-30 |
||||||||||||||
0,9 |
-247 |
-215 |
-27,35 |
-148 |
-215 |
-89 |
-215 |
179 |
-215 |
-27 |
||||||||||||||||
3a |
Крановая верт. |
1 |
-21 |
0 |
-34,25 |
103 |
0 |
-241 |
-687 |
93 |
-687 |
-34 |
||||||||||||||
на лев. стойку |
0,9 |
-19 |
0 |
-30,83 |
93 |
0 |
-217 |
-618 |
84 |
-618 |
-31 |
|||||||||||||||
3b |
Крановая верт. |
1 |
-34 |
0 |
22,1 |
46 |
0 |
-118 |
-328 |
98 |
-328 |
-22 |
||||||||||||||
на прав. стойку |
0,9 |
-31 |
0 |
19,89 |
41 |
0 |
-106 |
-295 |
88 |
-295 |
-20 |
|||||||||||||||
4a |
Крановая гориз. |
1 |
±16 |
0 |
±3,59 |
±29 |
0 |
±29 |
0 |
±52 |
0 |
±8 |
||||||||||||||
на лев. стойку |
0,9 |
±14 |
0 |
±3,23 |
±26 |
0 |
±26 |
0 |
±47 |
0 |
±7 |
|||||||||||||||
4b |
Крановая гориз. |
1 |
±13 |
0 |
±3,04 |
±2 |
0 |
±2 |
0 |
±28 |
0 |
±3 |
||||||||||||||
на прав. стойку |
0,9 |
±11 |
0 |
±2,74 |
±2 |
0 |
±2 |
0 |
±25 |
0 |
±3 |
|||||||||||||||
5a |
Ветровая слева |
1 |
10 |
0 |
-9,65 |
4 |
0 |
4 |
0 |
-35 |
0 |
5 |
||||||||||||||
0,9 |
9 |
0 |
-8,69 |
3 |
0 |
3 |
0 |
-31 |
0 |
5 |
||||||||||||||||
5b |
Ветровая |
1 |
-11 |
0 |
-5,23 |
-3 |
0 |
-3 |
0 |
34 |
0 |
5 |
||||||||||||||
справа |
0,9 |
-10 |
0 |
-4,71 |
-3 |
0 |
-3 |
0 |
30 |
0 |
4 |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
Таблица 4.2 – Расчетные сочетания усилий в левой стойки рамы. |
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
+Mmax Nсоотв |
№нагрузок |
- |
- |
- |
1,2 |
|||||||||||||||||||||
усилия |
1 |
- |
- |
- |
|
- |
- |
- |
413 |
-850 |
- |
|||||||||||||||
№нагрузок |
- |
- |
- |
1,2,3b,4a,5b |
||||||||||||||||||||||
усилия |
0,9 |
- |
- |
- |
|
|
- |
- |
558 |
-1121 |
- |
|||||||||||||||
-Mmax Nсоотв |
№нагрузок |
1,2 |
1,2 |
1,3a,4a |
- |
|||||||||||||||||||||
усилия |
1 |
-586 |
-515 |
- |
-367 |
-674 |
-353 |
-1122 |
- |
- |
- |
|||||||||||||||
№нагрузок |
1,2,3b,4a,5b |
1,2,5b |
1,2,3a,4a,5b |
- |
||||||||||||||||||||||
усилия |
0,9 |
-614 |
-491 |
- |
-354 |
-650 |
-418 |
-1268 |
- |
- |
- |
|||||||||||||||
Nmax +Mсоотв |
№нагрузок |
|
- |
- |
1,2 |
|||||||||||||||||||||
усилия |
1 |
- |
- |
- |
|
- |
- |
- |
413 |
-850 |
- |
|||||||||||||||
№нагрузок |
- |
- |
- |
1,2,3b,4b,5b |
||||||||||||||||||||||
усилия |
0,9 |
- |
- |
- |
- |
- |
- |
- |
554 |
-1444 |
- |
|||||||||||||||
Nmax -Mсоотв |
№нагрузок |
1,2 |
1,2 |
1,3a,4a |
- |
|||||||||||||||||||||
усилия |
1 |
-586 |
-515 |
- |
-367 |
-674 |
-353 |
-1122 |
- |
- |
- |
|||||||||||||||
№нагрузок |
1,2,3b,4a,5b |
1,2,5b |
1,2,3a,4a,5b |
- |
||||||||||||||||||||||
усилия |
0,9 |
-614 |
-491 |
- |
-354 |
-650 |
-418 |
-1268 |
- |
- |
- |
|||||||||||||||
Qmax |
№нагрузок |
1,3a,4a |
- |
- |
1,2,3a,4а |
|||||||||||||||||||||
усилия |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
-95 |
