5.11 Указания по конструированию колонны
Монтажные стыки колонн следует выполнять с фрезерованными торцами. Заводские стыки следует выполнять с полным проваром.
6 Расчет стропильной фермы
Исходные данные материал фермы сталь ВСт3пс5 по ГОСТ 380-88 с Ry = 240 МПа.
Ввиду симметричности фермы и приложенной нагрузки рассчитываем половину фермы.
6.1 Сбор нагрузок на ферму Постоянная нагрузка
Таблица 6.1 – Нагрузка от веса конструкций покрытия
| Вид нагрузки | Нормативная, кПа | Коэф. надежности по нагрузке | Расчетная, кПа |
| 1 Ограждающие элементы | |||
| 1.1 Гравийная защита (15-20мм) | 0,35 | 1,3 | 0,46 |
| 1.2 Гидроизоляционный ковер из 3-4 слоев рубероида | 0,18 | 1,3 | 0,234 |
| 1.3 Асфальтная стяжка, 20 мм | 0,4 | 1,3 | 0,52 |
| 1.4 Минераловатные плиты, =2,5 кН/см2, h=50 мм | 0,3 | 1,3 | 0,39 |
| 1.5 Пароизоляция ( 2 слоя пергамина) | 0,05 | 1,3 | 0,065 |
| 2 Несущие элементы кровли | |||
| 2.1 Стальной профилированный настил (0,8-1 мм) | 0,14 | 1,05 | 0,15 |
| 3 Металлические элементы покрытия | |||
| 3.1 Стропильная ферма | 0,27 | 1,05 | 0,28 |
| 3.2 Каркас фонаря | 0,12 | 1,05 | 0,13 |
| 3.3 Связи покрытия | 0,06 | 1,05 | 0,063 |
| 3.4 Прогоны | 0,12 | 1,05 | 0,126 |
|
 | qн кр=1,99 |
 | q кр=2,418 |
Расчетная нагрузка от веса кровли gн кр, кН/м2, без учета веса фонаря / 2 /
 ,
                                                           (6.1)
 ,
                                                           (6.1)

Определяем вес фонаря gфн, кН/м2, по формуле / 2 /
 ,
,

 (6.2)
         (6.2)

где gnфн - нормативный вес фонаря, кН/м2; gnфн= 0,12кН/м2
Определяем вес бортовой стенки и остекления на единицу длины стенки gб,ст, кН/м, по формуле / 2 /
 ,
                                                    (6.3)
,
                                                    (6.3)

где gnб,ст - нормативный вес стенки фонаря, кН/м; gnб,ст= 2кН/м;
Вес конструкций фонаря учтем в местах его опирания на ферму.
Определим силы Fi, кН, в узлах фермы, причем силы F0 и F9 приложены к колоннам и в расчете не учитываются (рисунок 8.1):
 ,
                                            (6.5)
,
                                            (6.5)
где dі - длина панели, примыкающей к рассматриваемому узлу, м,
gф= 0,343 кН/м2 – вес фермы и связей на 1 м2 горизонтальной проекции кровли,
gкр= 1,834 кН/м2 – вес кровли,
β – угол наклона верхнего пояса к горизонту,
b – расстояние между фермами.
 ;
;

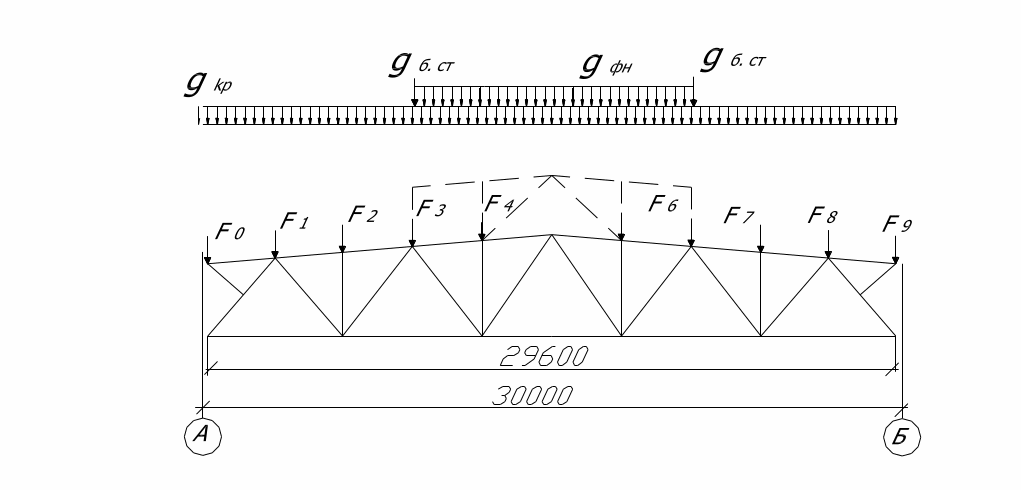

Рисунок 6.1 – Постоянная нагрузка на ферму.
Определяем опорные реакции RA и RB, кН, по формуле / 2 /
 ,
                                                      (6.6)
,
                                                      (6.6)

Снеговая нагрузка

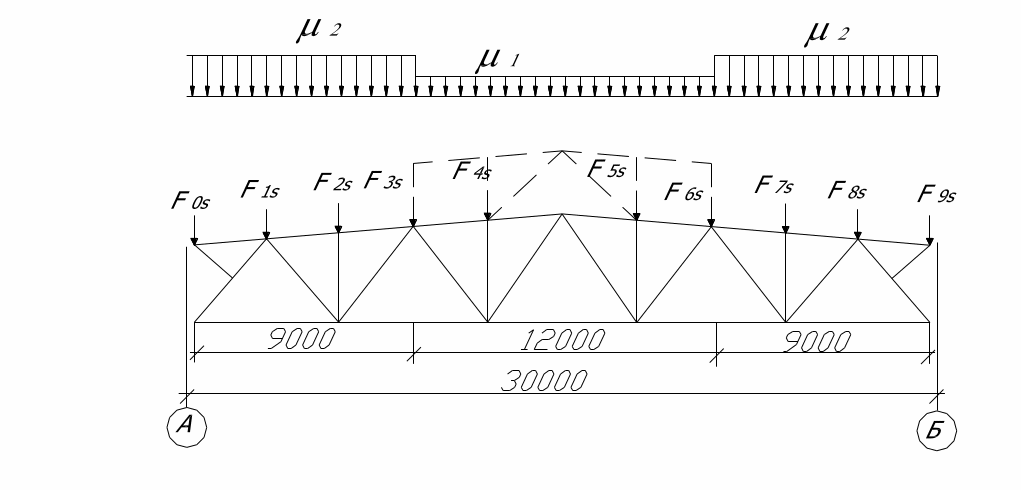

Рассмотрим первый вариант загружения (рисунок 6.2 а):
Расчетная нагрузка от снега, действующая на кровлю
 ,
                                          (6.7)
,
                                          (6.7)
где  - коэффициент перехода от веса снега на земле к весу снега на покрытии по / 5 /; 1 = 0,8; 2 = 1 + 0,1a / b = 1 + 0,1  12 / 9 = 1,13;
сн – коэффициент перегрузки, сн =1,4

Определим силы Fi, кН, в узлах фермы, причем силы F0 и F7 приложены к колоннам и в расчете не учитываются:
 ,
                                       (6.8)
,
                                       (6.8)




Определяем опорные реакции RAs и RBs, кН:

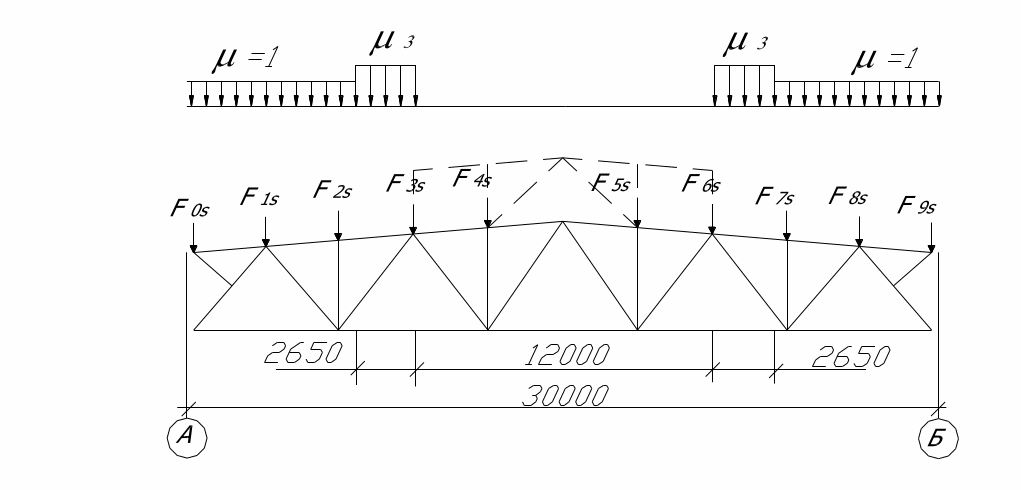

Рассмотрим второй вариант загружения (рисунок 8.2 б):
Определим силы Fi, кН, в узлах фермы, при условии, что 1 =1,0;
3 = 1 + 0,6  а/bl = 1+ 0,6 12/2,65 = 3,72; где а = ВФН = 12м; bl = HФН = 2,65м.




Определяем опорные реакции RAs и RBs, кН:


	а)

	б)
Рисунок 6.2 – Варианты снегового загружения
Нагрузка от рамных моментов
а) первая комбинация:
M1max = -614кНм; M2соотв = - 580кНм;
б) вторая комбинация (без снеговой нагрузки):
M1max = -367кНм; M2соотв = - 333кНм.
Нагрузка от распора рамы
Распор определяем по значениям поперечной силы в сечении 1-1, из таблицы3,1. В соответствии с уравнениями проекций на ось Х :
а) первая комбинация:
Н1 = 30,11+ (30,39+34,25-3,59+9,65+34,23)0,9=124,55 кН;
Н2 = 30,11 + (30,39+22,1-3,04-5,23-25,67)0,9=46,81 кН;
б) вторая комбинация (без снеговой нагрузки):
Н1 =97,2 кН;
Н2 =19,45 кН.
