8 Дискретті канал сипаттамалары

8.1 Тік ДК

Канал бойынша максимал жұмыс жылдамдығы модуляция жылдамдығына В=1200 Бод тең. n ұзындығында кемінде бір қателіктің туындау ықтималдығының таралуы (1.2) формула бойынша анықталады.

n ұзындықта еселігі t және одан жоғары қателіктің туындау ықтималдығының таралуы (1.3) формуласымен анықталады

Ол тең болады

P(>= t, n) = = 8,643*10-4

Таралу уақытын (3.9) формуласы бойынша анықтаймыз:

8.2 Кері ДК

Канал бойынша максимал жұмыс жылдамдығы модуляция жылдамдығына тең В=200 Бод. n ұзындығында кемінде бір қатенің туындау ықтималдығының таралуы және еселігі t және одан жоғары қателіктің туу ықтималдығының n ұзындығында таралуы тік ДК сияқты болады.

9 Жүйе жұмысының уақытша кестесызбасы

М жинақтағышының сыйымдылығы (3.8) формуласы бойынша анықталады

Мұндағы tp – байланыс каналы бойынша сигналдың таралу ұзақтығы, с;

tk – n раздрядтардың ішініде кодтық комбинация ұзақтығы, с.

Сигналдың байланыс каналы бойынша таралуы және n раздрядтардың ішініде кодтық комбинация ұзақтығын (3.9) формуласы бойынша анықтаймыз:

Мұндағы L – аяқталған станциялар арасындағы қашықтық, км;

v – байланыс каналы бойынша сигналдың таралу жылдмадығы, км/с;

В – модуляция жылдамдығы, Бод.

tc=tk=0,02583 сек

деп есептесек

tак=tас=0,5 tk=0,012915 сек

Кестесызбаларды дұрыс тұрғызу үшін уақыт масштабынұстану және tc,tk, tа.с,tак,tршамалары арасында арақатынасты ұстану қажет.

tОЖ=tр’+tр’’+ tа.с +tak +tc, (8.1)

мұндағы tр’ – тік Дк бойынша таралау уақыты

tр’’ – кері Дк бойынша таралу уақыты

tас – каналды талдау уақыты

tak – сигналды талдау уақыты.

Осылайша,

Уақытша кестесызба (6-сурет) һ=8 с жағдайында екінші комбинацияда қателік табылғанда РОСНП және құлыптауы бар жүйе жұмысын көрсетеді. Кестесызбадан көрініп тұрғандай, ИИ комбинациясынан өткізу таратқышқа қайта сұрау сигналы келіп түскенге дейін үздіксіз іске асырылады. Осыдан кейін ИИ-ден ақпараттың берілуі tОЖ уақытына тоқтап қалады және 8 комбинациясы екіншісінен басталады. Бұл уақытта қабылдағышта һ комбинациялары өшіп қалады: қателік табылған екінші комбинация (жұлдызшамен белгіленген) және келесі 6 комбинациялар (штрихталған). Комбинациялар жинақтағышынан жіберілгендерді қабылдап (екіншісінен 8 қоса алғанда) қабылдағыш оларды ПИ береді, ал таратқыш келесі комбинациялардың жіберілуін жалғыстырады.

6-сурет. Жүйе жқұмысының уақытша кестесызбасы

10 Қр картасындағы магистраль

Орал – 0 км;

Ақтөбе – 1004,5 км;

Қызылорда – 1893,5 км;

Шымкент – 2100 км;

Алматы – 3500,5 км;

Тараз – 2453,5 км;

Қарағанды – 4020,5 км;

Астана – 4700 км.

7-сурет. Карта бойынша магистраль таңдау

ҚОРЫТЫНДЫ

Берілгін курстық жұмысты орындау барысында мен

  • Дискретті каналдың бөлшектей сипатталу моделінің мәнін анықтадым (Пуртов Л.М. моделі);

  • РОСНПжәне құлыптануы бар жүйенің құрылымдық сұлбасын және жүйе жұмысы алгоритмінің құрылымдық сұлбасын тұрғыздым;

  • R ең жоғары салыстырмалы өткізгіштік қабілеті қамтамасыз етілетін n кодтық комбинациясының оңтайлы ұзындығын анықтадым, сонымен қатар r кодтық комбинациясында қателіктің анықталмай қалу берілген ықтималдығын қамтамасыз ететін тексеруші разрядтарды анықтадым.

  • Циклдық код параметрлерін n, k, r анықтадым;

  • Соңғы з.к. санын ескеріп, g(x) полином түзуші типін таңдадым;

  • Таңдалған g(x) кодері үшңн сұлба тұрғыздым және оның жұмысын түсіндірдім;

  • Таңдалған g(x) декодері үшін сұлба тұрғыздым және оның жұысын түсіндірдім;

  • Өз нұсқасын модульдейтін және демодульдейтін циклдық кодтың кодтайтын және декодтайтын құрылғы сұлбасын алдым, сонымен қатар “System Viewer” жиынтығын қолданумен сұлба құрастырдым;

  • Тпер темпі және tотк бас тарту критериі белгілі болғанда W жіберіліп жатқан ақпарат көлемін анықтадым;

  • М жинақтағыш сыйымдылығын анықтадым;

  • Негізгі және айналып өту каналдарының сенімділік көрсеткіштерін есептедім;

  • Жүйе жұмысының уақытша диаграммасын (кестесызбасын) тұрғыздым.

Нәтижесінде мен курстық жұмыстың негізгі мәселесін – телекоомуникациялық жүйелерді модельдеуді орындадым.

ҚОСЫМША А

Циклдық код кодері

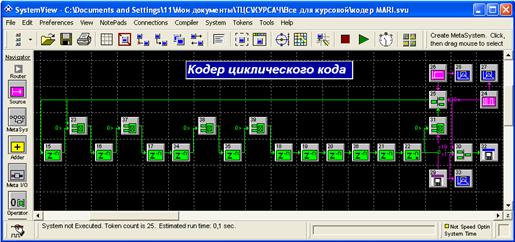

А.1-сурет. “System Viewer” жиынтығын қолданумен циклдық код кодерінің сұлбасы

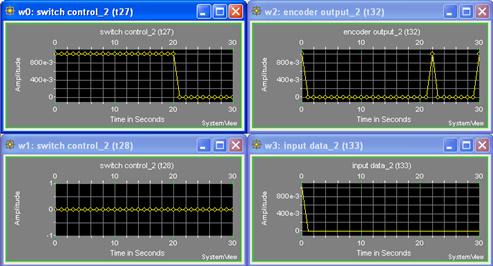

А.2-сурет. Циклдық кодтың кірмелік және шықпалық сигналдары

ҚОСЫМША Б

Циклдық кодтың декодері

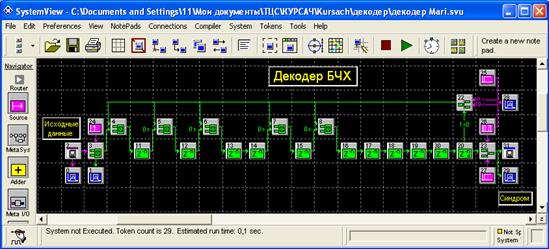

Б.1-сурет. “System Viewer” жиынтығын қолданумен циклдық код декодерінің сұлбасы

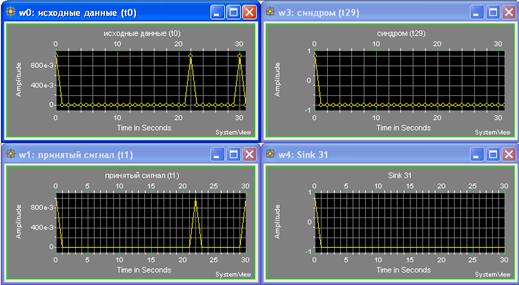

Б.2-сурет. Циклдық код декодерінің кірмелік және шықпалық сигналдары

ҚОСЫМША В

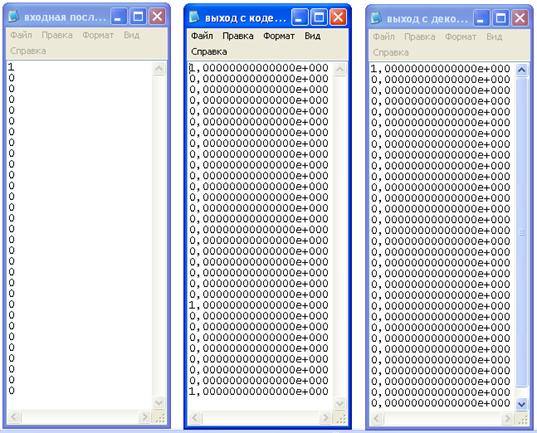

В.1-сурет. Циклдық кодтың кодері мен декодері үшін кірмелік және шықпалық реттіліктері

Кодер циклического кода

Рисунок А.1 – Схема кодера циклического кода, выполненная с применением пакета «System View»



Рисунок А.2 – Входные и выходные сигналы кодера циклического кода

ПРИЛОЖЕНИЕ Б

Декодер циклического кода

Рисунок Б.1 – Схема декодера циклического кода, выполненная с применением пакета «System View»



Рисунок Б.2 – Входные и выходные сигналы декодера циклического кода

ПРИЛОЖЕНИЕ В

Рисунок В.1 – Входные и выходные последовательности для кодера и декодера циклического кода
