Лист 1-3

Содержание листа. Перечертить деталь, увеличив изображение в 2,5 раза. Проставить размеры. Формат А-4. Образец представлен на рисунке 9. Варианты заданий выбираются по рисунку 10 (по последней цифре шифра учащегося).

Рекомендации по выполнению. Приступая к нанесению размеров, внимательно изучите ГОСТ 2.307-68.

Рекомендуется наносить на чертеж размерные линии, когда изображения полностью закончены, обведены и, где нужно, заштрихованы.

Размеры — очень важный элемент всякого чертежа. Правильно расставленные, они облегчают чтение чертежа и предупреждают многие ошибки при изготовлении детали. По ходу выполнения работы следует изучить и применить общие правила нанесения размеров на чертеж. При этом нужно помнить следующее: на чертеже детали должны быть указаны все ее размеры, т. е. габаритные размеры, размеры всех ее элементов и «привязка» этих элементов к каким-либо плоскостям (базам) или осям детали.

Каждый размер указывается на чертеже только в одном месте.

Размеры (на машиностроительном чертеже — в миллиметрах) указываются вне зависимости от масштабов изображения.

Размерные линии и числа не должны затемнять изображение. Поэтому их предпочтительнее наносить вне контуров изображения.

Размерные и выносные линии не должны пересекаться. Допускается только пересечение выносных линий между собой. Размерные линии не должны быть продолжением какой-либо линии изображения (контурной, осевой и т. д.).

Расстояние от размерных линий до параллельных им линий контура или между параллельными размерными линиями должно быть не менее 7—10 мм.

Размерные числа наносятся над размерной линией параллельно ей и возможно ближе к ее середине.

При нескольких параллельных размерных линиях размерные числа не должны располагаться одно под другим.

Перед размером диаметра всегда ставится знак Ø, перед размером радиуса — буква R.

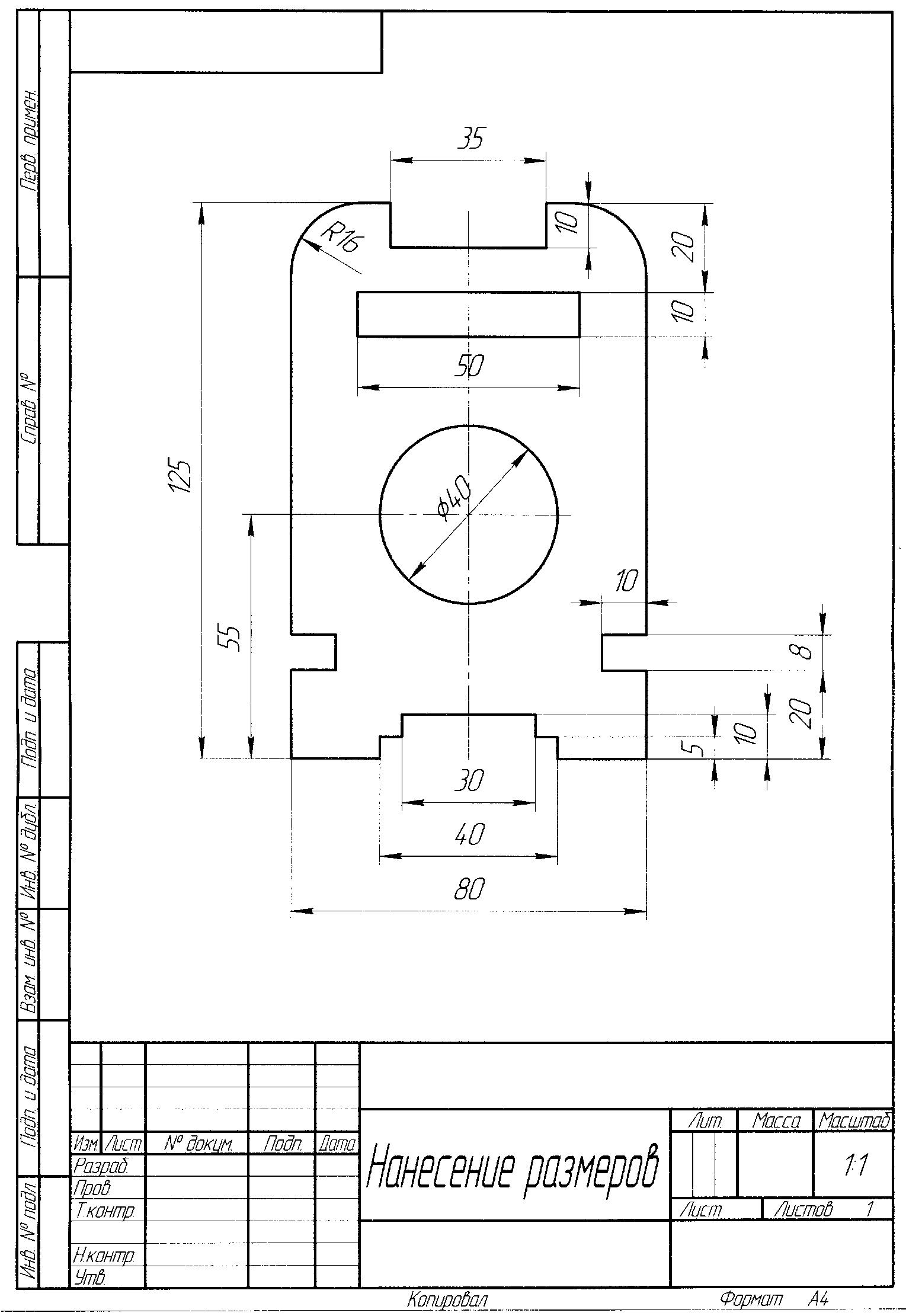

Рисунок 9 – Образец листа 1-3

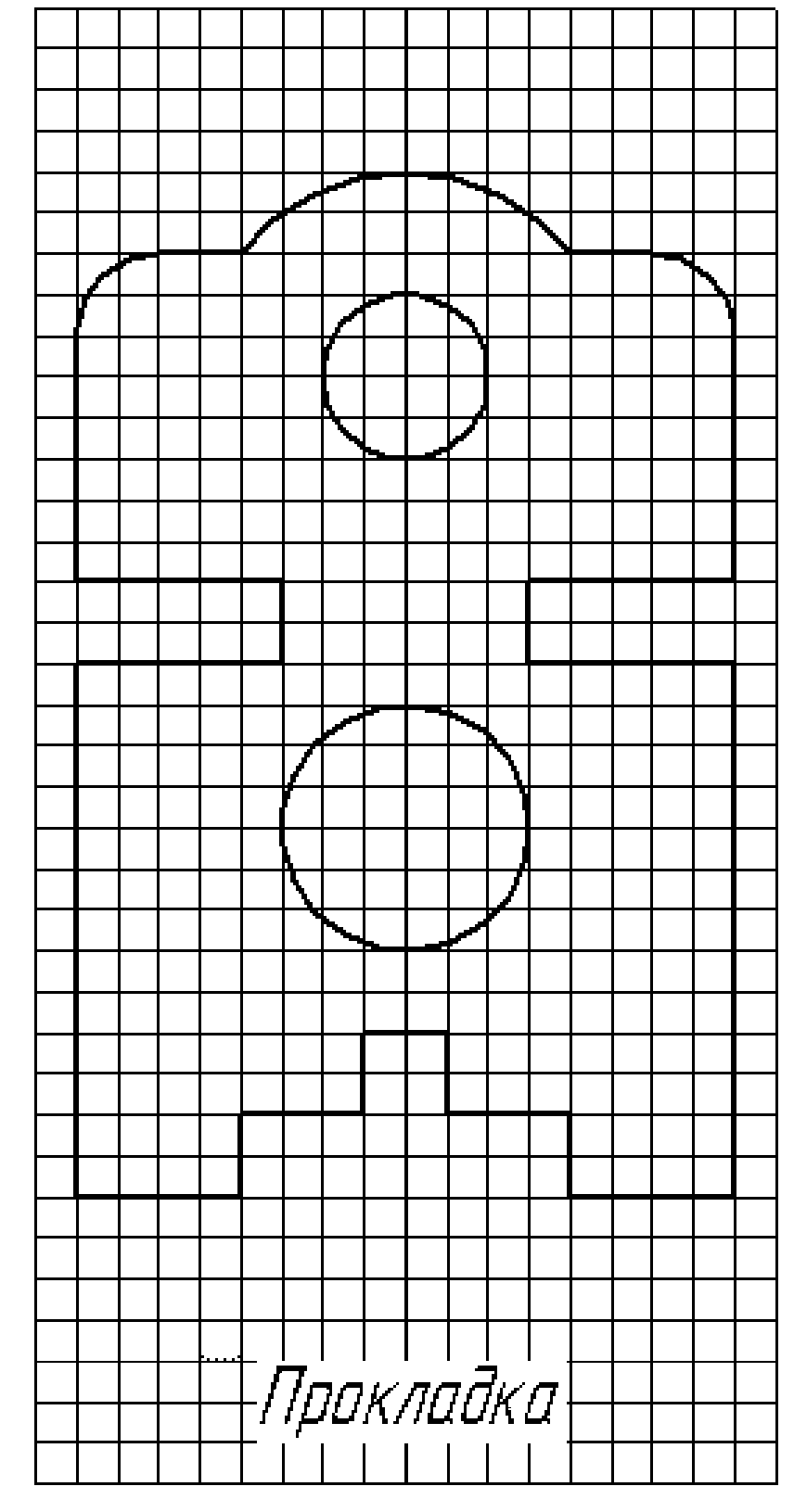

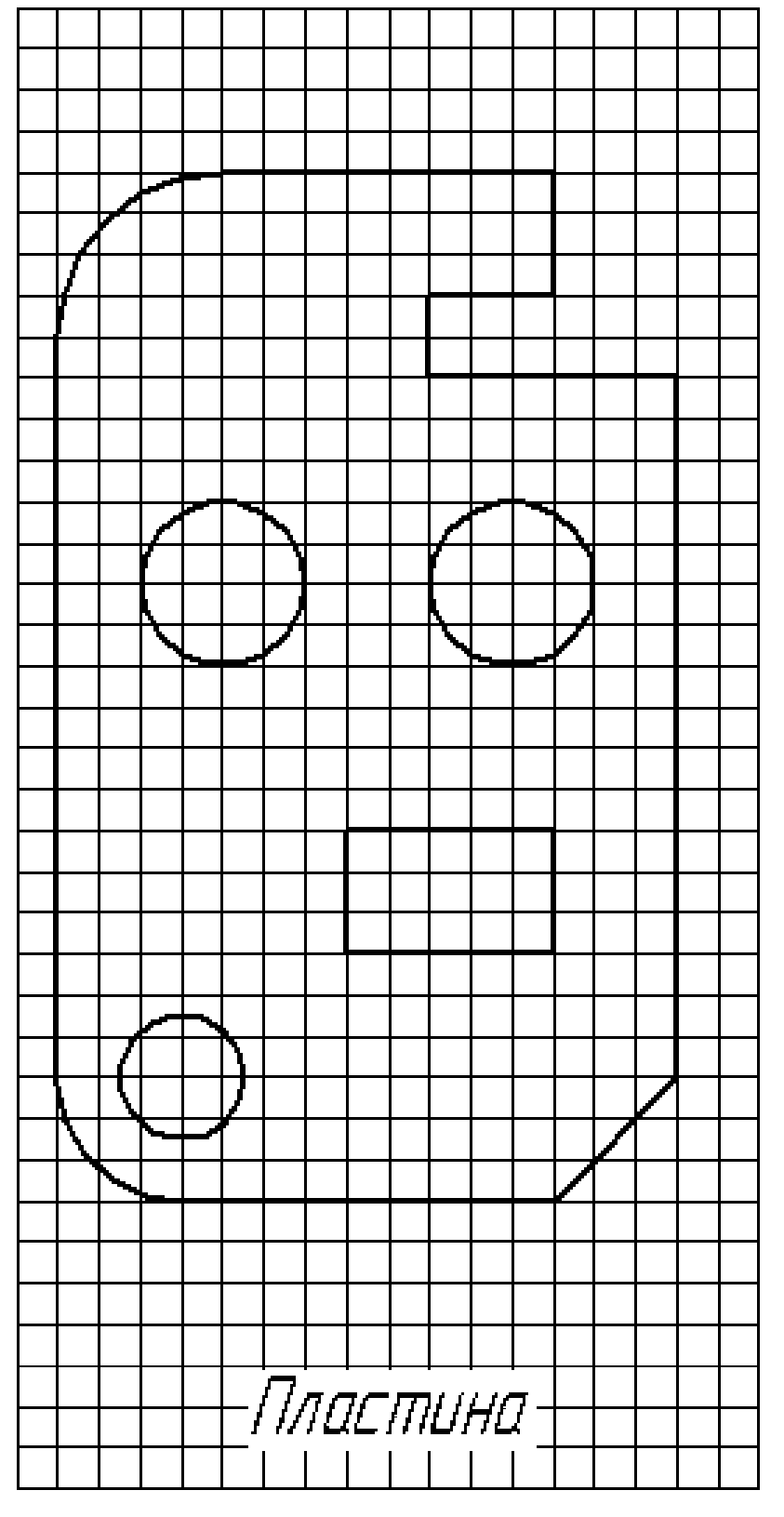

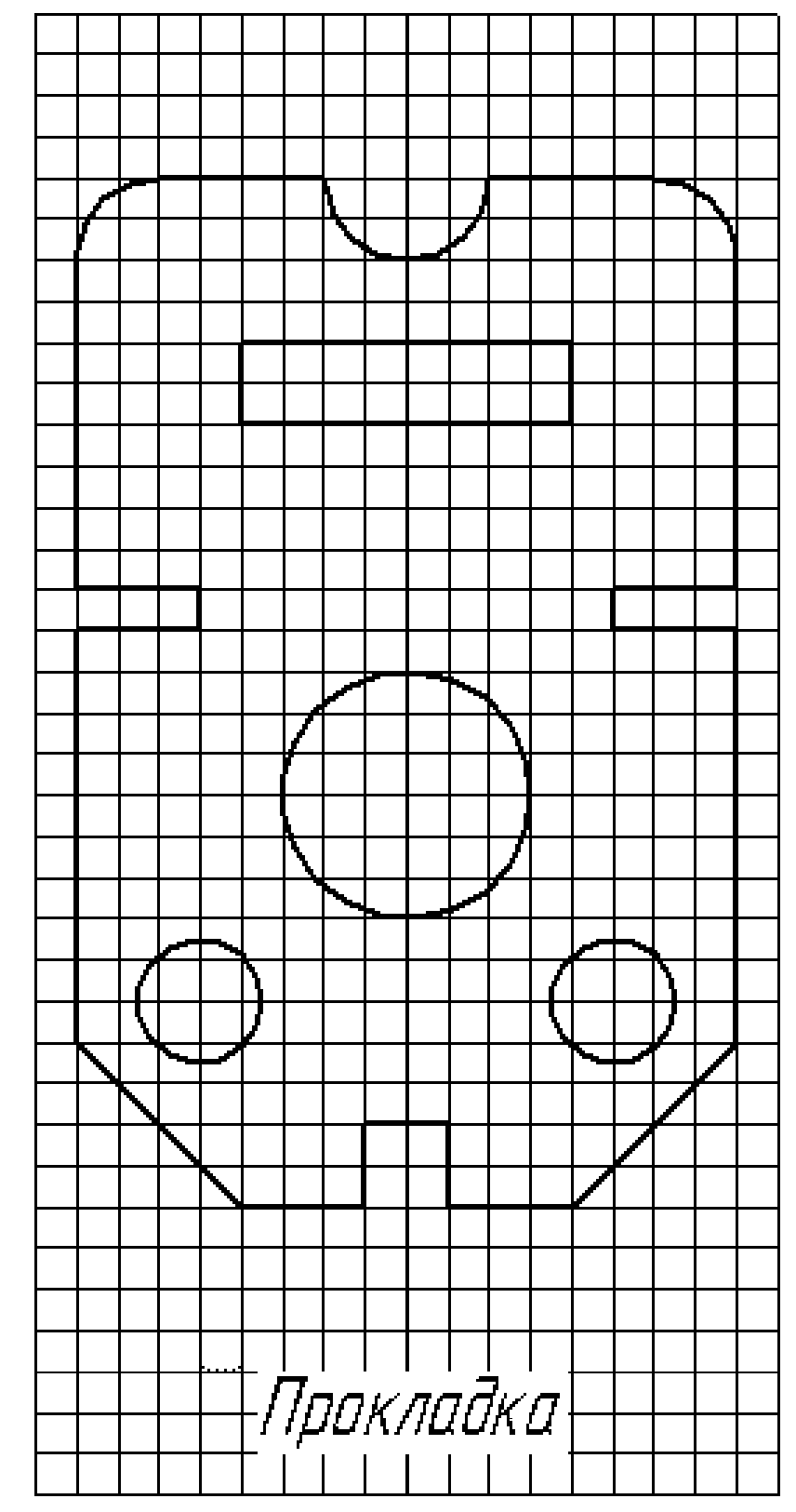

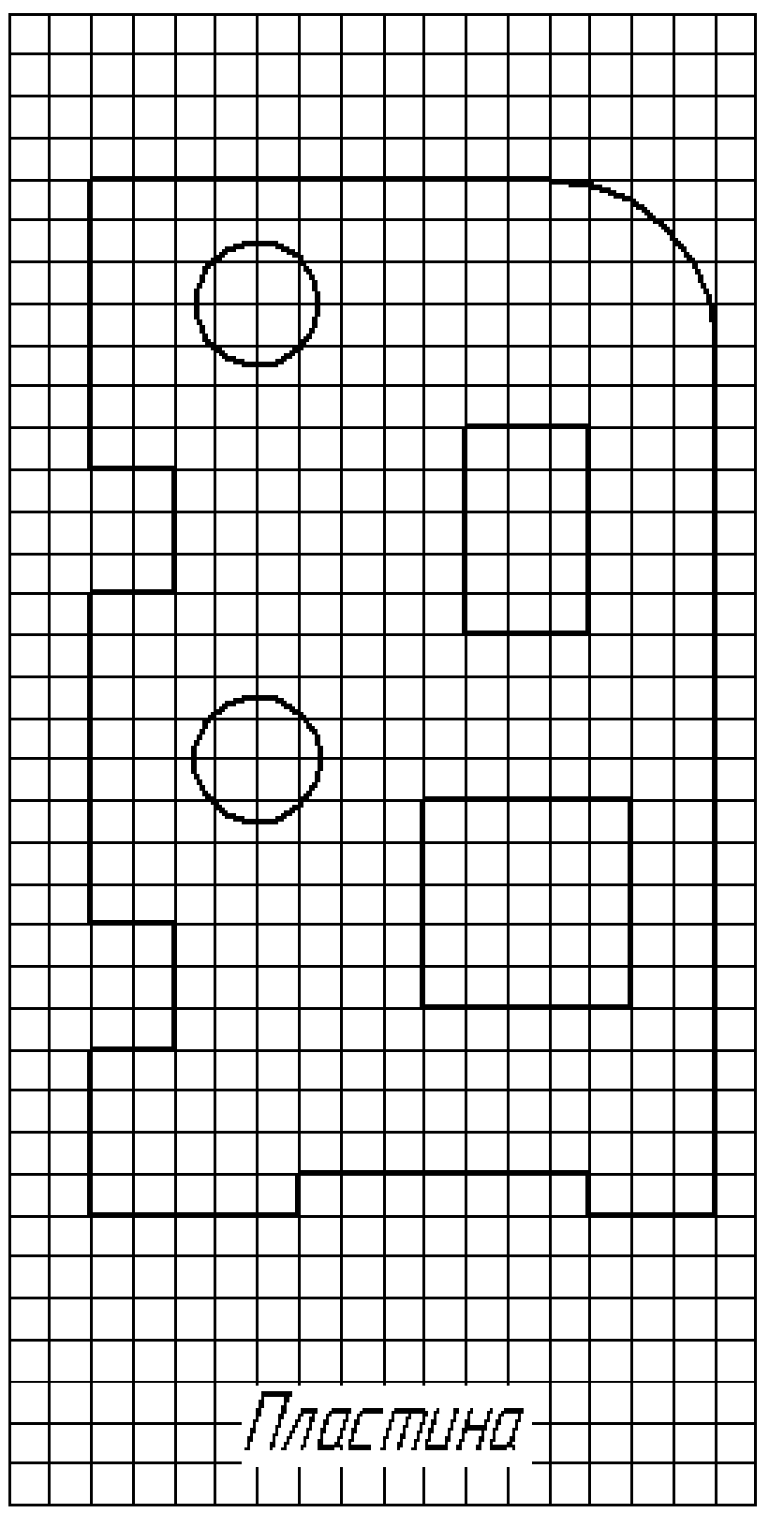

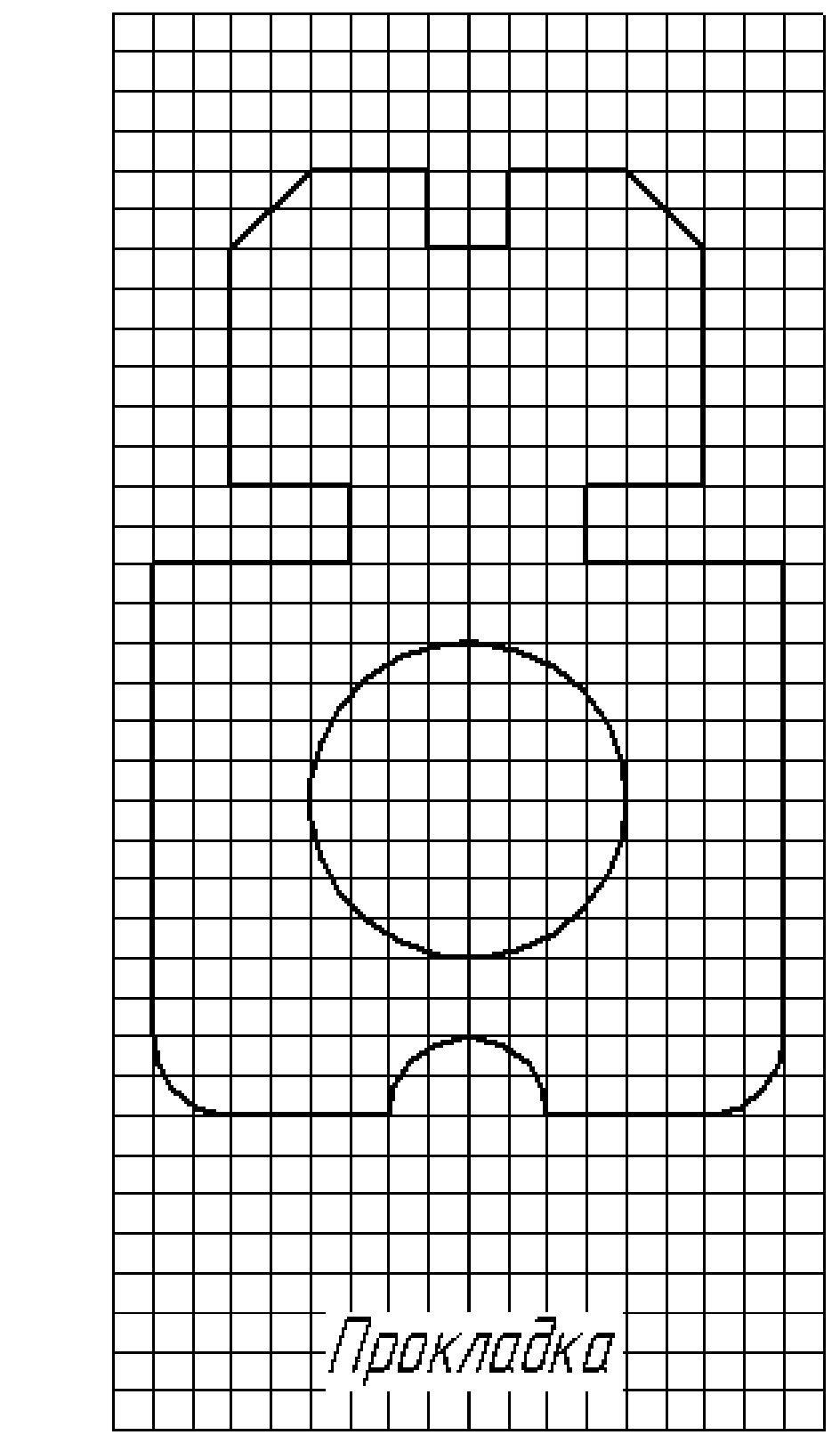

Рисунок10 – (к листу1-3)

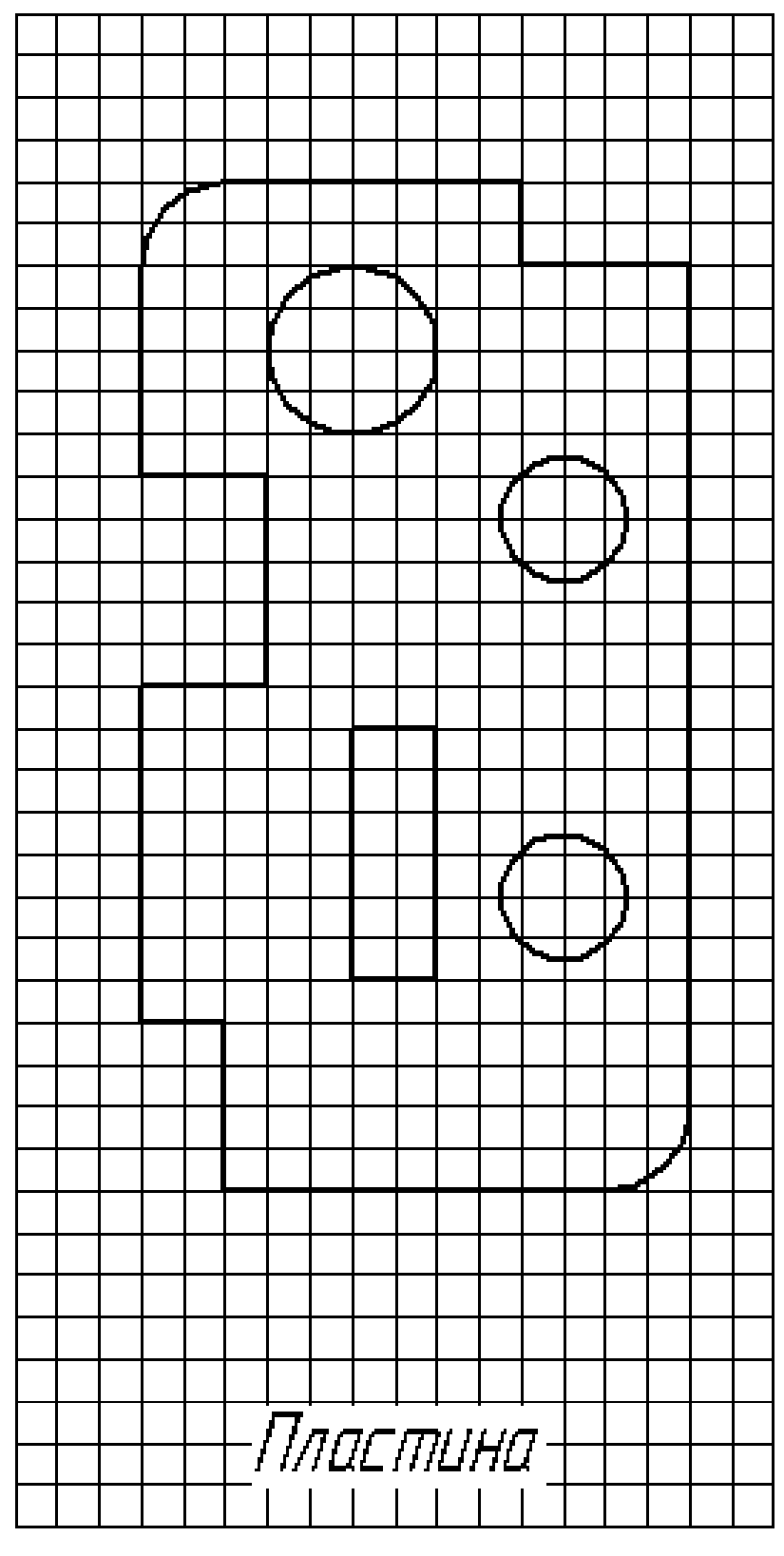

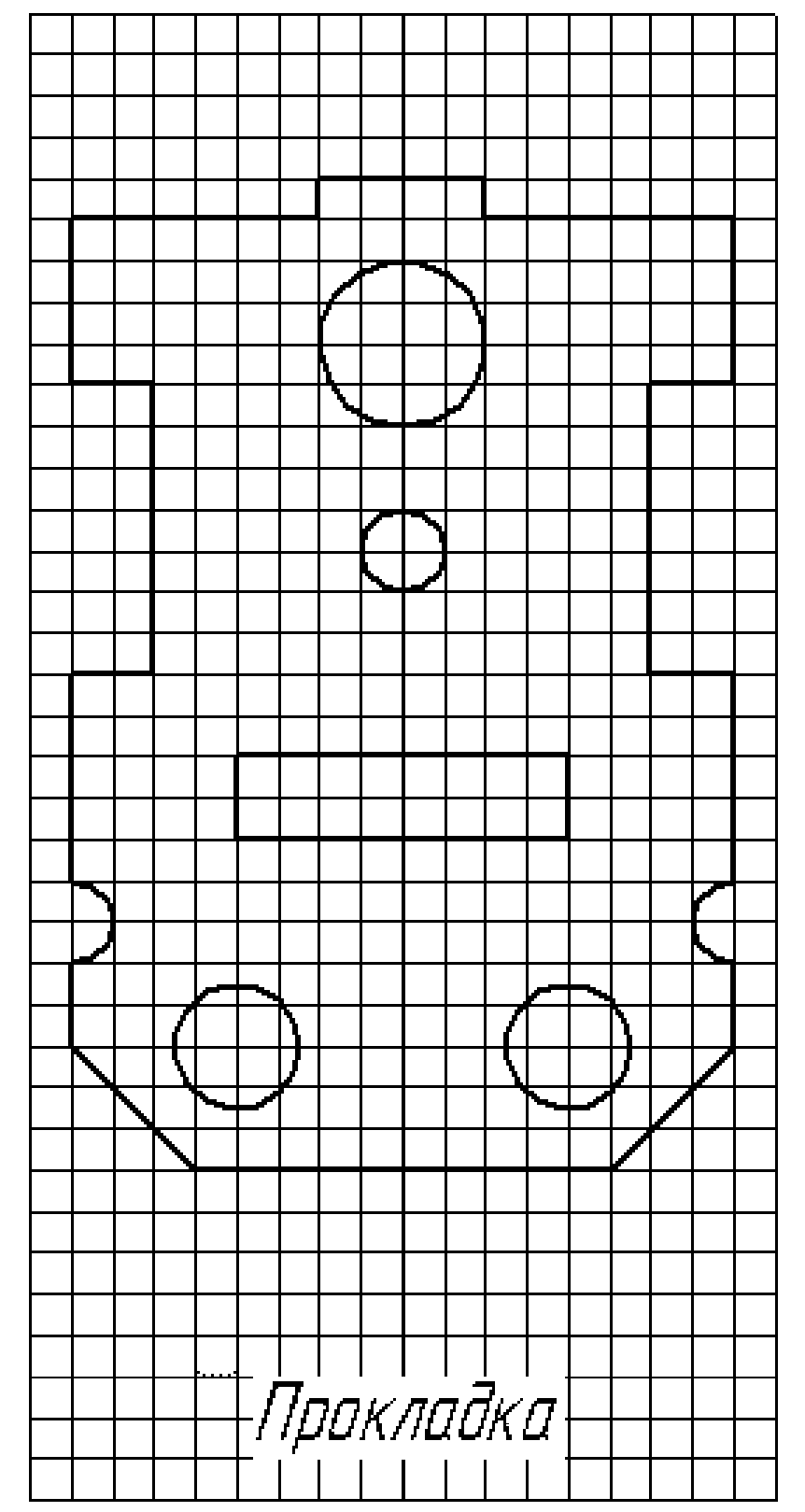

Рисунок 10 – (продолжение)

Лист 1-4

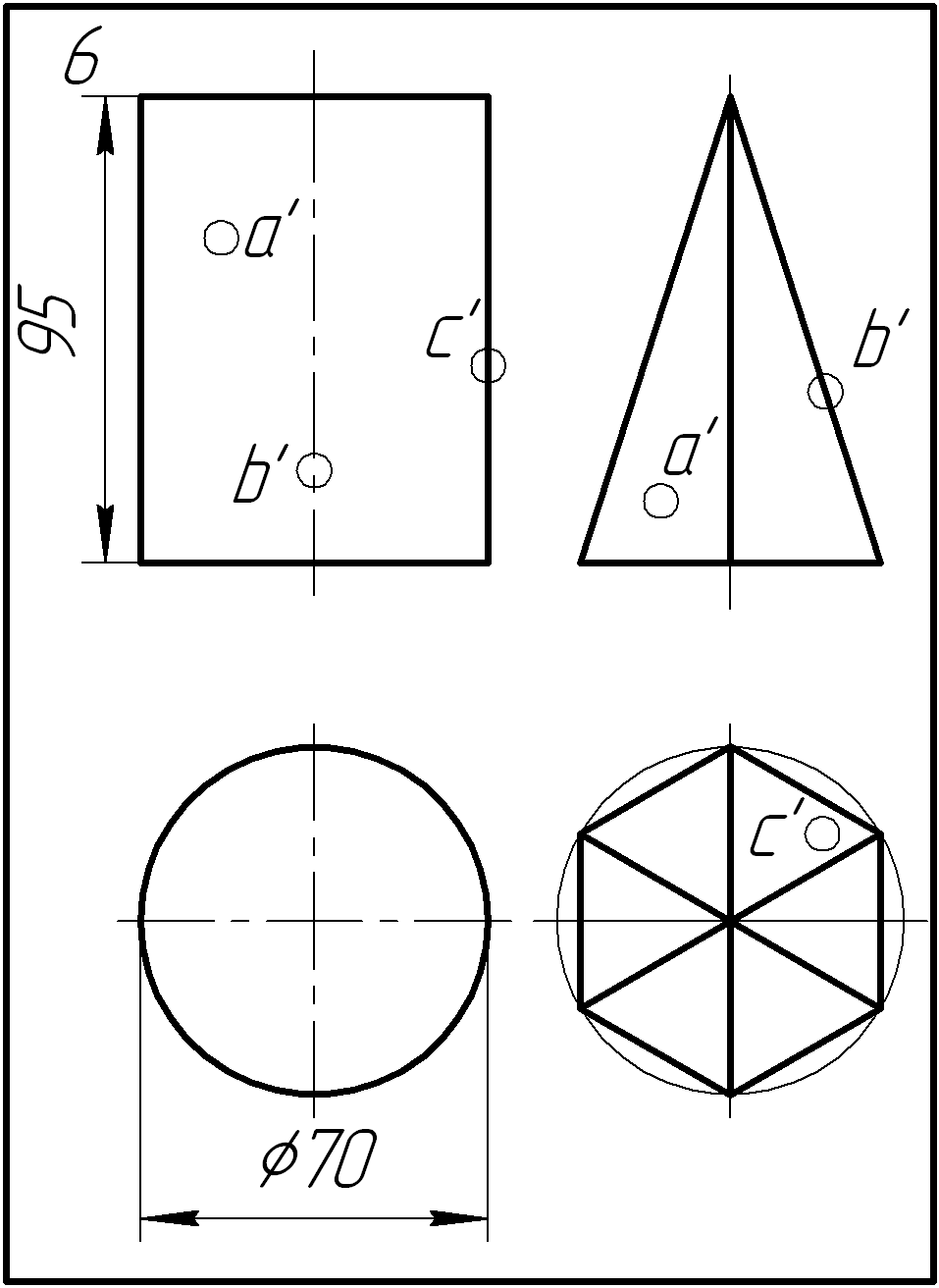

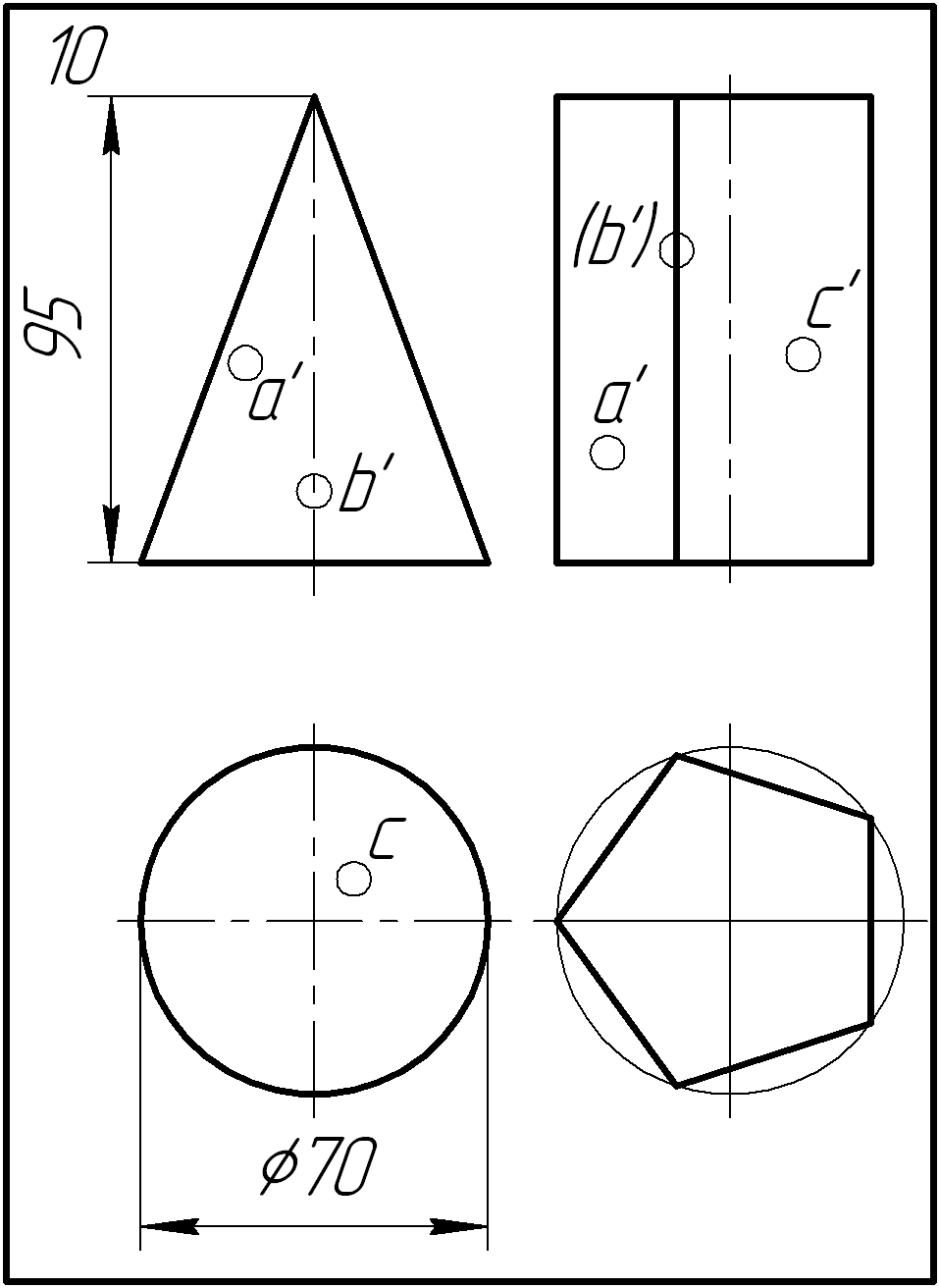

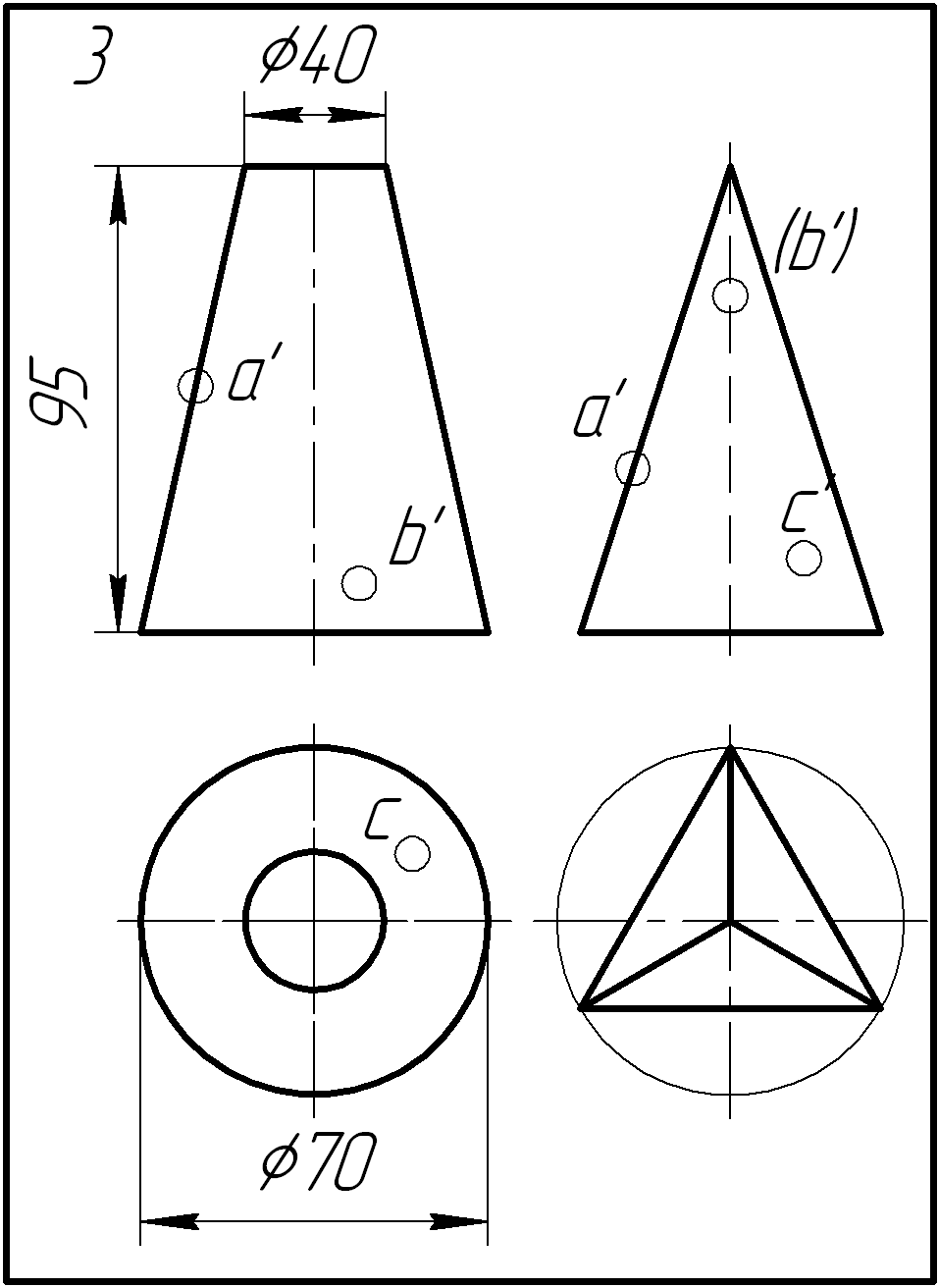

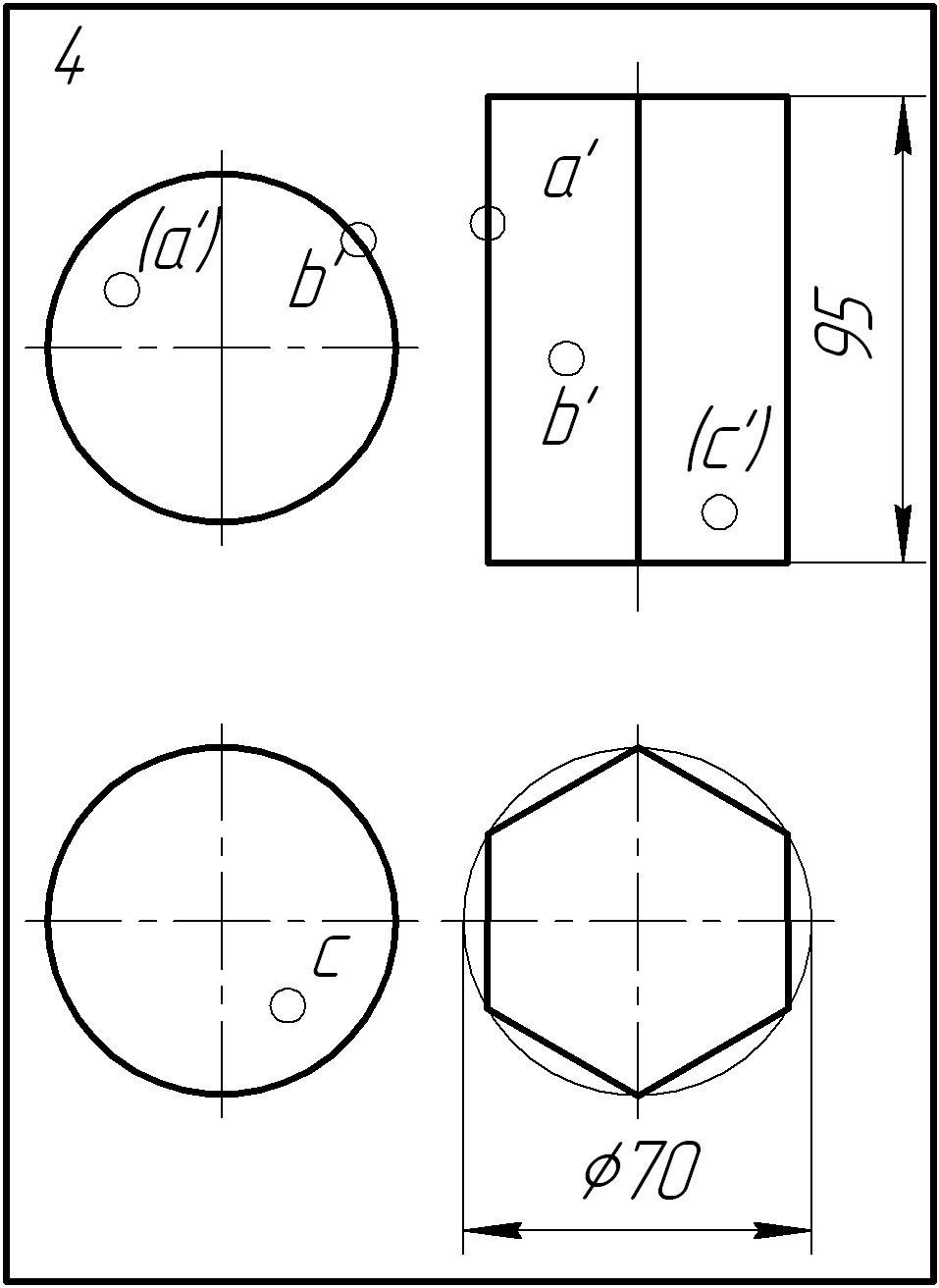

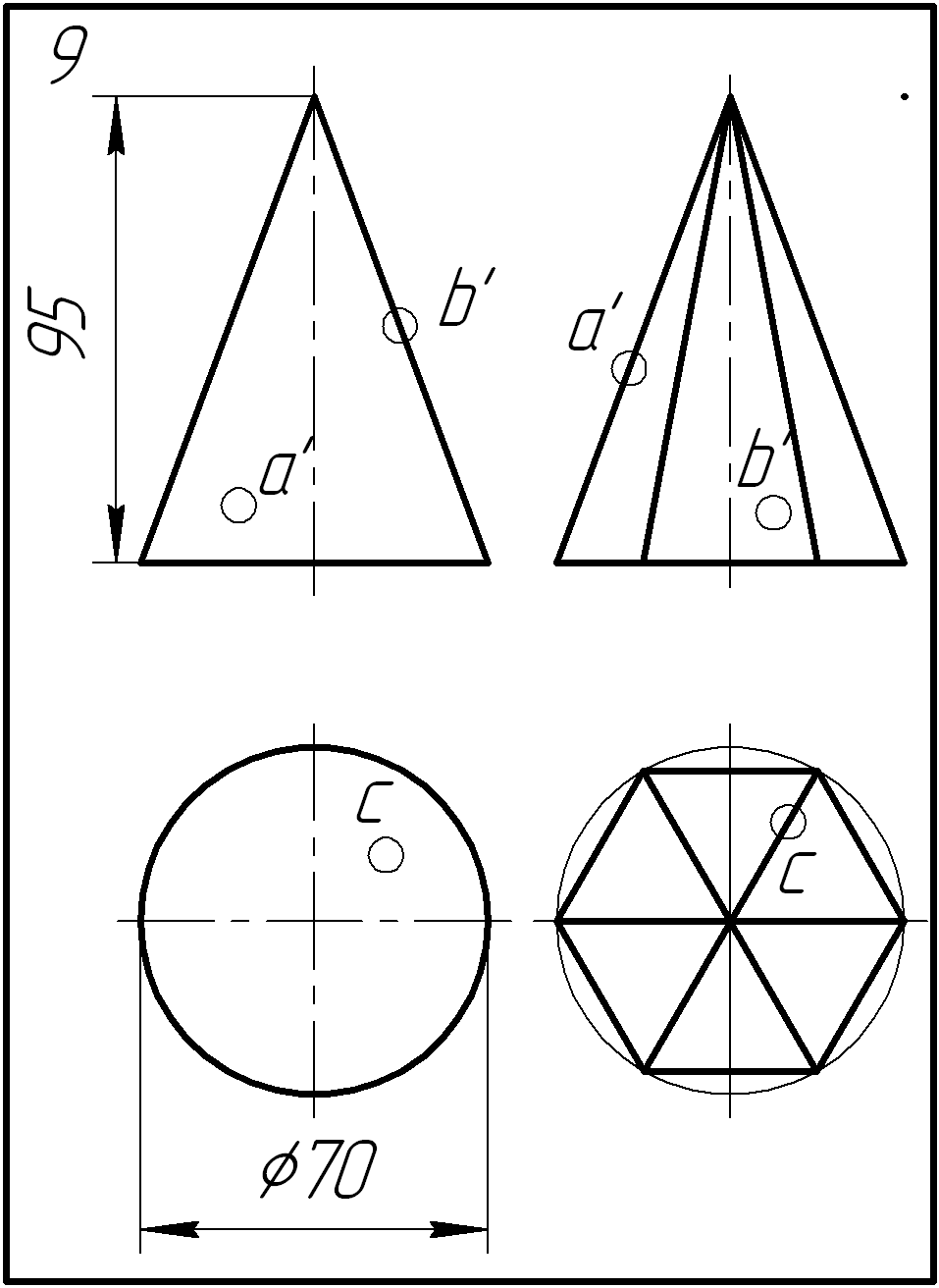

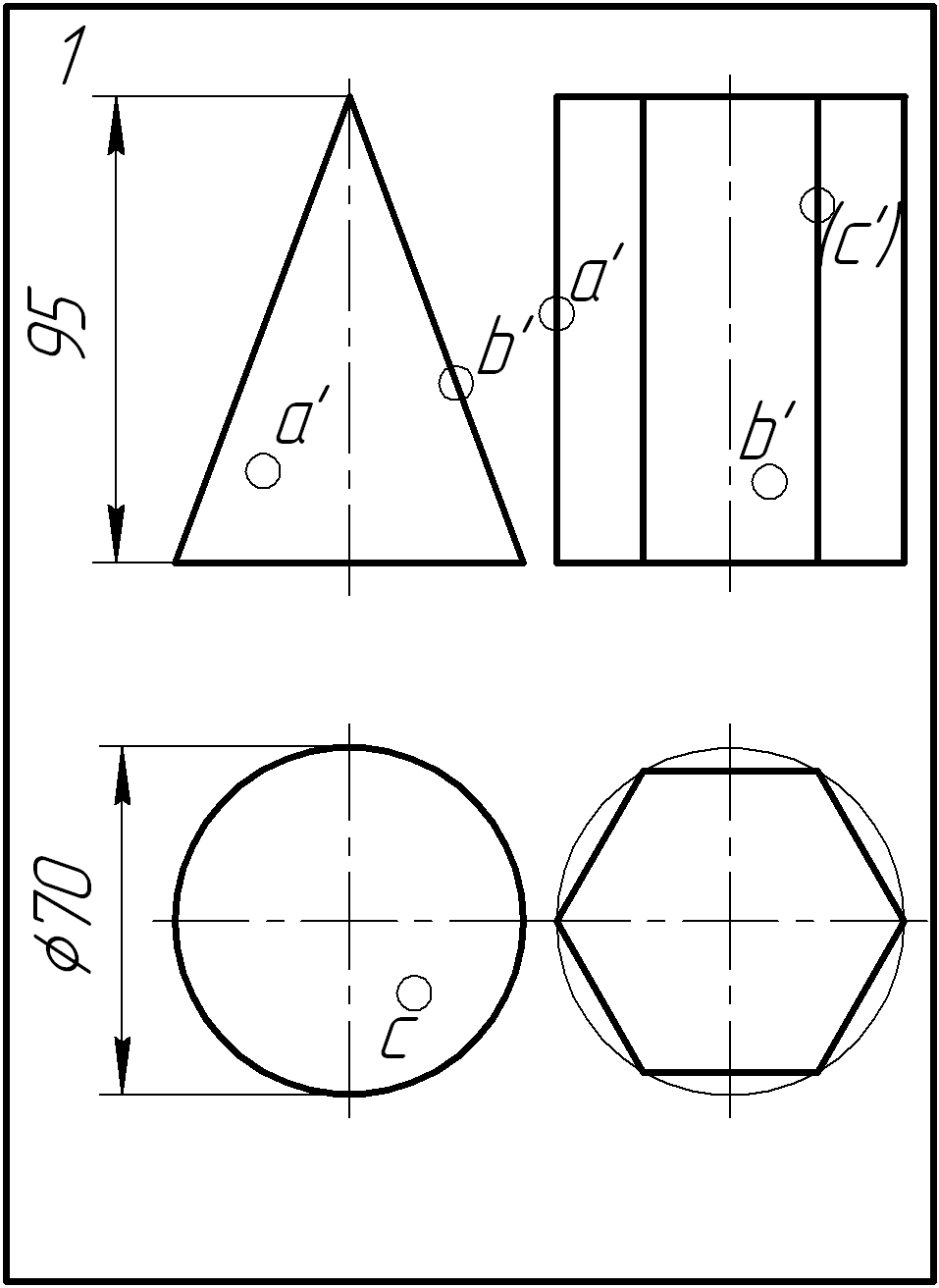

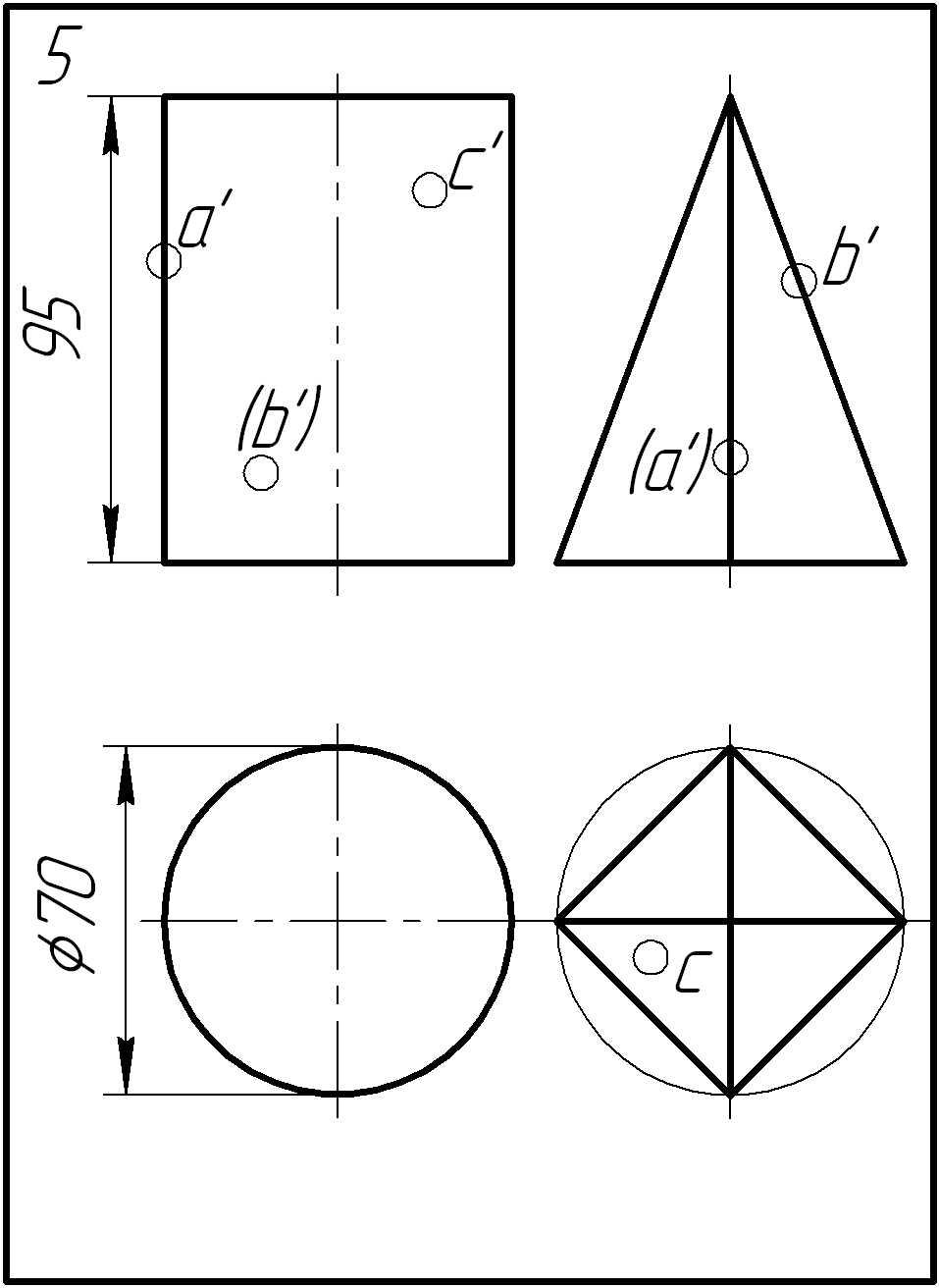

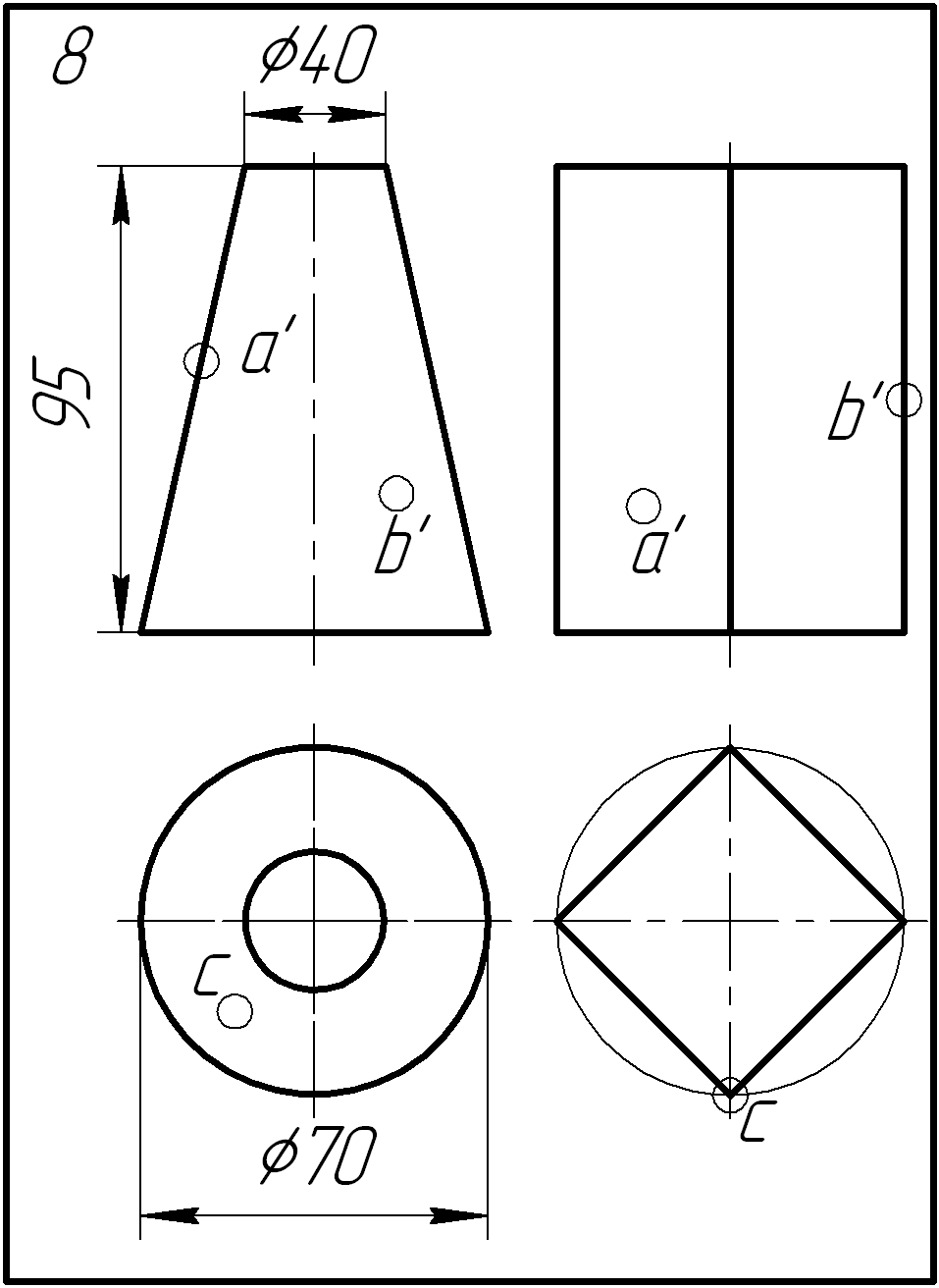

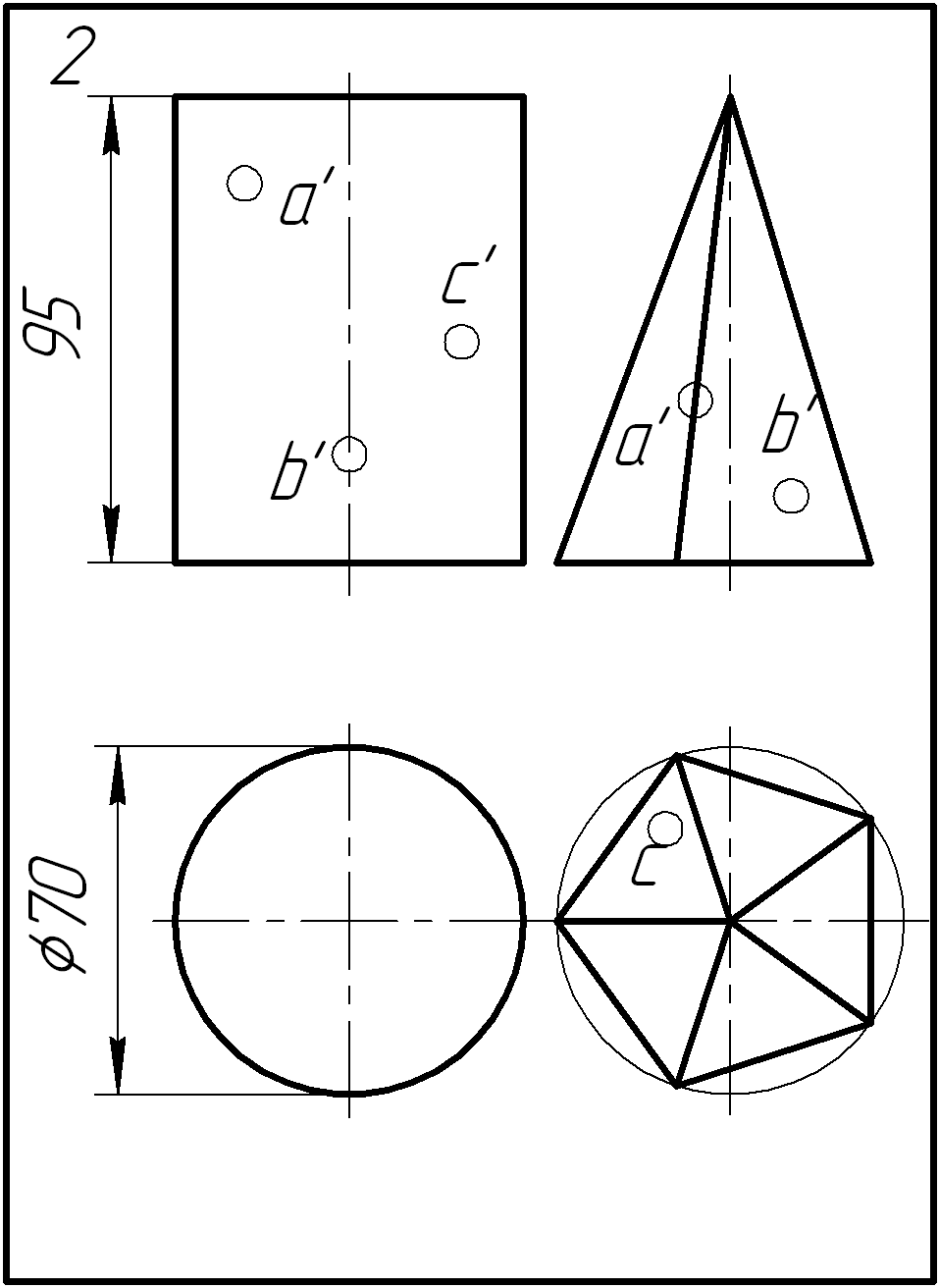

Содержание листа. Выполнить комплексные чертежи двух геометрических тел с нанесением на поверхностях данных тел точек. Формат А-3. Образец выполнения листа 1-4 показан на рисунке 11. Варианты выбрать по рисунку 12 (по последней цифре шифра учащегося).

Рекомендации по выполнению. Наиболее полное представление о предмете дает проецирование на три плоскости проекций – это комплексный чертеж. Предмет мысленно помещают в трехгранный угол, проецируют его на три плоскости (фронтальную, горизонтальную и профильную), а затем разворачивают угол до совмещения в одной плоскости.

Решение каждой задачи по проекционному черчению складывается из двух частей: решение ее в пространстве, когда мысленно проводят в пространстве линии, плоскости или другие поверхности, воображая при этом ход и результаты решения, и решение ее в проекциях. Приступать к решению задачи в проекциях можно только тогда, когда задача мысленно решена в пространстве.

Любую деталь, какой бы сложной формы она не была, можно мысленно расчленить на простые геометрические тела, поэтому необходимо знать, как выглядят проекции многогранников и тел вращения на комплексных чертежах.

Проекции точек, принадлежащих основным поверхностям, занимающих проецирующее положение (поверхности прямых призмы и цилиндра), строят с помощью линий связи. Так же определяют проекции точек, лежащих на ребрах многогранников или на очерковых образующих тел вращения. В остальных случаях построение проекций точек выполняется с помощью вспомогательных линий. Для точек, заданных на поверхности пирамиды или конуса, можно использовать вспомогательные прямые или образующие и линии, полученные при сечении этих тел плоскостями, параллельными их основаниям. Точки на поверхности шара строят при помощи окружностей, расположенных параллельно плоскостям проекций через рассматриваемую точку.
