Лист 1-1
Содержание листа. Оформить титульный лист к альбому чертежей. Шрифт принять типа Б с наклоном. Формат A4.
Рекомендации по выполнению. Познакомиться с содержанием ГОСТ 2.304-81 "Шрифты чертежные". Тонкими линиями (S/3) начертить упрощенную вспомогательную сетку и написать текст, учитывая размеры всех букв и цифр. Проверить конструкцию шрифта и выполнить его обводку карандашом. Основные числовые значения относительных размеров шрифта типа Б с углом наклона 75° приведены в таблице 1.
Перед началом работы предлагается выполнить тренировочные упражнения.
Чтобы научиться красиво и правильно писать чертежным шрифтом, вначале его пишут с помощью сетки с шагом 0,lhx0,lh, рисунок 3. После овладения навыками написания шрифта используют уже упрощенную сетку, рисунок 4. Затем, когда появится опыт, можно проводить только верхнюю и нижнюю границы строки, рисунок 5.
Начертание букв русского алфавита, цифр и знаков по ГОСТ 2.304-81 для шрифта типа Б с наклоном 75° показано на рисунок 6.
На рисунке 7 приведен образец титульного листа и все необходимые данные для его выполнения. Размеры не проставлять!

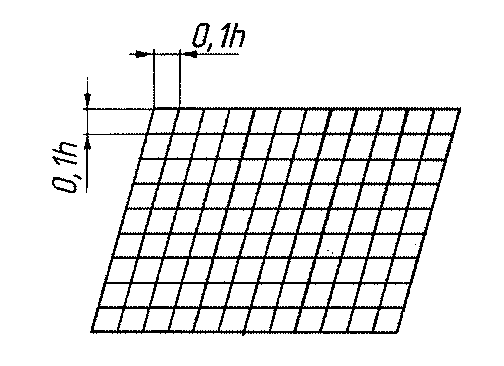

Рисунок 3 –Построение сетки

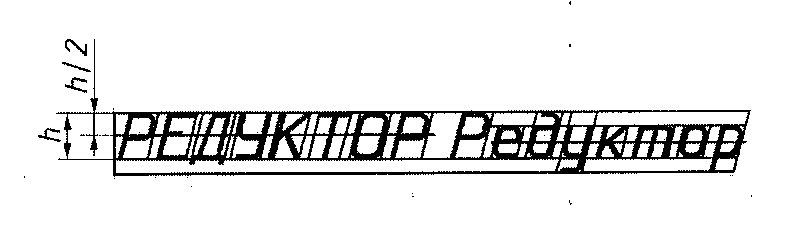

Рисунок 4 – Написание шрифта по упрощенной сетке

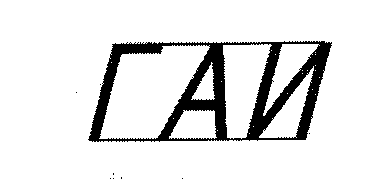

Рисунок 5 – Написание шрифта с использованием
верхней и нижней границ сетки
Таблица 1- Параметры шрифта типа Б
Параметры шрифта |
относит. размер |
размеры в мм |
||||
Размер шрифта - высота прописных букв,/h/ |
h |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Высота строчных букв, / с / Расстояние между буквами, /а/ Минимальный шаг строк, / b / Минимальное расстояние между словами, / е / Толщина линий шрифта, / d / |
7/10h 2/10h 17/10h 6/10h
l/10h |
2,5 0,7 6,0 2,1
0,35 |
3,5 1,0 8,5 3,0
0,5 |
5,0 1,4 12,0 4,2
0,7 |
7,0 2,0 17,0 6,0
1,0 |
10,0 2,8 24,0 8,4
1,4 |
Ширина прописных букв: - Г, Е, 3, С и цифр; - А, Д, М, X, Ц, Ы, Ю; - Ж, Ф, Ш, Ъ; -Щ; - остальные буквы и цифра 4; - ширина цифры 1 |
5/10h 7/10h 8/10h 9/10h 6/10h 3/10h |
1,8 2,5 2,8 3,2 2,1 1,1 |
2,5 3,5 4,0 4,5 3,0 1,5 |
3,5 5,0 5,6 6,3 4,2 2,1 |
5,0 7,0 8,0 9,0 6,0 3,0 |
7,0 10,0 11,2 12,6 8,4 4,2 |
Ширина строчных букв: -з, с; - а, м, ц, ъ, ы, ю; - ж, т, ф, ш; - щ; - остальные буквы |
4/10h 6/10h 7/10h 8/10h 5/10h |
1,4 2,1 2,5 2,8 1,8 |
2,0 3,0 3,5 4,0 2,5 |
2,8 4,2 4,9 5,6 3,5 |
4,0 6,0 7,0 8,1 5,0 |
5,6 8,4 9,8 11,2 7,0 |

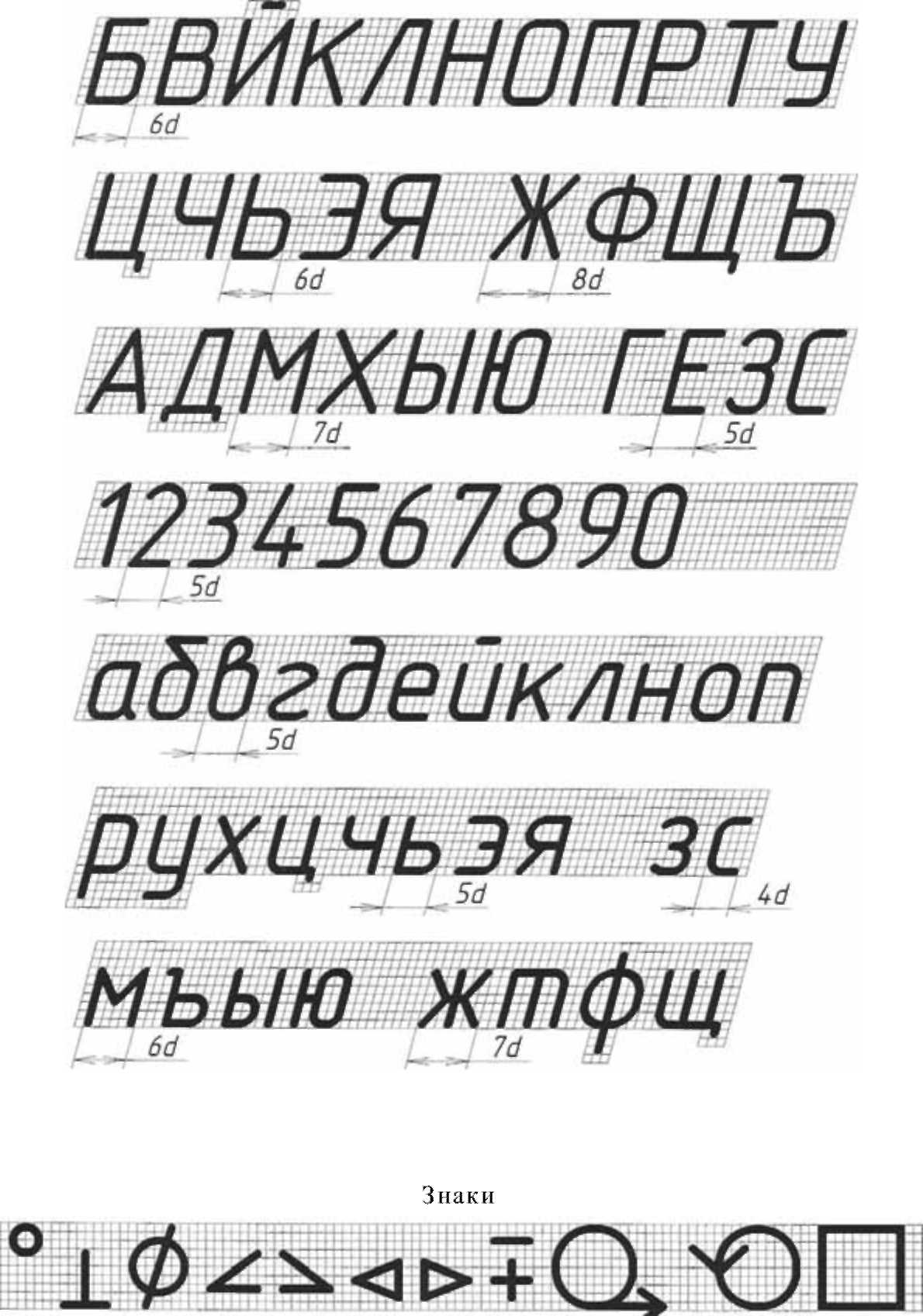

Рисунок 7 – Шрифт типа Б с наклоном

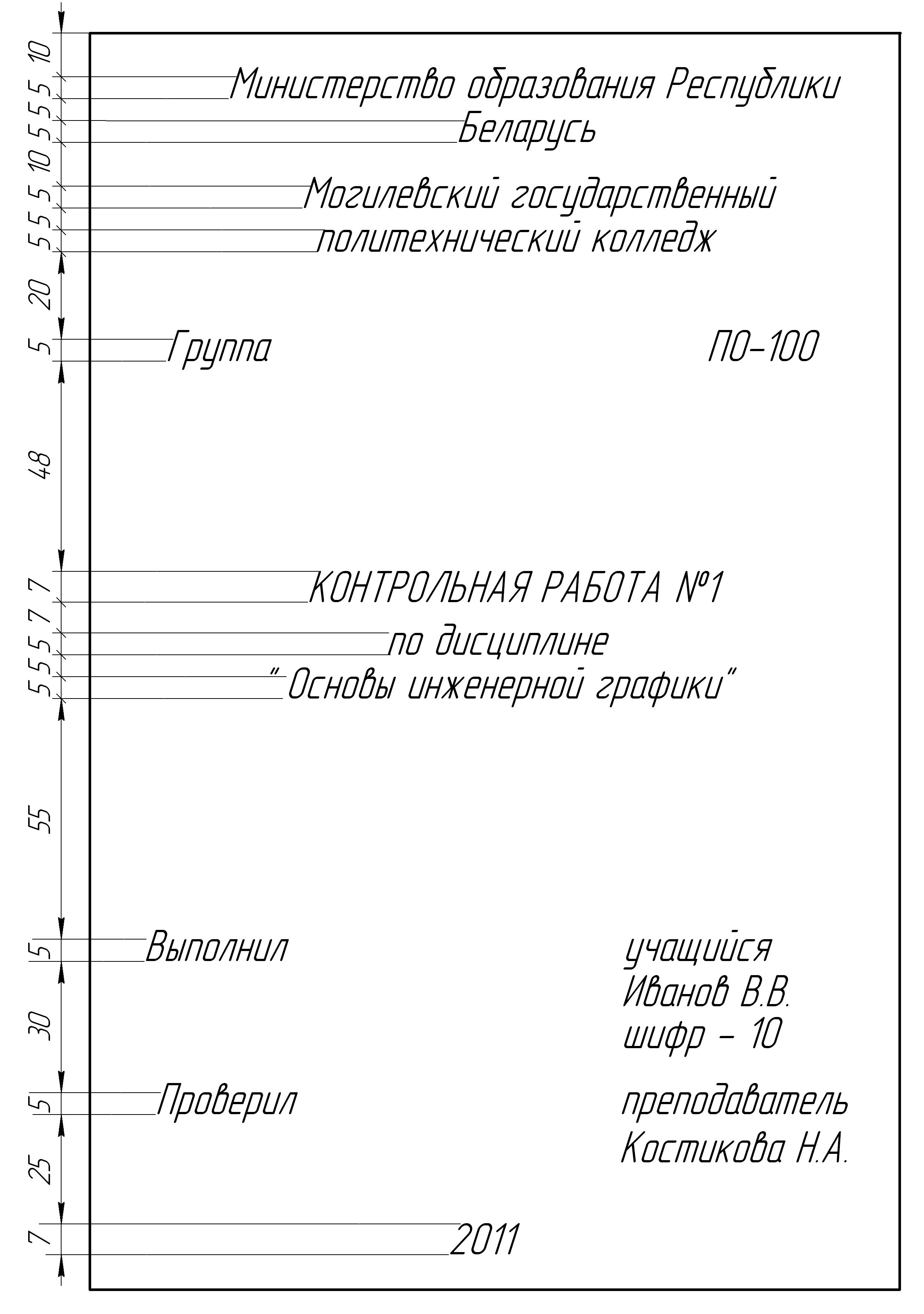

Рисунок 7 - Образец листа 1-1
