Раздел 3 Общие правила выполнения чертежей

Виды. Расположение основных видов. Дополнительные и местные виды.

Разрезы: классификация, обозначение на чертежах.

Соединение половины вида с половиной разреза. Местные разрезы.

Сечения: классификация, обозначение.

Выносные элементы.

Условности и упрощения при выполнении разрезов.

Резьбы: назначение и образование, изображение и обозначение на чертежах. Чертеж детали, эскиз, их назначение. Соединения разъемные и неразъемные. Изображение резьбового соединения. Сборочный чертеж. Спецификация.

Условности и упрощения при выполнении сборочных чертежей. Деталирование сборочных чертежей.

Раздел 4 Чертежи и схемы по специальности

Тема 4.1 Общие сведения о схемах

Виды и типы схем. Общие требования к их выполнению по стандартам 7-й классификационной группы ЕСКД. Особенности оформления основной надписи на схемах. Коды схем. Правила выполнения структурных и принципиальных схем.

Тема 4.2 Условные графические обозначения на схемах

Условные графические обозначения на электрических схемах. Буквенно-цифровые позиционные обозначения на электрических схемах. Буквенно-цифровые позиционные обозначения на электрических схемах. Перечень элементов и особенности его составления.

Тема 4.3 Схема алгоритмов и программ

Единая система программной документации (ЕСПД). Символы, отображающие основные функции в алгоритме и программе обработки данных. Правила выполнения схем алгоритмов и программ. Обозначение программных документов.

Вопросы для самоконтроля

1 Какова роль и задачи дисциплины «Основы инженерной графики»?

2 Что называют масштабом?

3 Как обозначают на чертежах масштаб изображения?

4 Что определяет формат листа чертежа?

5 Какие форматы листов установлены для чертежей?

6 Какая форма основной надписи установлена для чертежей и схем?

7 Где располагают на чертеже основную надпись и дополнительную графу?

8 Какие типы чертежного шрифта установлены ГОСТом?

9 Как определяется высота строчных букв?

10 Какие типы линий применяют для вычерчивания выносных и размерных линий?

11 Как располагают стрелки размерных линий при недостатке места для их размещения?

12 Как условно обозначают на чертежах уклоны, конусность, квадрат?

13 В каких случаях допускается проводить размерные линии с обрывом?

14 Какие знаки наносят перед размерными числами диаметров и радиусов окружностей?

15 Чем отличается нанесение размеров фасок, расположенных под разными углами?

16 Какие правила установлены для нанесения размеров одинаковых элементов изделия?

17 В чем заключается принцип центрального проецирования?

18 Что называется проекцией точки?

19 Как называются и обозначаются плоскости проекций?

20 Перечислите все семь прямых

21 Назовите все семь плоскостей

22 Приведите примеры гранных тел и тел вращения, как определяются проекции точек на их поверхностях

23 Какое изображение предмета называется видом? Перечислите основные виды.

24.Как различаются разрезы в зависимости от положения секущих плоскостей?

25 Что называется сечением? Назовите известные Вам виды сечений? Как обозначаются сечения?

26 Каковы правила нанесения на чертежах графических обозначений материалов (штриховок) в разрезах и сечениях

27 Какие соединения относятся к разъемным?

28 Какие Вы знаете стандартные резьбы? Как их условно обозначают?

29 Как на чертеже изображается резьба на стержне? в отверстии? в соединении стержня с отверстием?

30 Как обозначаются резьбы на чертежах?

31 Что называется эскизом детали? Для каких целей составляется эскиз?

32.Какие требования предъявляются к эскизу детали?

33 Что общего и в чем различие между эскизом и рабочим чертежом детали?

34 В какой последовательности надо выполнять эскиз детали с натуры?

35 Каковы требования к рабочим чертежам деталей?

36 Каков порядок составления рабочего чертежа детали по данным его эскиза?

37 В какой последовательности нужно выполнять сборочный чертеж по чертежам (эскизам) деталей?

38 Какие размеры проставляют на сборочных чертежах?

39 Что собой представляет спецификация? Как она заполняется? Перечислите основные разделы спецификации.

40 Какие конструкторские документы называются схемами

41 Какие типы схем Вы знаете?

42 Опишите символы отображающие основные функции в алгоритме и программе обработки данных.

Общие методические рекомендации по выполнению домашней контрольной работы

Учащийся заочного отделения должен изучить дисциплину «Основы инженерной графики», научиться графически грамотно в соответствии с требованиями Единой системы конструкторской документации (ЕСКД) выполнять и свободно читать чертежи.

Контрольная работа составлена по десятивариантной системе. Вариант выбирают по последней цифре шифра учащегося. Если последняя цифра ноль, следует выполнять десятый вариант.

Материал следует изучать в такой последовательности:

- ознакомиться с общими методическими указаниями и содержанием учебной программы предмета;

- изучить материал по темам, пользуясь учебником. Изучить государственные стандарты ЕСКД и ЕСПД, относящиеся к данным темам;

- приступить к выполнению контрольной работы. Для этого ознакомиться с содержанием контрольной работы и образцами выполнения листов, определить свой вариант, выполнить чертежи по своему варианту, оформить их в соответствии с методическими указаниями по выполнению контрольной работы.

Все чертежи контрольной работы сброшюровать в папку формата А4(210×297).

Домашняя контрольная работа направляется на рецензию преподавателю в полном объеме и в сроки, указанные учебным графиком. Незачтенную, неудовлетворительно выполненную контрольную работу нужно исправить или переделать в зависимости от указаний преподавателя и представить на проверку вторично. Зачтенная работа предъявляется преподавателю во время зачета. В случае утери контрольная работа выполняется заново.

Работа, выполненная не по своему варианту, не зачитывается.

Список используемых источников

1 Боголюбов, С.К. Инженерная графика: / С.К. Боголюбов. – М., 2000

2 Боголюбов, С.К. Задания по курсу черчения: / С.К. Боголюбов.

–М.:, 1983

3 Миронов, Б.Г. Инженерная и компьютерная графика:

Б.Г. Миронов. - М., 2004

4 Чекмарев, А.А. Инженерная графика: справочные материалы: А.А. Чекмарев. -. М., 2002

5 ГОСТы ЕСКД 2.104-68; 2.106-96; 2.301-68, 2.307-68-68 и др.

6 ГОСТы ЕСПД 19.001-77;19.701-90

Задание на домашнюю контрольную работу по дисциплине «Основы инженерной графики»

Контрольную работу выполняют на трех листах чертежной бумаги формата А4 и двух листах формата А3, рисунок 1 по индивидуальным вариантам задания.

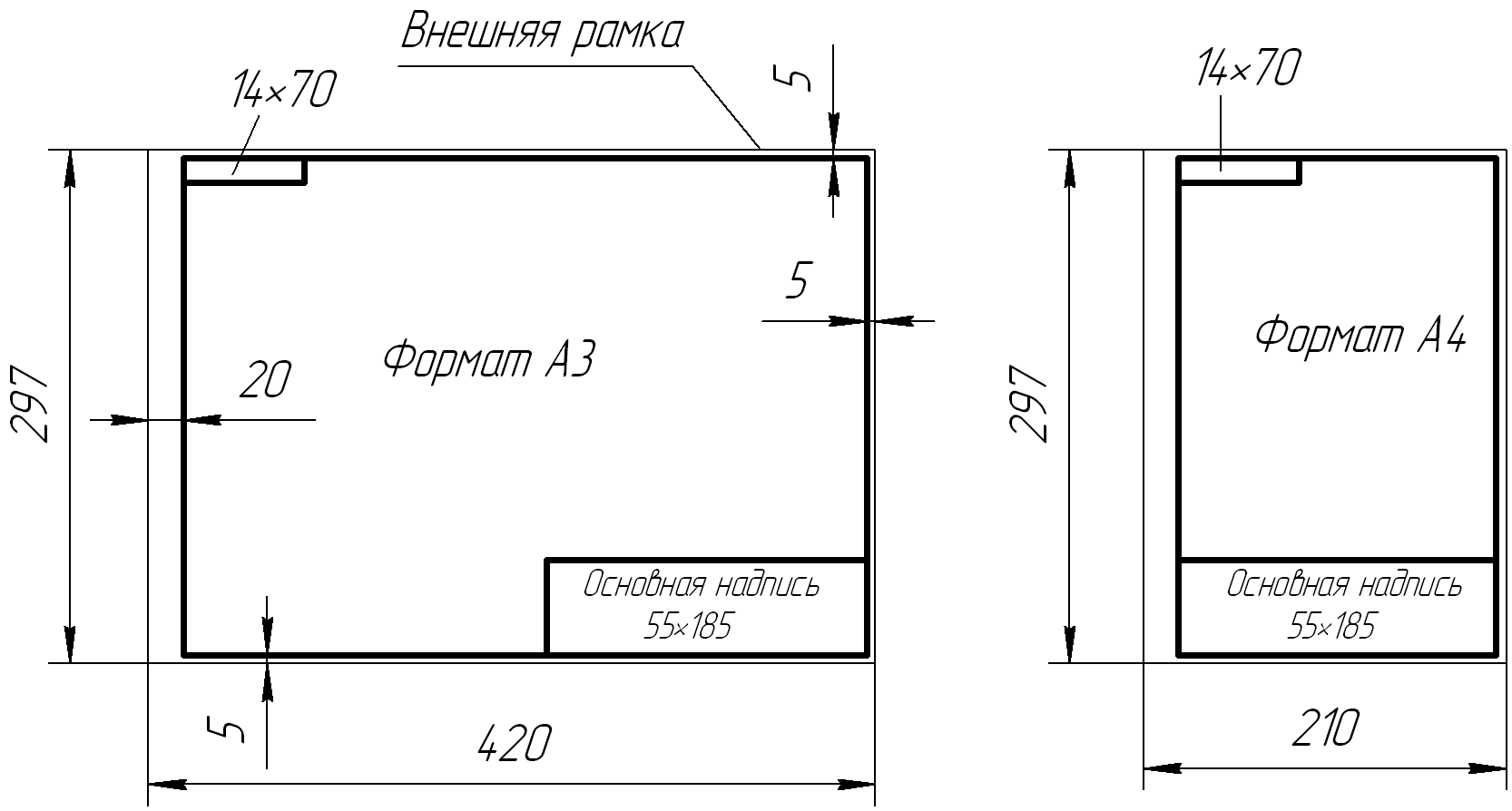

Рисунок 1 – Размеры форматов

Каждый чертеж должен иметь рамку и основную надпись. Образец заполнения основной надписи представлен на рисунке 2.

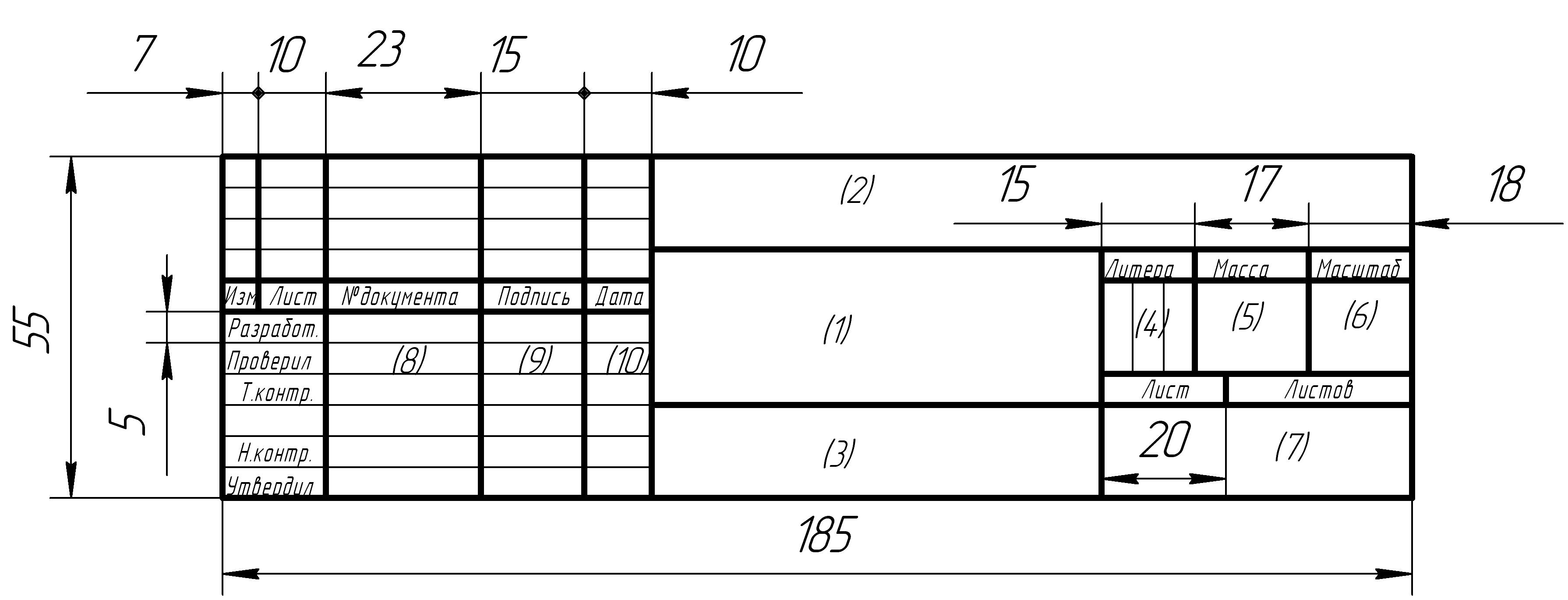

Рисунок 2 – Образец заполнения основной надписи

В учебных заведениях заполняют следующие графы (графы обозначены числами в скобках):

графа 1 – наименование чертежа, изображенного на чертеже;

графа 2 –обозначение (номер) чертежа;

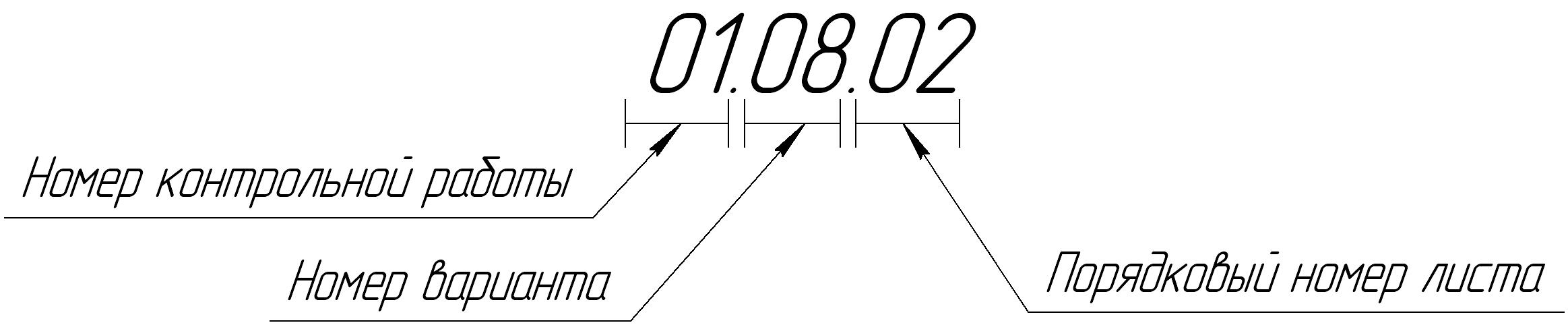

Рисунок 3 – Образец обозначения чертежа

графа 3 – обозначение материала детали (графу заполняют только на чертежах деталей);

графа 4 – литера, присвоенная документу (литера «У» – для учебных чертежей);

графа 5 – масса изделия в килограммах;

графа 6 – масштаб изображения;

графа 7 – наименование учебного заведения (МГПК) и группы;

графа 8 – фамилии учащегося и преподавателя;

графа 9 – подписи учащегося и преподавателя;

графа 10 – дата подписания чертежа;

В графе с размерами 14×70 записывают то же обозначение чертежа, что и в графе 2, только повернутое на 180° для горизонтальных форматов и форматов А4, и на 90° для вертикальных форматов.

Перечень листов:

лист 1-1 «Титульный лист»;

лист 1-2 «Линии чертежа»;

лист 1-3 «Нанесение размеров»;

лист 1-4 «Геометрические тела»;

лист 1-5- «Простые разрезы».

Все листы выполняются карандашом. Контрольная работа является отчетом учащегося о проделанной работе по изучению программного материала.

Контрольная работа должна быть выполнена красиво и графически правильно, отличаться выразительностью, четкостью и опрятностью.
