1.3 Обоснование выбора модели
На основе собранной информации выполнены эскизы обуви, смотри рисунок 6.
Рисунок 6 – Эскизы моделей женских полусапожек
Из которых была выбрана одна модель для проектирования – женские полусапожки осенне-весеннего сезона носки с мотивами североамериканских индейцев на среднем каблуке, клеевого метода крепления. При выборе материала для данной модели были учтены предпочтения потребителя. В качестве материала верха был выбран нубук, который имеет хороший внешний вид, бархатистую лицевую поверхность. Натуральная кожа имеет высокие показатели гигиенических свойств, комфортна для носки, служит дольше благодаря своим физико-механическим свойствам. Материал легко формуется и впоследствии приформовывается к стопе в процессе носки.
Опираясь на модные тенденции и первоисточник, в модели полусапожек создан декоративный отворот, который образован изящными линиями, напоминающими индейский оберег - ловец снов. В качестве отделки используется бахрома, которая не мешает при ходьбе. Сама конструкция верха состоит из союзки с имитацией мокасинового шва – (как в традиционной обуви индейцев - мокасинах, которая стала интернациональной), и задинок, линии которых плавно переходят в линию союзки. Модель на среднем каблуке свободного надевания, что весьма удобно для оживленного ритма жизни и повседневной носки.
2 Проектный раздел
2.1 Конструктивно-технологическая характеристика модели
Проектом предусмотрена разработка модели женских полусапожек на среднем каблуке осенне-весеннего сезона носки.
Заготовка состоит из основных деталей верха: союзки, берцев, задинок, ажурной детали декоративного отворота и подкладки под нее. Особенностью модели является наличие декоративного отворота и мокасинового шва на союзке, а также модель спроектирована для свободного надевания.
Узел верха: на берцы настрачиваются задинки, затем берцы соединяются между собой по переднему контуру. На соединенные друг с другом детали берцев настрачивается союзка. Выполняются декоративные строчки на ажурной детали отворота, тем самым скрепляя ее с подкладкой. Затем, по заднему контуру берцев и задинок, а также заднему контуру отворота выполняются тачные швы, этим завершая сборку узла верха.
Узел подкладки состоит из кожаных деталей подкладки под берцы, подкладки под союзку и ЗВР. Детали подкладки под берцы соединяются между собой по переднему краю, затем настрачиваются на подкладку под союзку. Выполняется тачной шов по заднему краю подкладки под берцы и после этого настрачивается ЗВР.
Узел верха с узлом подкладки собираются в заготовку по верхнему контуру подкладочным швом, предварительно к верху пристрачивается декоративный отворот. Для сборки заготовки были использованы следующие виды швов: тачной, настрочной и подкладочный. Их конструкция и характеристика представлены в таблице 1.

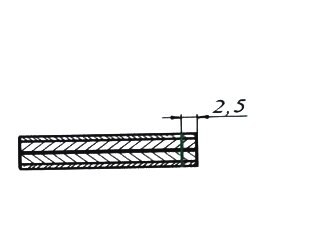

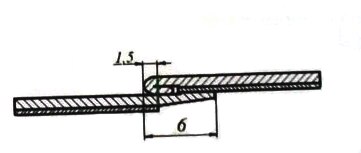

Таблица 1 Характеристика швов
№ п\п |
Скрепляемые детали |
Конструкция шва |
Схема шва |
1 |
2 |
3 |
4 |
1 |
Наружные детали |
||
1.1 |
Задинки с берцами |
Настрочной |
|
1.2 |
Берцы по переднему контуру |
Тачной |
|
1.3 |
Союзка с берцами |
Настрочной |
|
1.4 |
Декоративный отворот с подкладкой |
Настрочной |
|
Продолжение табл. 1
1 |
2 |
3 |
4 |
1.5 |
Берцы по пяточному контуру между собой |
Тачной |
|
1.6 |
Задний контур декоративного отворота |
Тачной с расстрочкой на 2 стороны |
|
2 |
Внутренние детали |
||
2.1 |
Передние края кожаной подкладки под берцы между собой |
Тачной |
|
2.2 |
Подкладка под берцы с подкладкой под союзку |
Настрочной |
|
Продолжение табл. 1
1 |
2 |
3 |
4 |
2.3 |
Задние края кожаной подкладки под берцы между собой |
Тачной |
|
2.4 |
ЗВР с подкладкой под берцы |
Настрочной |
|
3 |
Наружные детали с внутренними |
||
3.1 |
Узел верха с декоративным отворотом |
Настрочной |
|
3.2 |
Узел подкладки с узлом верха и декоративным отворотом |
Подкладочный |
|
4 |
Верх обуви с низом обуви |
||
Продолжение табл. 1
1 |
2 |
3 |
4 |
4.1 |
Верх обуви с затяжной стелькой |
Клеевой |
|
4.2 |
Верх обуви с подошвой |
Клеевой |
|
4.3. |
Верх обуви с каблуком |
Комбинированный |
|
Заготовку собирают по узлам, подробный перечень операций изложен в таблице 2.
Таблица 2 Перечень технологических операций сборки изделия
1 |
2 |
3 |
4 |
п\п |
Наименование операций |
Способ |
Оборудование |
1 |
Раскрой материла на детали |
Р |
Пресс ПВГ-13-О |
2 |
Комплектование деталей |
Р |
Рабочий стол |
3 |
Спускание краев деталей |
М |
АСГ-13-1 |
4 |
Дублирование межподкладкой |
М |
ПВГ-2-О |
5 |
Загибка краев деталей |
М |
ЗКД-2-О |
6 |
Выполнение декоративного шва по линии разреза союзки |
М |
Нестандартное оборудование |
7 |
Настрачивание задинки на берцы 2 строчками |
М |
Машина 430 кл. |
8 |
Стачивание передних краев берцев |
М |
Машина 330-8 кл. |
9 |
Разглаживание и укрепление тачного шва |
М |
РЗШ-О |
10 |
Настрачивание союзки на берцы и задинки 2 строчками |
М |
Машина 430 кл. |
Продолжение табл. 2
1 |
2 |
3 |
4 |
12 |
Разглаживание и укрепление тачного шва |
М |
РЗШ-О |
13 |
Настрачивание ажурной детали отворота на подкладку |
М |
Машина 330-8 кл. |
14 |
Стачивание отворота по заднему краю с расстрочкой 2 стороны |
М |
Машина 330-8 кл. |
15 |
Разглаживание тачного шва |
М |
РЗШ-О |
16 |
Пробивка отверстий под люверсы |
М |
Нестандартное оборудование |
17 |
Вставка люверсов |
Р |
Рабочий стол |
18 |
Стачивание подкладки под берцы по переднему краю |
М |
Машина 330-8 кл. |
19 |
Разглаживание тачного шва |
М |
РЗШ-О |
20 |
Настрачивание подкладки под союзку на подкладку под берцы |
М |
Машина 330-8 кл. |
Продолжение табл. 2
1 |
2 |
3 |
4 |
21 |
Стачивание подкладки под берцы по заднему краю |
М |
Машина 330-8 кл. |
22 |
Разглаживание тачного шва |
М |
РЗШ-О |
23 |
Настрачивание ЗВР на подкладку под берцы |
М |
Машина 330-8 кл. |
24 |
Сострачивание берцев с декоративным отворотом по верхнему контуру |
М |
Машина кл. 332 |
24 |
Намазка и склеивание узла верха и подкладки |
Р |
Рабочий стол с вытяжкой |
25 |
Сострачивание верха с подкладкой через декоративный отворот |
М |
Машина кл. 332 |
26 |
Выворачивание отворота, обрезка излишков кожаной подкладки |
Р |
Рабочий стол (ножницы) |
27 |
Продежка декоративной бахромы |
Р |
Рабочий стол |
28 |
Чистка заготовки |
Р |
Рабочий стол |
Продолжение табл. 2
1 |
2 |
3 |
3 |
29 |
Комплектование |
Р |
Рабочий стол |
