Лабораторна робота №6 підготовка пиломатеріалів для камерного сушіння. Підготовка сушильної камери до роботи
Мета роботи: Вивчити правила формування сушильних штабелів, визначення їх об'єму, навчитися виконувати завантаження сушильної камери та підготовку її до роботи.
Таблиця 6.1
Журнал спостережень підготовки пиломатеріалів для камерного сушіння
Підприємство:
Тип камери:
№ з/п |
Показники |
Одиниця вимір. |
Значення показників |
1 |
2 |
3 |
4 |
1 |
Порода висушуваного пиломатеріалу |
|
|
2 |
Вид пиломатеріалу |
|
|
3 |
Розміри пиломатеріалу: довжина (L) ширина (S2) товщина (S1) |
м мм мм |
|
4 |
Тип штабеля |
|
|
5 |
Розміри завантажувальних штабелів: довжина (lшт.) ширина (bшт.) висота (hшт.) |
м м м |
|
6 |
Розміри прокладок: довжина (L) ширина (b) товщина ( a) |
мм мм мм |
|
7 |
Розміри міжпакетних прокладок: довжина (L) ширина (b) товщина ( a) |
мм мм мм |
|
8 |
Кількість штабелів в камері (nшт.) |
шт. |
|
9 |
Габаритний об'єм всіх штабелів в камері: Г = lшт.bшт.hшт.nшт. |
м3 |
|
10 |
Коефіцієнт заповнення штабеля за довжиною,д |
|
|
11 |
Коефіцієнт заповнення штабеля за шириною, ш |
|
|
12 |
Коефіцієнт заповнення штабеля за висотою, в |
|
|
13 |
Повне об‘ємне всихання, |
% |
|
14 |
Коефіцієнт об’ємного всихання деревини |
%/% |
|
15 |
Величина об’ємного всихання |
% |
|
16 |
Коефіцієнт об'ємного заповнення штабеля, об |
|
|
17 |
Фактичний об'єм завантаження камери: Е=Гоб. |
м3 |
|
18 |
Висновок про стан роботи: трьохходового клапана припливно-витяжних каналів форсунок системи зволоження вентиляторів помпи |
|
|
Лабораторна робота №7 складання паспорта сушильної камери
Мета роботи: вивчити конструкцію сушильної камери, теплове та циркуляційне обладнання і систему контролю та управління параметрів сушильного агента.
Обладнання, приладдя і матеріали
Сушильна камера, рулетка, дальномір, лійка, анемометр, технічна характеристика сушильної камери.
Рис. 7.1. Поперечний переріз сушильної камери. 1 – припливно-витяжні канали;
2 – вентилятор; 3 – калорифер; 4 – направляючий екран; 5 – фальшстеля; 6 – механізм підйому дверей; 7 – сушильний простір; 8 – форсунки системи зволоження; 9 – двері; 10 – штабелі висушуваної пилопродукції; 11 – стіна сушильної камери

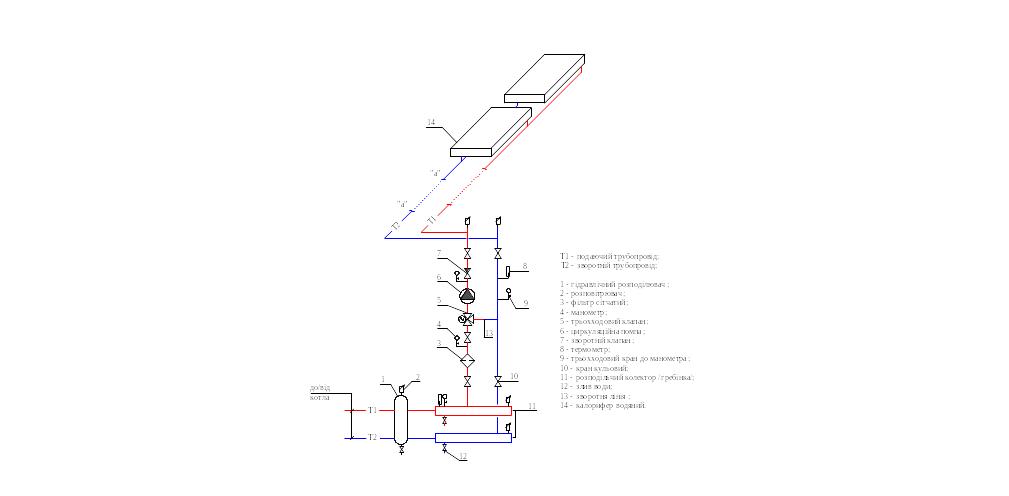

Рис. 7.2. Принципова схема системи теплопостачання сушильної камери.

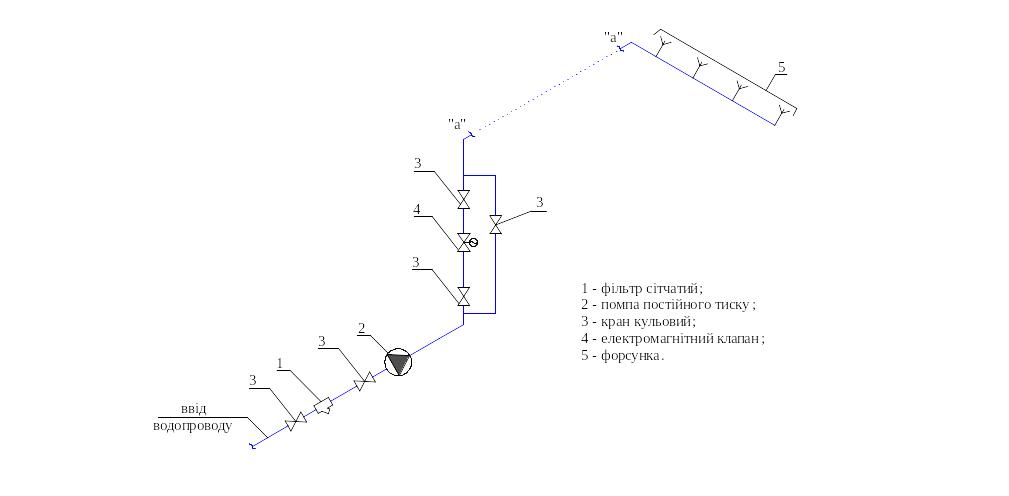

Рис. 7.3. Схема зволожувальної системи сушильної камери
Таблиця 7.1
