Лабораторна робота № 5 дослідження процесу нагрівання деревини

Мета роботи: Визначення температури в заданих точках сортименту при нагріванні, побудова експериментальних і теоретичних температурних кривих нагрівання деревини.

Обладнання, приладдя і матеріали

Автоклав, електрична дрель, свердла, термопари, круглий сортимент, електровологомір.

Рис.5.1. Схема розташування датчиків температури в круглому

сортименті (необмеженому циліндрі) при нагріванні в насиченій парі

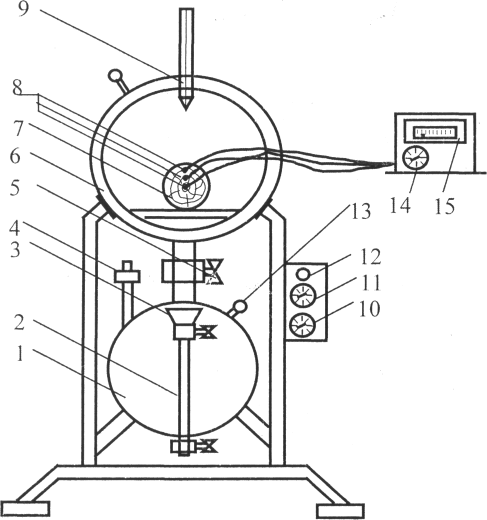

Рис. 5.6. Схема лабораторної установки:

1 - парогенератор; 2 - колонка водовказівна; 3 - лійка; 4 - клапан запобіжний; 5 - вентиль;

6 – пропарювальна камера;

7 - досліджуваний зразок; 8 - термопари;

9 - термометр; 10 - перемикач;

11 - вимикач; 12 - лампочка сигнальна; 13 - манометр; 14 - перемикач;

15 - пристрій контролю і регулювання температури

Журнал спостережень

Вихідні дані досліджуваної деревини

Вид сортименту ______________________________________

Порода _____________________________________________

Умовна густина, кг/м³ _________________________________

Діаметр заготовки, м _______________________

Довжина, м __________________________________________

Початкова вологість, % ________________________________

Початкова температура, °С_____________________________

Координати досліджуваних точок: X₁ = 0,33R

X₂ = 0,66R

X₃ = 1,0R

Таблиця 5.1

Проведення спостереження за нагріванням деревини

№ з/п	Тривалість нагрівання, хв.	Температура середовища, °С	Фактична температура в заданих точках сортименту
			X1/R=0,33	X2/R =0,66	X3/R =1,0
1	2	3	4	5	6

Таблиця 5.2

Проведення теоретичного розрахунку температури в досліджуваних

точках під час нагрівання деревини

№ з/п	Тривалість нагрівання, хв	Середня температура нагрівання, °С	Критерій Фур’є	Розрахункова температура нагрівання в заданих точках сортименту
				X1/R=0,33	X2/R =0,66	X3/R =1,0
1	2	3	4	5	6	7

Висновок
