13 Возведение надземной части сборно-монолитных зданий с

использованием крупнопанельной и блочно-щитовой опалубки.

Здания рассматриваемого типа имеют монолитные несущие внутренние и

наружные стены и монолитные или сборные железобетонные перекрытия.

Внутренние стены и несущий слой наружных стен выполняются из

тяжелого конструкционного бетона класса В15…В20 с армированием в углах на участке пересечения стен, перемычек над проемами. Наружные стены утепляют снаружи с отделкой тонкослойной штукатуркой по утеплителю или устройством вентилируемых фасадов. Известны случаи сооружения непосредственно в опалубке трехслойных наружных стен с несущим железобетонным слоем, внутренним (в сечении стены) теплоизоляционным и наружным защитным железобетонным слоями. В зданиях, построенных до введения современных требований по теплозащите ограждающих конструкций, наружные стены выполнялись из конструкционно-теплоизоляционного бетона на пористых заполнителях.

В качестве опалубки внутренних и наружных стен используются

опалубочные панели больших размеров (до 20м2) на всю высоту этажа.

В отечественных и зарубежных опалубочных системах это

комбинированные панели с металлическим каркасом и палубой из многослойной фанеры. В комплект современной опалубочной системы наряду с формообразующими элементами – панелями входят высокотехнологичные соединительные и опорные элементы: патентованные (фирмами-поставщиками) замки, прогоны, подкосы, распорки, тяжи с муфтами. В отечественной практике широко распространена блочно-щитовая

опалубка для стен (усовершенствованная металлическая опалубка Вильнюсского Оргтехстроя). Внутренние опалубочные панели объединены в объемные блоки (рис. 3.3.). Боковые панели через соединительные планки подвижно соединены с угловыми стойками. Углы перекрываются угловыми вставками. Снаружи и на границе захваток используются отдельные панели.

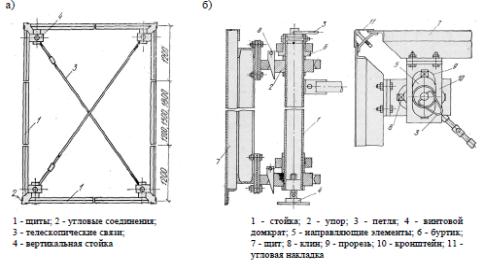

1 - щиты; 2 - угловые соединения;

3 - телескопические связи;

4 - вертикальная стойка

1 - стойка; 2 - упор; 3 - петля; 4 - винтовой

домкрат; 5 - направляющие элементы; 6 - буртик;

7 - щит; 8 - клин; 9 - прорезь; 10 - кронштейн; 11 -

угловая накладка

Рис. 3.3 - Блочная опалубка Оргтехстроя

Возведение конструкций здания с монолитными стенами и сборными

перекрытиями ведется поэтажно поточным методом. В соответствии с составом комплекта опалубки этаж делится на захватки. Следует особо отметить, что архитектурно-планировочное решение здания разрабатывается с учетом типа опалубки и часто под комплект имеющейся опалубки. На одной захватке ведется бетонирование стен, а на другой – в интервале времени набора распалубочной

прочности бетоном – монтаж конструкций (рис. 3.4.).

Наименование работ

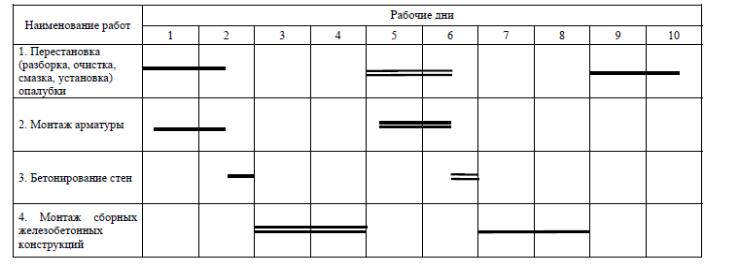

Рис. 3.4. Последовательность производства работ на этаже сборно-монолитного здания (2 захватки: одинарная линия -

работы на первой захватке, сдвоенная - на второй захватке) при использовании крупно-панельной или блочно-щитовой

опалубки

Возможно применение крупнопанельной опалубки для бетонирования

монолитных перекрытий многоэтажных зданий. Такая опалубка выполняется в виде крупной горизонтальной опалубочной панели с пространственной опорой на высоту этажа – столовая опалубка (рис. 3.5).

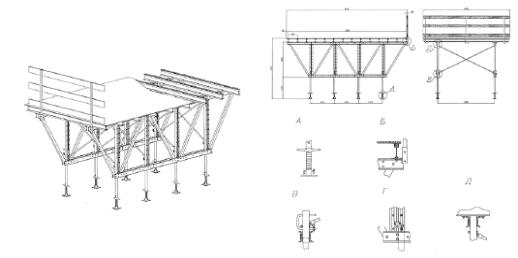

Рис 3.5 - Столовая опалубка

Столовая опалубка устанавливается в проектное положение на опорные

винтовые домкраты, а после бетонирования перекрытия и набора бетоном

требуемой прочности опускается на колеса и выкатывается для использования на другой захватке. Монолитные перекрытия бетонируются в столовой опалубке в каркасных зданиях – в сочетании с мелко – или крупнощитовой опалубкой колонн, или в зданиях с несущими стенами – в комплекте с крупнопанельной опалубкой стен.
