5 Технология монтажа бескаркасных крупнопанельных зданий. Возведение

(монтаж) несущих и ограждающих конструкций надземной части.

Возведение (монтаж) несущих и ограждающих конструкций

надземной части Монтаж конструкций крупнопанельных зданий выполняется башенными кранами. В отдельных случаях сравнительно небольшие здания монтируются самоходными стреловыми кранами.

Выбор крана производится по общепринятой методике. При размещении

подкрановых путей башенного крана, на требуемом расстоянии до здания, должна обеспечиваться возможность монтажа всех конструкций здания. Проектом технологической зоны строительной площадки (рис. 1.11) предусматривается размещение в зоне действия крана открытых складских площадок для поэлементной раскладки сборных конструкций, устройства для приемки и подачи в зону монтажа бетонной смеси и раствора, складских площадок для мелкоштучных, теплоизоляционных, гидроизоляционных материалов, площадок для хранения и обслуживания монтажной оснастки, тары, вспомогательного оборудования, разгрузочной площадки автотранспорта.

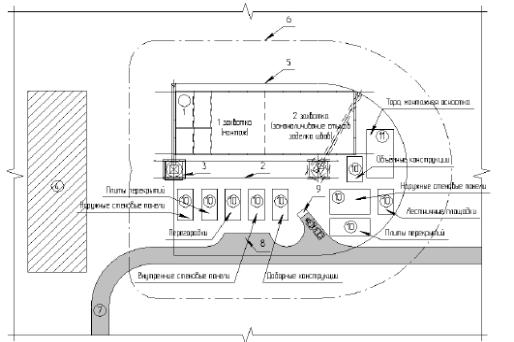

Рис. 1.11 – Схема организации строительной площадки крупнопанельного

здания: 1 – возводимое крупнопанельное здание; 2 – подкрановый путь

башенного крана; 3 – башенный кран; 4 – существующее здание; 5 – граница

зоны действия крана; граница опасной зоны крана; 6 – граница опасной зоны

крана; 7– временная автомобильная дорога; 8 – площадка стоянки автомобилей под разгрузкой; 9 – площадка приёмки бетонной смеси и раствора; 10 – открытые складские площадки конструкций здания; 11 – площадка хранения тары, монтажной оснастка, вспомогательного оборудования В стесненных условиях существующей застройки возможно сокращение размеров строительной площадки с монтажом основных конструкций – стеновых панелей и плит перекрытий «с колес». В этом случае разрабатываются и должны строго выполняться почасовые графики транспортирования и монтажа конструкций.

Монтаж конструкций крупнопанельных зданий ведется поэтажно. На этаже

здания делится на захватки с поточным производством работ: на одной захватке ведется монтаж конструкций, на другой – замоноличивание стыков, герметизация, зачеканка, расшивка швов стеновых панелей.

Последовательность монтажа конструкций на захватке принимается в

зависимости от конструктивного решения здания (монтаж начинается с несущих панелей), конструкции стыков панелей, типа применяемой монтажной оснастки. Во всех случаях реализуется принцип монтажа «на кран» - в начале монтируются конструкции, дальние от крана.

6 Технология возведения зданий с несущими конструкциями из

мелкоштучных материалов. Выполнение работ нулевого цикла.

Выполнение работ нулевого цикла Работы по возведению подземной части зданий ведутся в открытых котлованах. Бетонирование монолитных фундаментных плит, элементов ленточных фундаментов производится с использованием самоходных стреловых кранов, бетононасосов, монтаж конструкций ленточных фундаментов из сборных плит и блоков - самоходными стреловыми кранами, реже башенными кранами, которые в

дальнейшем используются при возведении надземной части здания.

Погружение свай в современных условиях производится дизель-молотами с

использованием мобильных копровых установок.

При устройстве конструкций подземной части здания, как правило,

устраиваются вводы подземных коммуникаций.
