2) Жұмырсымның механикалық сипаттамасы

Броньның электрлік кедергісі – 7 Ом/км

Тоқтаусыз қорек көзі "ИБПб блогы ұңғымалық аспаптарды 2,5А-ға дейінгі максимальді қорек тоқпен, олардың сипаттамаларына сәйкес қамтамасыз ете алады.

• Кабель бос соңының ұзаруы – 0,27 м/км/кН

Кабель броньның конструкциясы Кабельдің сыртқы көрінісі

• Кабельдің жылуға тұрақтылығы – 180⁰С

• Кабельдің номинальді үзілу күші – 55кН

• Кабельдің сыртқы диаметрі – 8,80±0,15 мм

Өткен жылдардағы ҰҒЗ нәтижелері негізінде жазу масштабы толық оқпан бойынша 1:1000 және мұнай-газкіріктіргіш аралықтарында 1:500 болады.

Сипаттамалары:

Сонымен қатар ҰА-тың жұмысқа қабілеттілігін тексеру, көру, керек жағдайда жөнделуі, зерттеулер алдында аспаптарды дайындау техникалық қызмет көрсетуге жатады. Жөндеу сәйкес қызметпен өткізіледі, бұл үрдіс толығырақ 6.1.пунктінде көрсетілген. Аспаптарды ұңғымаға тасымалдамас бұрын оларды бөліктерге шашып, штаттық қақпақтар кигізіледі.

• Сыртқы повив – 1,30 мм-лі 17 сым

Ұңғымалық аспаптың техникалық қолданысы метрологиялық қызметпен іске асады, ол калибровка жүргізуге кредиттелген. Калибровканы документацияда көрсетілген техникалық құрылғылармен орындайды. Ұңғымалық аспаптарды (ҰА) калибровкалау туралы нақтырақ 5.1.пунктінде айтылған.

• Ішкі повив – 1,10 мм-лі 14 сым

Жұмырсымның электрлік сипаттамасы:

- Желі кедергісі Ом/км 24

- Изоляциясы м Ом-км 1000

F = 1 кГц кезінде индуктивті ( в м Гн/км)

- Желі 3,60

- Желі – қорғаны 2,50

Сыйымдылығы мк Ф-км

- Желі 0,09

- Желі – қорғаны 0,13

F = 50 кГц кезінде толқынды кедергісі ( Ом/м )

- Желі 120

- Желі – қорғаны 64

F = 50 кГц кезінде құрдымдалу коэффиценті ( в д 5/км )

- Желі 0,03

- Желі – қорғаны 0,045

Жұмырсымның механикалық сипаттамасы :

- үзілуге шыдамдылығы 67

- Жылу тұрақтылығы 0С 180

Жұмырсымның ұңғымаға түсіру жылдамдығы оның тереңдігіне, техникалық жағдайына, жүктің салмағына, аспапқа және қолданылатын кабель түріне байланысты.

Жұмырсымның түсіру жылдамдығы 4000-5000 м/сағ аспауы керек, ал забойға дейінгі бөлігінде 500 м/сағ дейін азаюы керек. Броньның электрлік кедергісі – 7 Ом/км

Бақылау сұрақтары:

1) КГЗ-67-180 жұмырсымын жалпы сипаттап бер?

Сабақ 22

Тақырып 1.4: Лубрикаторлар.

Жоспар:

1. Лубрикаторлардың қызметі.

2. Лубрикаторлардың негізгі функционалды түйіндері

3. Лубрикатордың монтажы мен демонтажы.

Лубрикаторлар ұңғыма аузын саңлаусыздандырусыз кабель немесе сымдағы ұңғыма аспаптарын көтеру мен түсіруді қамтамасыз етуге арналған. Оларды әрекеттегі ұңғымалардың фонтанды арматурасының буферлі ысырмасында орнатады.

Лубрикаторлар төменнен жоғары қарай келесідей негізгі функционалдық элементтерді қамтуы керек:

• буферлі ысырмамен біріктіруге арналған өткізгіштер;

• ұңғыманы кабельмен авариялық жабуға арналған өткізгіш;

• көтеру және аспаптың лубрикатордағы кабельден үзілу жағдайында ұңғымаға құлауын алдын алу кезінде аспаптың лубрикаторға шығуын индикациялауға арналған дабыл беруші құрылғылар;

• жүгі бар аспапты орналастыруға арналған камера;

• кабельді (сымды) саңлаусыздандыруға арналған;

Өткізгіш - параметрлері мен өлшемдері ұңғыманың фонтанды арматурасының буферлі ысырмасының фланц өлшемдеріне сәйкес келетін фланцпен жабдықталуы керек.

Превентор цилиндр болып табылады, кейде онда ұңғыманы саңлаусыздандыруға арналған тығыздағыш цилиндрлік кесінділер орналасады. Превенторды ашу немесе жабу кезінде кесінділерді орналастыру ойма парының винт-гайка көмегімен қолмен немесе дистанциялық түрде гидравликалық қозғалтқышты гидроцилиндрдің көмегімен жүзеге асырылады. Жағдайларға байланысты бір пар кесіндімен дара превенторларды және әртүрлі корпустарда немесе бір корпуста орналасқан көпқатарлы – екі немесе одан да көп кесінділер қатарын қолданады.

Сигнал беру құрылғысы (қақпан) аспаптың лубрикатордан шығу кезінде оның өтуін қамтамасыз етуге арналған қол немесе гидравликалық жетекті сымды жапқышпен жабдықталған. Жапқыш аспапты көтеру кезінде лубрикаторға автоматты түрде өткізеді және одан кейін кіру тесіктерін жабады.

Жүгі бар аспаптарды орналастыруға арналған камера трапециялық оймалы бұранда гайкалардың көмегімен өзара жалғанған секциялық құбырлардан тұрады. Секциялық құбырлар жинағының ұзындығы түсірілетін аспаптың және жүктер жинағының ұзындығынан 1м үлкен болу керек.

Геофизикалық кабельмен жұмыс істеу кезіндегі тығыздаушы құрылғысы бірнеше типті тығыздаушының комбинациясы болып табылады. Қызмет ету принциптері бойынша тығыздағыштар: байланыстық - гидрожетекті гидравликалық цилиндр көмегімен резиналы төлке арқылы кабельді қысу есебінен әрекет етеді; гидродинамикалық (газодинамикалық), бұнда кабельді саңлаусыздандыру гидродинамикалық (газодинамикалық) шығындар және тығыздаушыдан шығу кезінде қысымның төмендеуі есебінен жасалады.

Сыммен жұмыс істеу кезінде түйіскен тығыздаушыны қолданады.

Лубрикаторлардың типтік өлшемдері негізгі параметрлердің жинағымен анықталады, олардың ішінде бастылары ұңғыма аузындағы қысым және аспаптарды орналастыруға арналған шартты өту қимасы болып табылады. Ауыздық қысымның басты мәнінің қолайлы шама қатары - 2, 10, 14, 35, 70, 105 МПа, ал шартты өту қимасының сандық мәнінің шамалық қатары - 50, 65, 80, 100 мм.

Лубрикаторларды кабельді өткізу үшін жоғарғы және төменгі бағыттаушы роликтермен бірге пайдаланады.

Жоғарғы роликті- бұрылу кронштейнінің көмегімен лубрикатордың тығыздаушы құрылғысында орнатады немесе автономды жүккөтергіш құрылғысында бекітеді.

Төменгі роликті - ұңғыманың фонтанды арматурасында немесе автономды жүккөтергіш құрылғысында бекітеді.

Ұңғыма аузында лубрикатордың монтажы мен демонтажын фонтанды арматурада немесе лубрикатор мачтасында (тіреу) орнатылған жүккөтергіш лебедканы қолдана отырып немесе арнайы жүккөтергіш құрылғының (мысалы, геофизикалық мұнара) көмегімен жүзеге асырады.

Фонтанды арматураның буферлі ысырмасының фланеціне лубрикаторды орнатқаннан кейін оны ұңғыма флюидінің қысымын біртіндеп жоғарлату арқылы саңлаусыздыққа тексереді.

Лубрикаторларды пайдалануды, соның ішінде гидравликалық сынақтау мен сығымдауды әрекеттегі нормативтік құжаттар мен қолданыс құжаттамасының талаптарына сәйкес жүзеге асырады.

Бақылау сұрақтары .

1. Лубрикаторлардың қызметі?

2. Лубрикаторлардың негізгі түйіндерін атап шығыңыз, олардың қызметі?

3. Лубрикаторлардың монтажы мен демонтажын қалай жүзеге асырады?

4. Қандай лубрикаторларды білесіз?

Сабақ 23

Тәжірибелік жұмыс № 1.4.18

Тақырыбы: ҰҢҒЫМАЛЫҚ ЛУБРИКАТОР ЛУ 65*35

Жоспар:

1. ЛУ 65*35 лубрикаторы.

2. Оның ерекшеліктері.

3. Қасиеттері.

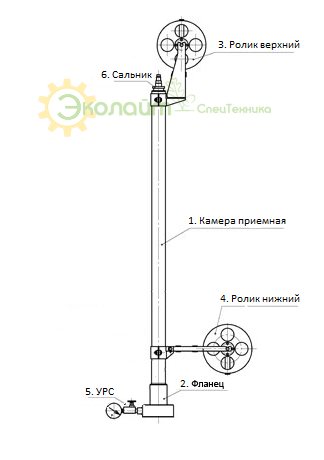

Лубрикатор геофизикалық және гидродинамикалық түсіріп көтеру жұмыстары кезінде ұңғыманың ернеуін герметизациялауға арналған. Және де ұңғымаға тереңдік аспаптарын түсіруге арналған қондырғы болып саналады. Мысалы тереңдік монометрін, перфораторларды және т.б.

Лубрикатор трубадан (қабылдаушы камера) ұзындығы шамамен 3м, және ішінде бірнеше герметизациялаушы сальниктерден, қысымтексергіш кран мен фонтанды арматура бекінетін фланцтан тұрады. Аспапты түсіру диаметрі 1,8 және 2мм болатын жіпшеде жүзеге асады.

1. Шартты диаметрі (DN), мм – 65

2. Шартты қысымы (PN), МПа – 21, 35, 70

3. Салмағы , кг, – 50

4. Түсіруші жіпшенің диаметрі , мм, шамамен – 3

5. Қабылдаушы камераның биіктігі – тапсырыс бойынша

Бақылау сұрақтары:

1. Лубрикатор қандай бөліктерден тұрады?

2. Олардың техникалық сипатамасы?
