Акустикалық каротаж аспабы акц-48
Диаметрі |
76 мм |
Аспап ұзындығы |
4,4 м (4,9 м) |
Аспаптың салмағы |
до 40 кг |
Кернеу кезіндегі тұрақты тоекпен қоректендіру |
+150 В |
Максимальді гидростатикалық қысым |
120 (135) МПа |
Қоршаған ортаның максимальді температурасы |
120 (200)°С |
Қоздырушы тербелістің жиілігі |
22 кГц |
Бақылау сұрақтары:
Акустикалық каротаж жайлы не билесің?
Акустикалық каротаж аспабы АКЦ-48?
Сабақ 75
Тәжірибелік жұмыс № 6.1.51
Тақырыбы: Құбырлық профилеметрия
Жоспар:
1) Құбырлық профилеметрия
Құбырлық профилемерлер бірнеше радиустерді тәуелсіз өлшеуге арналған электромагниттік жүйелер болып табылады.
Құбырлық профилемерлерге қойылатын талаптар:
- радиустерді өлшеудің диапазоны — 55-170 мм;
- өлшеу тетіктерінің саны – 8 кем емес;
- өлшеудің негізгі абсолюттік олқылықтары — ±1 мм жоғары емес;
- қоректену кернеулігі параметрлерінің ±10 %-ға өзгеруінен және қоршаған орта темпиратурасының 20 °С, — 0,1 және 0,2 тең стандартты мәнімен салыстырғанда 10 °С негізгі қателік мәніне сәйкес өзгеруінен пайда болған өлшеулердің қосымша олқылықтары.
Профилеметрия модулін ЛМ, ГК модулдерімен кешендейді.
Мерзімді калибрлеудің негізгі құралдары - бес үлгілік сақинадан тұратын жинақ немесе олқылықтары ±1,0 мм кем емес радиустердің (диаметрлердің) мәнін жүзеге асыратын УП-Кв типті калибрлеу қондырғысы болып табылады. Зауыт-даярлаушымен жеткізілетін («тарақтар») калибрлеу қондырғыларын, егер олармен іске қосылатын диаметрлердің олқылықтары ±1,0 мм аспайтын болса, қолдануға рұқсат етіледі.
Далалық калибрлеуді екіден кем емес үлгілік сақиналардың немесе «тарақтың» көмегімен орындайды.

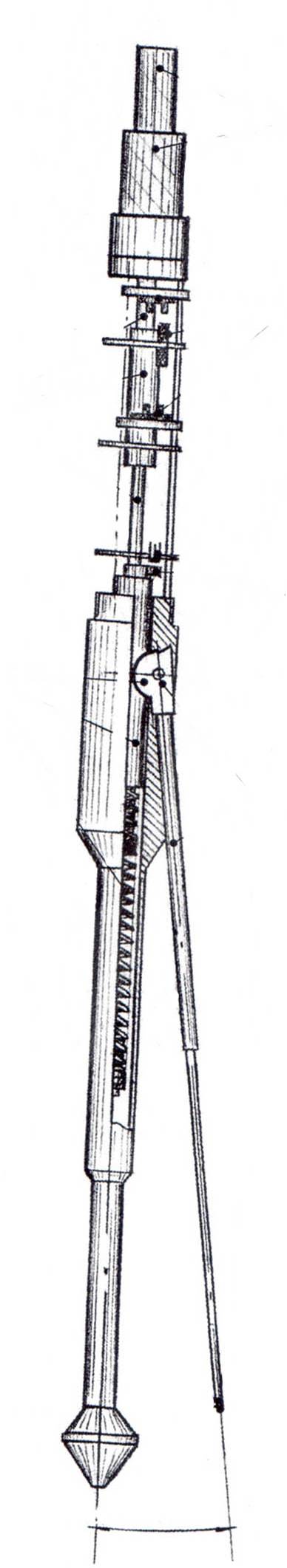

СПК – 01 профиломері
Бақылау сүрақтары:
1) СПК – 01 профиломері жайлы не білесің?
Пайдаланылған әдебиеттер тізімі:
1. Негізгі
1.1. Басқарушы құжат БҚ 153-39.0-072-01
1.2. Мұнай мен газ ұңғымаларындағы геофизикалық зерттеулер мен жұмыстардың ережелері
2. Қосымша
2.1 Д.И.Дьяконов, Е.И Леонтьев, Г.С. Кузнецов «Ұңғымаларды геофизикалық зерттеулердің жалпы курсы»
2.2. А.А. Мухер, А.Ф. Шакиров «Ұңғымаларды зерттеудің геофизикалық және тікелей әдістері»
2.3 А.Ф. Шакиров «Ұңғымаларды каротаждау, сынақтау, перфорациясы және торпедалау»
2.4. В.М. Бондаренко, Г.В.Демура, А.М Ларионов «Барлаудың геофизикалық әдістерінің жалпы курсы»
2.4 Н.Н. Кривко «Аппаратура және жабдықтар»
