5.15 Сурет – басты толқындардмен акустикалық каротаж жүргізу сұлбасы.
1 – изолятор: 2 – сәулелендіргіш; 3 – қабылдағыш; 4-6 –P0P1P0, P0SP0 и Лэмба толқындарының фронты.
Нақты сәулелендіргіштен бірінші Т1Р пен Т1S және екінші Т2Р пен Т2S қабылдағыштардағы толқындардың таралу уақытын өлшейді. Олардың айырмашылығы ΔТР және ΔTS анықтауға мүмкіндік береді. Бірақта, 6.2 суретте көрсетілгендей Т1Р ,Т1S, Т2Р және Т2S уақыттары жыныста толқындардың жүріп өту уақытына ғана емес және жуу сұйықтығында олардың таралу уақытын есептеу қиындығына да тәуелді. Басты толқындармен бірге, ұңғымада толқындардың басқа түрлері пайда болады. Олардың ішінде негізгілері – аспап корпусынан және ұңғыма қабырғасынан көп еселі шағылған гидротолқындар және құбырлық толқын кейде оны Лэмба толқындары дейді. Көп еселі шағылған толқындар амплитудасы тез төмендейді. Оның үстіне олардың жүретін жолы жоғары (көп немесе үлкен), оны есептемеуге де болады.

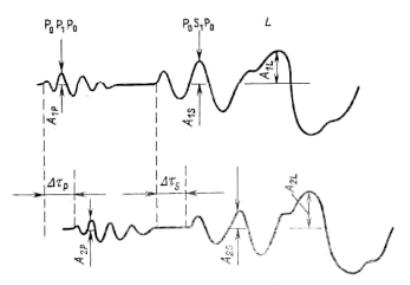

6.6 Сурет – Екі қабылдағыштағы толқындық суретіне (волновых картин) талдау және олардың түрлері
Егер де сәулелену спектрінде толқын ұзындығы үшін, ұңғыма диаметріне тең немесе одан үлкен жиілігі бар болса, құбырлық толқын туындайды. Толқын фронты ұңғыма қабырғасынан перпендикуляр, осыған байланысты энергияның жоғалуына әкелетін шағылу болмайды және құбырлық толқын ұңғыма бойынша үлкен ара қашықтықта әлсіреусіз болады. Егер құбырлық толқын жолында өткізгіш бөліктері кездессе, оның амплитудасы қоршаған ортада сәулелену энергиясынан төмендейді. Акустиаклық каротаж кезінде, басты толқындарда аналогты кинематикалық Т 1Р, Т2Р, ∆ТР, Т1S, T2S, ∆TS және динамикалық параметрлер диаграммалары тіркеледі. Динамикалық параметрлер түсінігіне бірінші және екінші қабылдағыштардағы А1Р, А2Р, А1S, А2S толқындар амплитудасы, сонымен бірге әлсіреу коэффиценті кіреді. Тек, аналогты диаграммаларды жазу кезінде акустикалық сигналдарға кіретін мәліметтердің жартысы жоғалады. Мәліметтердің максималды көлемін толқынды сурет (волновая картина) құрайды. Толқынды суреттерді (ВК) талдай отырып кинематикалық және динамикалық сипаттамаларын тез анықтауға болады 5.16 сурет.
Қазіргі кезде ФКД (фаза корреляциялық диаграмма) сызықтарының қалыңдығы амплитуда сигналдарын бағалауға мүмкіндік береді. Осындай ФКД талдай отырып, толқындардың әртүрлі түрін ажыратуға, олардың кинематикалық және динамикалық параметрлерін бағалауға, қиманы литологиясы бойынша бөлуге, өткізгіштерді сонымен, бірге жарықшақты жыныстарды бөлуге болады.

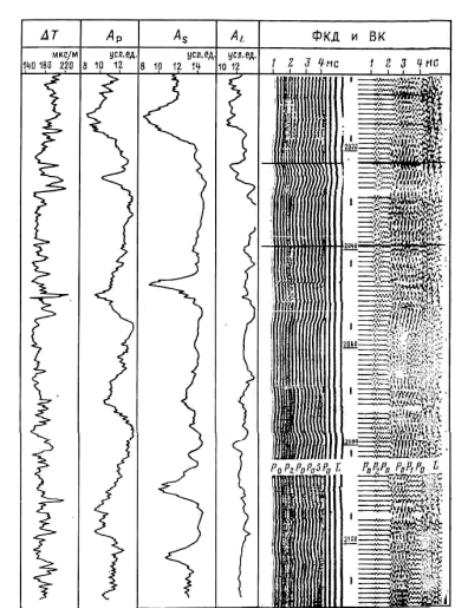

сурет – Акустикалық каротаждың басты толқындарын жазу түрі.
Түйіршікті коллекторларда кеуектілік коэффицентін анықтау үшін орташа уақыт (6.2 формула) қолданылады. ∆Tж мәнін қуыстарын толтырып тұрған флюид түрін температура, қысым және минерализацияларын ескере отырып алынады. Құрамында суы, мұнайы және газы бар түйіршікті коллекторлардың жатындарында акустикалық әдістер диаграммасының -суретте келтірілген.

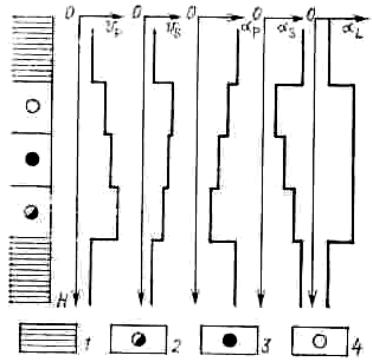

сурет – Мұнай-газ жатындарындағы АК диаграммаларының сипаты.
1 – қатты қабат; 2-4 – су- мұнай және газға қаныққан коллекторлардың бөлігі
Бақылау сұрақтары:
1)Ұңғымаларды зерттеудің акустикалық әдісі дегеніміз не?
2) Тау жынысының акустикалық қасиетін анықтайтын факторларды ата?
3) Басты толқындардағы акустикалық каротажға сипатама бер?
