Зонтардың сипаттамасы :

Белгілеуі	Ұзындығы(м)	База (м)	Жиілік(МГц)
3 ф 0,5	0,5	0,10	14,000
Зф 0,7	0,7	0,14	7,000
Зф 1,0	1,0	0,20	3,500
3 ф 1,4	1,4	0,28	1,750
3 ф 2,0	2,0	0,40	0,875
ПС	0,15	-	-

Фазалар айырмасының өлшеу диапозоны , град.

Негізгі...................................................................................... 4÷50

Көлемді... ............................................................................ . 2÷67

Қосымша ........................................................................ 1÷67

Ауытқу қателігі негізгі диапозонда , %, кем деген де ......... 5

Кеңінен тарағанда................................................................................ 10

Қосымша .......................................................................... 15

Дополнительная температурная погрешность

Барлық диапазондардағы қосымша температураның ауытқуы ,

град., кем деген де .................................................0,2

Жұмыс температурасының интервалы , °С

Ұңғыма аспабының .........................................................+10 ÷ +120

Жер бетіндегі панелі................................................................... +10 ÷ +45

Гидростатикалық қысымы , МПа .................................................. 60

Ұңғыма аспабының габаритінің өлшемі а, м

диаметрі........................................................................................ 0,073

ұзындығы .................................................................................................... 4

Ұңғыма аспабының салмағы кг....................................................... 50

Бақылау сұрақтары:

1) ВИКИЗ әдісі

2) Аспапты –програмалы ВИКИЗ кешенінің сипаттамасы

3) Техникалық сипаттамасы?

Сабақ 40

Тәжірибелік жұмыс № 2.1.33

Тақырыбы: Өзіндік поляризациялық потенциалдар әдісі

Жоспар:

1) ӨП әдісі

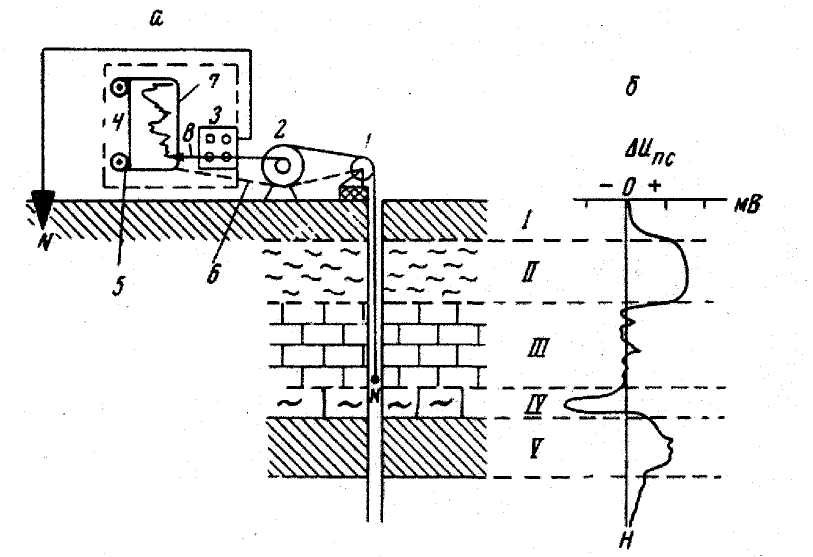

Табиғи электрлік өрістер параметрлерін тіркеуге негізделген электрлік каротаждың бір түрі. Өлшенетін көрсеткіш ӨП электрлік өрісінің потенциалы (U_пc) немесе потенциалдар айырмашылығы (U_пc) болып табылады. Өлшем бірілігі- мили вольт (мВ). Табиғи өрісті немесе өздігінен туындаған потенциалдар (ӨП) әдістерімен зерттеулер, электрохимиялық белсенділігі әр түрлі қабаттарда туындайтын тұрақты табиғи потенциалдарды өлшеуге әкеледі. Табиғи потенциалдар әр түрлі тау жыныстарында болатын сүзгілену, диффузиялық-абсорбциялық, тотығу-тотықсыздану кезінде туындайды. Өзіндік поляризацияларды өлшеуді қорғасынды электрод атқарады. ӨП әдісі потенциалдар тәсілімен жұмыс жасайды, яғни N электроды ұңғыма сағасына жақын жерге орналасады және екінші электрод М ұңғыма бойымен жылжып отырады (5.8 сурет).

U_{ӨП MN}= U_{ӨП M} - U_{ӨП N}

Өлшеу барысында тіркелген қисық сызық М электродындағы электр өрісінің әр тереңдіктегі өзгepiciн көрсетеді. Өйткені N элекгродының потенциалы өзгермейді, сондықтан

U_{ӨП MN}= U_{ӨП M} - U_{ӨП N} = U_{ӨП M} – тұрақты

ӨП диаграммаларының аномалиялары бойынша электрохимиялық белсенділігі әр түрлі қабаттарды бөлуге болады. ӨП диаграммаларымен литологияны бір мәнмен талдау қиын, өйткені табиғи электрлік өріс әр түрлі факторларға байланысты. Әркезде сазды жыныстарға қарсы ӨП аномалиялары-оң, ал кеуекті өткізгіш қабаттарға қарсы-теріс көрсеткіштер болады. Қатты, өткізгіштігі нашар құмтастар, әктастар, магмалық жыныстардың аномалиялары аз болады. ӨП әдісін геологиялық қимасын бөлуде және көрші ұңғымалар бойынша жеке қабаттарды корреляциялау, нашар өткігіш тақта тастарды, саздарды табу және жақсы өткізгіш құмдарды, кеуекті әктастарды анықтауда қолданады.
