Источники питания
При преобразовании энергии переменного тока в постоянное напряжение для питания электронных блоков и устройств обычно применяют источники питания, содержащие следующие устройства:
понижающий трансформатор;
выпрямитель;
стабилизатор;
фильтр.
Для преобразования постоянного напряжения в требуемое напряжение используют широтно-импульсные преобразователи, что значительно повышает КПД, габариты и масса снижаются.
Выбор трансформатора
При расчёте схем выпрямителей большую роль играет внутренне сопротивление сетевого трансформатора Ri. Оно определяется параметрами вторичной обмотки UN, IN, а также коэффициентом потерь fv, который представляет собой отношение выходного напряжения холостого хода к номинальному напряжению:
.
Внутреннее сопротивление трансформатора определяется соотношением
(*)
используя
номинальное сопротивление нагрузки
,
получим из формулы (*) выражение для
внутреннего сопротивления
.
Данные для различных типов сетевых (силовых) трансформаторов для различных напряжений питающей сети приводятся в специальных справочниках.
Выпрямители
Существуют однополупериодные и двухполупериодные выпрямители.
Однополупериодный выпрямитель:
П
од
действующим значением переменного
тока понимают такой постоянный ток,
который на сопротивлении в 1 Ом за время,
равное 1 сек., выделяет столько же
энергии, что и переменный ток за то же
время.
В данном случае КПД выпрямителя менее 50%, поэтому такая схема выпрямителя прменяется редко в силу низкого КПД и больших пульсаций.
Для снижения коэффициента пульсации применяют двухполупериодные схемы, а на промышленных предприятиях используют трёхфазное напряжение. Снижению пульсаций способствует и применение сглаживающих фильтров.
Е
мкость
фильтра СФ
выбирают из условия
применение ёмкости CФ выше этого значения к значительному улучшению параметров сглаживания не приведет.
Стабилизаторы.
Стабилизаторы бывают двух типов: компенсационные и параметрические. Служат для поддержания постоянства входного напряжения. Параметрические стабилизаторы используют свойство стабилитрона поддерживать постоянство обратного напряжения при изменении тока нагрузки.

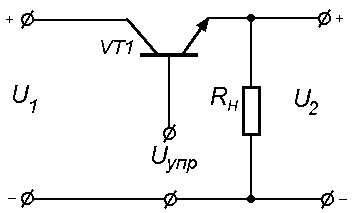

К
омпенсационные
стабилизаторы используют свойство
транзистора изменять падение напряжения
между коллектором и эмиттером под
действием управляющего напряжения, и
VT
включается последовательно с нагрузкой.
Стабилизаторы типа К142ЕН.. выполняются
в виде ИМС (интегральных имкросхем).
