Коэффициент усиления измеряется в децибелах :

К_у = 20lgК

Пример: перевести 100 дБ в «разы»

100/20 = 5 в разах это 10⁵ раз

Коэффициент усиления по току для схемы с общим эмиттером К_у = I_к / I_б,

I_б = 0,1%I_э

К_у = (I_э – I_б)/I_б = (I_э – 0,001I_э)/ 0,001I_э = (0,999I_э)/(0,001I_э) = 999  1000 = 10³;

320 = 60 дБ - коэффициент достаточно высок

Недостатком схемы является относительно низкое входное сопротивление и относительно высокое выходное сопротивление. Входное десятки кОм, выходное сотни Ом по отношению к схеме с общим коллектором. Ещё один недостаток этой схемы - резкая зависимость эмиттерного тока от температуры окружающей среды. Для снижения этой зависимости в цепь эмиттера вводят отрицательную обратную связь по току.

Действие отрицательной обратной связи осуществляется за счёт передачи из выходной части цепи энергии в противофазе во входную. При росте температуры ток в Э. Возрастает, тем самым увеличивается падение напряжения на R_э, тем самым снижается разность потенциалов между Б. и Э., а это влечёт снижение тока Э., таким образом компенсируется рост температуры.

Ёмкость С_э необходима для исключения обратной связи по переменному току (т.е. по сигналу).

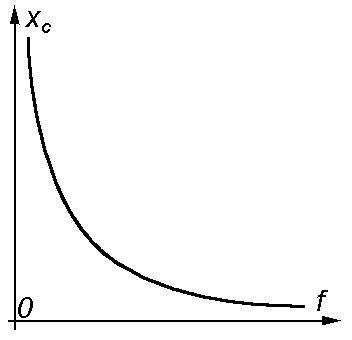

На низких частотах шунтирование конденсатором практически не сказывается вследствие его большого сопротивления согласно вышеприведенной формуле. На высоких частотах (частотах сигнала) конденсатор шунтирует сопротивление R_Э и действие отрицательной обратной связи (ООС) не сказывается.

2) Схема с общим коллектором (эмиттерный повторитель).

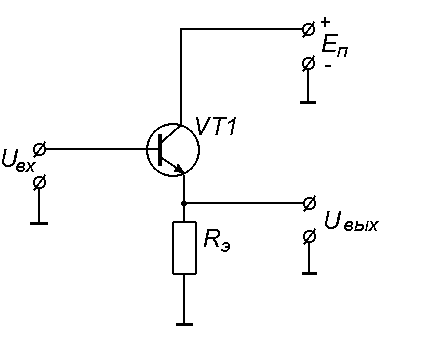

С хема с общим коллектором (ОК) обладает высоким входным сопротивлением при малом выходном сопротивлении. Коэффициент усиления по напряжению К_U равен 1. Фаза выходного сигнала совпадает с фазой входного сигнала, следовательно, выходной сигнал полностью повторяет форму входного сигнала (отсюда название – эмиттерный повторитель). Служит для согласования низкого выходного сопротивления источника сигнала с малым входным сопротивлением предварительного усилителя. Т.е., разместив эмиттерный повторитель между источником сигнала и предварительным усилителем, мы тем самым повышаем входное сопротивление общего усилителя, что повышает эффективность его работы.

h – параметры транзистора

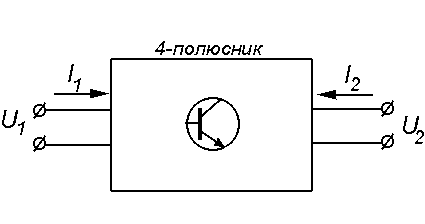

Т ранзистор можно представить в виде некого четырёхполюсника, имеющего пару входов и пару выходов. Примем за входные параметры 4-полюсника входной ток I₁ и входное напряжение U₁. Выходными параметрами будут служить выходной ток I₂ и напряжение U₂.

Считаем независимыми параметрами I₁ и U₂, зависимыми – U₁ и I₂. Зависимые параметры можно представить как функции независимых:

Продифференцировав данные функции, получим

Принимая во внимание малость приращения U₁ и I₁, и обозначив:

получим следующие выражения:

Параметры h_ij мы можем найти по специальным справочникам или вычислить по входным и выходным характеристикам. Физический смысл параметров h:

h₁₁ – входное сопротивление транзистора при U₂=0 (в режиме короткого замыкания (КЗ) на выходе);

h₁₂ – коэффициент обратной связи по напряжению при I₁=0, т.е. в режиме холостого хода (ХХ) на входе;

h₂₁ – коэффициент усиления по току в режиме КЗ на выходе;

h₂₂ – выходная проводимость транзистора в режиме холостого хода на входе.
